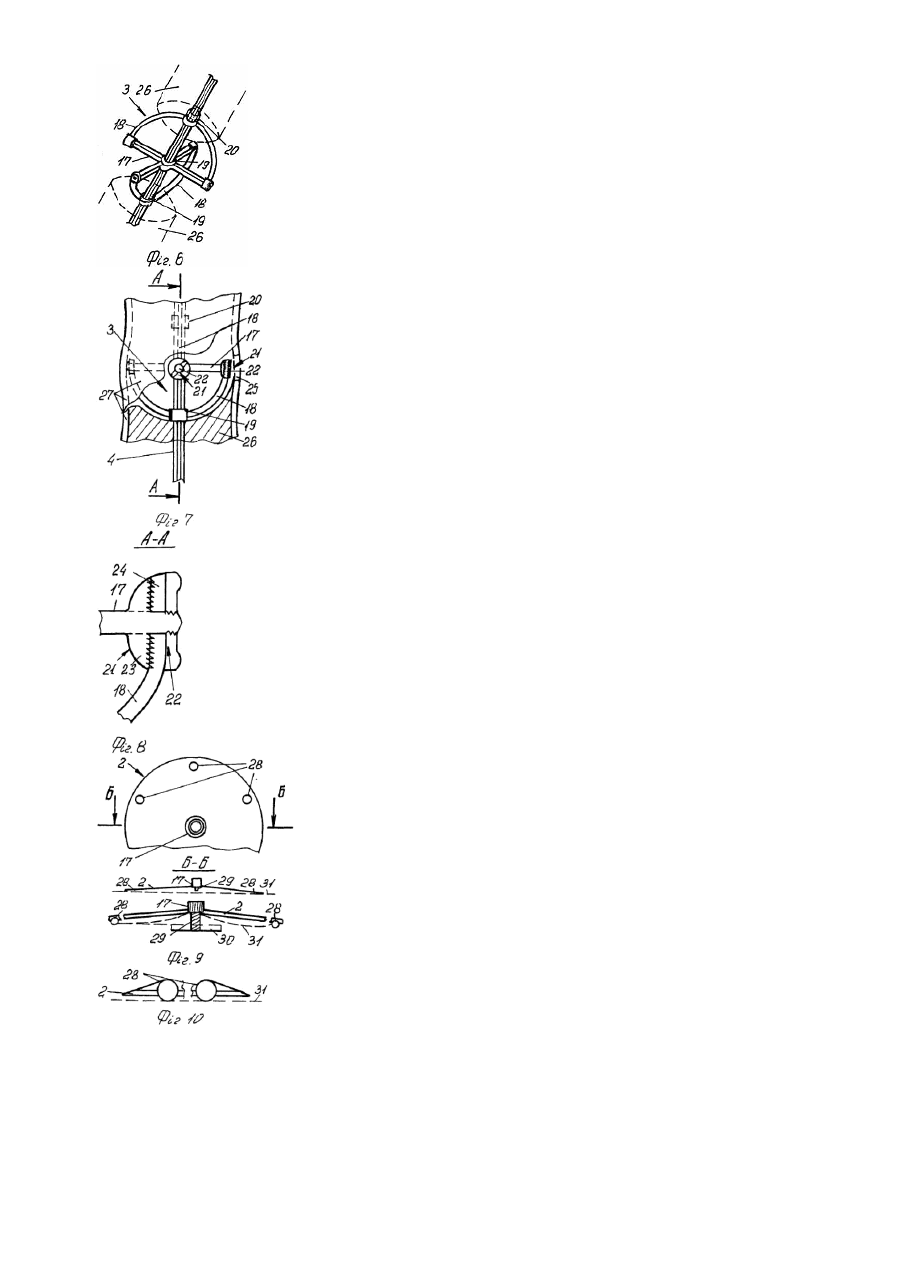

Рухома боксерська ціль-манекен

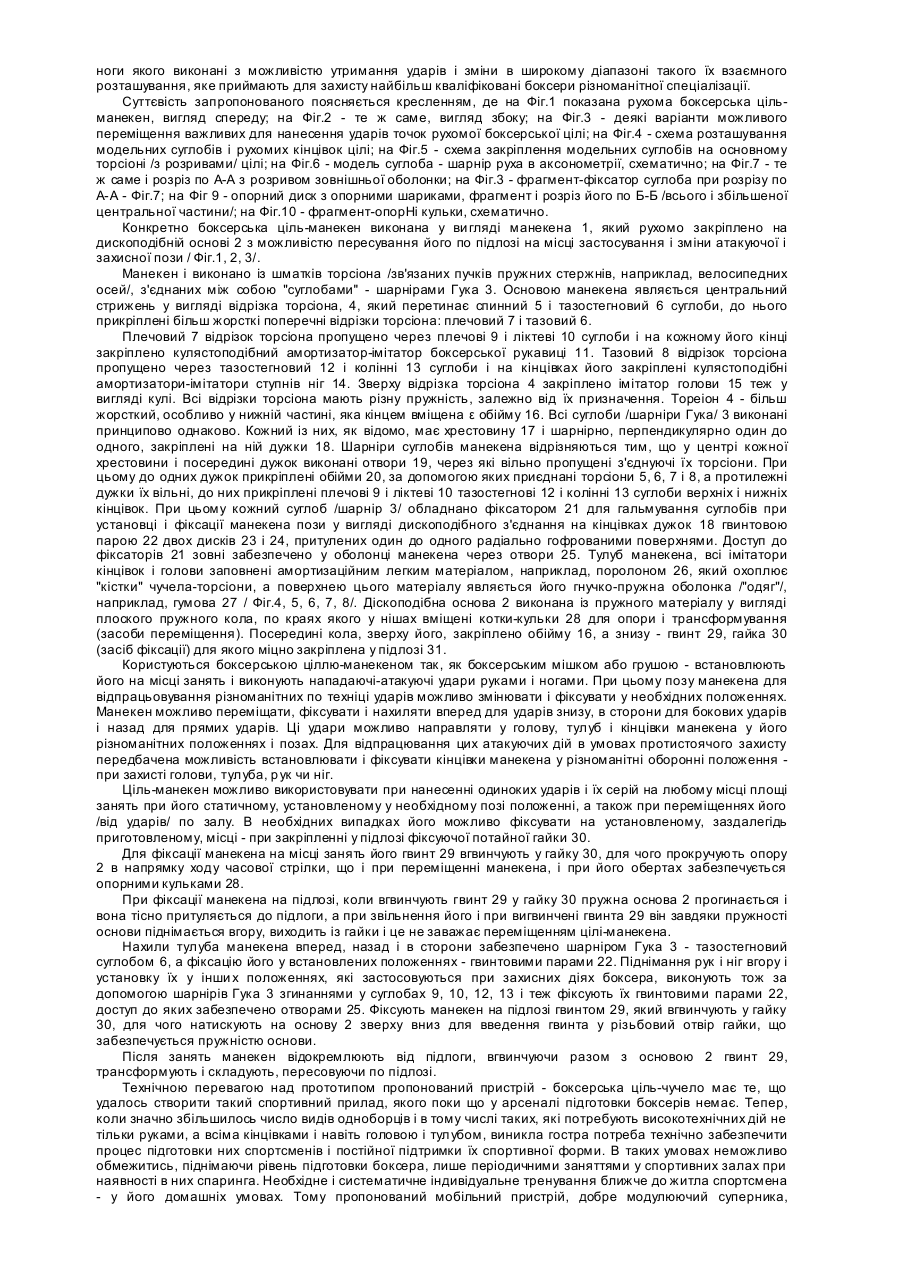

Передбачуваний винахід відноситься до спорту, зокрема до пристроїв, які використовуються при підготовці боксерів. Відомі різноманітні тренажери для боксерів жорсткого прикріплення до опори - боксерські груші, настінні подушки і інші. Найбільш характерним із них є "Тренажер жорсткого кріплення", який мав основу у вигляді платформи з можливістю установки її на будь-якій висоті залежно від зрісту спортсмена. На платформі за допомогою пружини закріплені імітатор голови боксера і боксерські рукавички, а нижня частина платформи виконана у вигляді імпровізійного тулуба [И.Д. Накутний, кн. Технические средства в спорте, Киев, "Здоровье", 1977, с.26]. Недолік цього тренажера у тому, що його імітатори тулуба, голови і рук, як окремих цільових об' єктів для нападаючих ударів боксера, мають одне незмінне положення і хоча вони і рухаються, наприклад, імітатор руки з боксерською рукавичкою, але і після рухів займав одне і те ж положення. Тому цей тренажер значно обмежує можливості удосконалення техніки боксера, бо не створює альтернативності зміни направленості ударів. Відомий аналогічний тренажер для підготовки боксерів, який те ж має імітатор тулуба, голови і руки, які установлені на стійці і підпружинені до неї [А.И.Лапутин, В.Д.Уткин, Технические средства обучения, ФиС, Μ., 1990, с. 42]. Недолік цього тренажера у тому, що він те ж не має засобів зворотного зв’язку-пристроїв для оцінки рухів боксера. Відомий "Антропоморфный манекен для тренировки борцов", який те ж може бути використаний і для боксерів. Він мав імітатор суперника боксера з рухомими суглобами і перемінні по розмірах ланки кінцівок [там же, с.38]. Недолік цього манекена у тому, що він не має основи для закріплення на опорі, а також його складова частини корпуса не пристосовані і не придатні для отримання ударів боксера, а цільові об’єкти його голова, тулуб, руки і ноги не характерні для бокса. Відомий ряд пристроїв, які можливо було б застосовувати у підготовці боксерів, особливістю яких є те, що вони використовуються тільки за допомогою тренера, інструктора чи партнера, а для самостійного відпрацювання дій спортсмена вони непридатні взагалі або частково. Це, наприклад, "Борцовськебоксерське чучело", яке має тулуб, голову, руки і ноги, заповнені легким амортизаційним матеріалом, і фіксується на опорі /підлозі/ завдяки прикріплених до ніг кулеподібних, ексцентрично вантажених усередині тягарем стабілізаторів [авт. св. СРСР №640747, А63В69/00, Бюл. №1, 1979]. Аналогічні пристрої з рухомим спарингом захищені авторськими свідоцтвами СРСР і патентами України, наприклад, [авт. св. №680688, Бюл. №37, 1979; №1049012, Бюл. №39, 1963; патент України №28097, Бюл. №8, 1999 і інші]. Недолік цих пристроїв у тому, що вони те ж передбачені і мають можливість застосування лише при допомозі зовні - від тренера-інструктора, або від партнера. Де значно обмежує можливості і скорочує час у боксера, яким він володіє і може витрачати для самостійної підготовки, особливо якщо нема можливості завітати до спортзалу. Відомий пристрій для відпрацювання дій спортсменів-борців і боксерів, який має чучело, установлене з можливістю руху, качання і поворотів на основі, виконаній у вигляді підпружиненого до неї третбана [авт. св. СРСР №1183132, Бюл. №37, 1985]. Недолік цього пристрою у тому, що він дуже складний по конструкції, потребує енергозабезпечення, а головне - непридатний для користування, бо рухається не чучело, а "підлога" спортсмена - стрічка третбина. Найбільш близьким по технічний суті є пристрій для тренування боксерів, який має установлену на основі через демпфер опору у вигляді стрижня, на якому установлені за допомогою плечових і тазових опор імітатор голови, тулуба і шатуни, які імітують руки манекена в боксерських рукавичках, з можливістю переміщування їх від установленого на основі електродвигуна [авт. св. СPCP №602200, Бюл. №14, 1978]. Недоліком найближчого аналога є значна енергоємність, хоча його тулуб і кінцівки рухаються від електричного двигуна, сам манекен закріплено стаціонарно. Він громіздкий і тяжкий, складний за конструкцією і, звичайно, його можливо використовувати ли ше у спеціально підготовлених приміщеннях при строгому те хнічному контролі. Приватне застосування такою пристрою для більшості боксерів неможливе. В основу вина ходу поставлена задача з урахуванням всіх позитивних якостей прототипу - пристрою для тренування боксерів, і його недоліків, створити більш придатний для самостійної підготовки боксерів різної кваліфікації тренажер у вигляді цілі-чучела, який був би більш легкий, мобільний і адаптований для специфічних боксерських дій, як на місці їх виконання, так і при переміщеннях по підлозі, як у статичній позі манекена, так і при зміні взаємного розташування його кінцівок відносно тулуба. Для цього застосована пружна рухома опора чучела і його кінцівки з можливістю фіксації їх при забезпеченні різних статичних поз і при переміщенні його по підлозі в сторони нанесення ударів. Поставлена задача вирішена тим, що ціль - манекен, що має установлений на основі стрижень, на якому манекен змонтований з можливістю рухів і складається із імітаторів тулуба, голови і оснащених торцевими амортизаторами кінцівок рук, згідно передбачуваному винаходу, основа виконана у вигляді плоского пружного кола з засобом, виконаним у вигляді опорних котків-кульок з можливістю переміщення по підлозі і фіксації на ній, а установлений на основі манекен має також оснащені торцевими амортизаторами імітатори ніг, при цьому стрижень манекена, його плечова і тазова опори, а також імітатори кінцівок виконані пружними із відповідних по довжині і товщині торсіонних відрізків, з'єднаних у "суглоба х" манекена оснащеними фіксаторами шарнірами Гука, і всі складові елементи манекена заповнені легким амортизаційним матеріалом і охоплені міцною гнучко-пружною оболонкою. Технічний і споживчий результат, досягнутий завдяки використанню всієї сукупності відрізняючих ознак пропонованої цілі-манекена, полягає у тому, що удалось створити новий необхідний для підготовки боксерів різної кваліфікації і специфікації пристрій у вигляді цілі-чучела, яке найбільш пристосовано для індивідуальної самостійної підготовки боксерів, як в умовах спортивних приміщень, так і особливо у домашній обстановці. Це досягнуто за рахунок створення чучела - боксерської цілі легким, рухомим, мобільним, пересувним, а головне, що воно моделює постать боксера у оборонній позі, тулуб, голова, р уки і ноги якого виконані з можливістю утримання ударів і зміни в широкому діапазоні такого їх взаємного розташування, яке приймають для захисту найбільш кваліфіковані боксери різноманітної спеціалізації. Суттєвість запропонованого поясняється кресленням, де на Фіг.1 показана рухома боксерська цільманекен, вигляд спереду; на Фіг.2 - те ж саме, вигляд збоку; на Фіг.3 - деякі варіанти можливого переміщення важливих для нанесення ударів точок рухомої боксерської цілі; на Фіг.4 - схема розташування модельних суглобів і рухомих кінцівок цілі; на Фіг.5 - схема закріплення модельних суглобів на основному торсіоні /з розривами/ цілі; на Фіг.6 - модель суглоба - шарнір руха в аксонометрії, схематично; на Фіг.7 - те ж саме і розріз по А-А з розривом зовнішньої оболонки; на Фіг.3 - фрагмент-фіксатор суглоба при розрізу по А-А - Фіг.7; на Фіг 9 - опорний диск з опорними шариками, фрагмент і розріз його по Б-Б /всього і збільшеної центральної частини/; на Фіг.10 - фрагмент-опорНі кульки, схематично. Конкретно боксерська ціль-манекен виконана у ви гляді манекена 1, який рухомо закріплено на дископодібній основі 2 з можливістю пересування його по підлозі на місці застосування і зміни атакуючої і захисної пози / Фіг.1, 2, 3/. Манекен і виконано із шматків торсіона /зв'язаних пучків пружних стержнів, наприклад, велосипедних осей/, з'єднаних між собою "суглобами" - шарнірами Гука 3. Основою манекена являється центральний стрижень у вигляді відрізка торсіона, 4, який перетинає спинний 5 і тазостегновий 6 суглоби, до нього прикріплені більш жорсткі поперечні відрізки торсіона: плечовий 7 і тазовий 6. Плечовий 7 відрізок торсіона пропущено через плечові 9 і ліктеві 10 суглоби і на кожному його кінці закріплено кулястоподібний амортизатор-імітатор боксерської рукавиці 11. Тазовий 8 відрізок торсіона пропущено через тазостегновий 12 і колінні 13 суглоби і на кінцівках його закріплені кулястоподібні амортизатори-імітатори ступнів ніг 14. Зверху відрізка торсіона 4 закріплено імітатор голови 15 теж у вигляді кулі. Всі відрізки торсіона мають різну пружність, залежно від їх призначення. Тореіон 4 - більш жорсткий, особливо у нижній частині, яка кінцем вміщена ε обійму 16. Всі суглоби /шарніри Гука/ 3 виконані принципово однаково. Кожний із них, як відомо, має хрестовину 17 і шарнірно, перпендикулярно один до одного, закріплені на ній дужки 18. Шарніри суглобів манекена відрізняються тим, що у центрі кожної хрестовини і посередині дужок виконані отвори 19, через які вільно пропущені з'єднуючі їх торсіони. При цьому до одних дужок прикріплені обійми 20, за допомогою яких приєднані торсіони 5, 6, 7 і 8, а протилежні дужки їх вільні, до них прикріплені плечові 9 і ліктеві 10 тазостегнові 12 і колінні 13 суглоби верхніх і нижніх кінцівок. При цьому кожний суглоб /шарнір 3/ обладнано фіксатором 21 для гальмування суглобів при установці і фіксації манекена пози у вигляді дископодібного з'єднання на кінцівках дужок 18 гвинтовою парою 22 двох дисків 23 і 24, притулених один до одного радіально гофрованими поверхнями. Доступ до фіксаторів 21 зовні забезпечено у оболонці манекена через отвори 25. Тулуб манекена, всі імітатори кінцівок і голови заповнені амортизаційним легким матеріалом, наприклад, поролоном 26, який охоплює "кістки" чучела-торсіони, а поверхнею цього матеріалу являється його гнучко-пружна оболонка /"одяг"/, наприклад, гумова 27 / Фіг.4, 5, 6, 7, 8/. Діскоподібна основа 2 виконана із пружного матеріалу у вигляді плоского пружного кола, по краях якого у нішах вміщені котки-кульки 28 для опори і трансформування (засоби переміщення). Посередині кола, зверху його, закріплено обійму 16, а знизу - гвинт 29, гайка 30 (засіб фіксації) для якого міцно закріплена у підлозі 31. Користуються боксерською ціллю-манекеном так, як боксерським мішком або грушою - встановлюють його на місці занять і виконують нападаючі-атакуючі удари руками і ногами. При цьому позу манекена для відпрацьовування різноманітних по техніці ударів можливо змінювати і фіксувати у необхідних положеннях. Манекен можливо переміщати, фіксувати і нахиляти вперед для ударів знизу, в сторони для бокових ударів і назад для прямих ударів. Ці удари можливо направляти у голову, тулуб і кінцівки манекена у його різноманітних положеннях і позах. Для відпрацювання цих атакуючих дій в умовах протистоячого захисту передбачена можливість встановлювати і фіксувати кінцівки манекена у різноманітні оборонні положення при захисті голови, тулуба, р ук чи ніг. Ціль-манекен можливо використовувати при нанесенні одиноких ударів і їх серій на любому місці площі занять при його статичному, установленому у необхідному позі положенні, а також при переміщеннях його /від ударів/ по залу. В необхідних випадках його можливо фіксувати на установленому, заздалегідь приготовленому, місці - при закріпленні у підлозі фіксуючої потайної гайки 30. Для фіксації манекена на місці занять його гвинт 29 вгвинчують у гайку 30, для чого прокручують опору 2 в напрямку ходу часової стрілки, що і при переміщенні манекена, і при його обертах забезпечується опорними кульками 28. При фіксації манекена на підлозі, коли вгвинчують гвинт 29 у гайку 30 пружна основа 2 прогинається і вона тісно притуляється до підлоги, а при звільнення його і при вигвинчені гвинта 29 він завдяки пружності основи піднімається вгору, виходить із гайки і це не заважає переміщенням цілі-манекена. Нахили тулуба манекена вперед, назад і в сторони забезпечено шарніром Гука 3 - тазостегновий суглобом 6, а фіксацію його у встановлених положеннях - гвинтовими парами 22. Піднімання рук і ніг вгору і установку їх у інши х положеннях, які застосовуються при захисних діях боксера, виконують тож за допомогою шарнірів Гука 3 згинаннями у суглобах 9, 10, 12, 13 і теж фіксують їх гвинтовими парами 22, доступ до яких забезпечено отворами 25. Фіксують манекен на підлозі гвинтом 29, який вгвинчують у гайку 30, для чого натискують на основу 2 зверху вниз для введення гвинта у різьбовий отвір гайки, що забезпечується пружністю основи. Після занять манекен відокремлюють від підлоги, вгвинчуючи разом з основою 2 гвинт 29, трансформують і складують, пересовуючи по підлозі. Технічною перевагою над прототипом пропонований пристрій - боксерська ціль-чучело має те, що удалось створити такий спортивний прилад, якого поки що у арсеналі підготовки боксерів немає. Тепер, коли значно збільшилось число видів одноборців і в тому числі таких, які потребують високотехнічних дій не тільки руками, а всіма кінцівками і навіть головою і тулубом, виникла гостра потреба технічно забезпечити процес підготовки них спортсменів і постійної підтримки їх спортивної форми. В таких умовах неможливо обмежитись, піднімаючи рівень підготовки боксера, лише періодичними заняттями у спортивних залах при наявності в них спаринга. Необхідне і систематичне індивідуальне тренування ближче до житла спортсмена - у його домашніх умовах. Тому пропонований мобільний пристрій, добре модулюючий суперника, придатний для застосування як у спортивних приміщеннях, так і особливо в домашніх умовах, буде важливим доповненням для більш ефективної підготовки сучасних боксерів і аматорів, і професіоналів.
