Йодна трубка

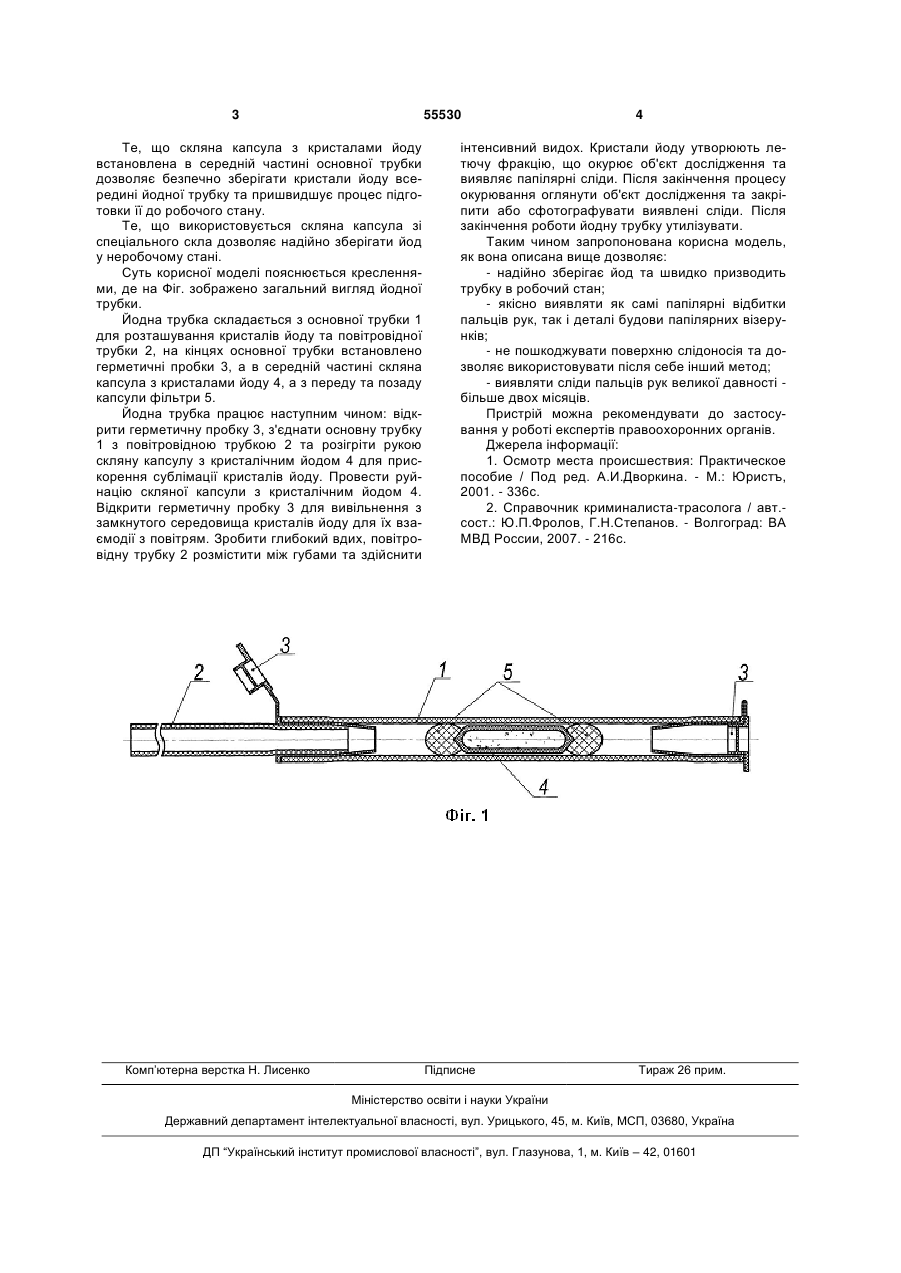

Йодна трубка, що складається з основної трубки для розташування кристалів йоду, в якій встановлені в передній і задній частинах фільтри, та повітровідної трубки, яка відрізняється тим, що основна трубка виконана з еластичного матеріалу, на її кінцях встановлено герметичні пробки, в середній частині встановлена скляна капсула з кристалами йоду. (19) (21) u201009516 (22) 30.07.2010 (24) 10.12.2010 (46) 10.12.2010, Бюл.№ 23, 2010 р. (72) ЛОТОРЄВ ВОЛОДИМИР ОЛЕКСАНДРОВИЧ, ВЕРЕСЕНКО ЮРІЙ ВІТАЛІЙОВИЧ, САНТАЛОВ ОЛЕКСАНДР СЕРГІЙОВИЧ, ШОСТАК ВОЛОДИМИР ВОЛОДИМИРОВИЧ, СКОРОБАГАТЬКО МАКСИМ АНАТОЛІЙОВИЧ 3 55530 Те, що скляна капсула з кристалами йоду встановлена в середній частині основної трубки дозволяє безпечно зберігати кристали йоду всередині йодної трубку та пришвидшує процес підготовки її до робочого стану. Те, що використовується скляна капсула зі спеціального скла дозволяє надійно зберігати йод у неробочому стані. Суть корисної моделі пояснюється кресленнями, де на Фіг. зображено загальний вигляд йодної трубки. Йодна трубка складається з основної трубки 1 для розташування кристалів йоду та повітровідної трубки 2, на кінцях основної трубки встановлено герметичні пробки 3, а в середній частині скляна капсула з кристалами йоду 4, а з переду та позаду капсули фільтри 5. Йодна трубка працює наступним чином: відкрити герметичну пробку 3, з'єднати основну трубку 1 з повітровідною трубкою 2 та розігріти рукою скляну капсулу з кристалічним йодом 4 для прискорення сублімації кристалів йоду. Провести руйнацію скляної капсули з кристалічним йодом 4. Відкрити герметичну пробку 3 для вивільнення з замкнутого середовища кристалів йоду для їх взаємодії з повітрям. Зробити глибокий вдих, повітровідну трубку 2 розмістити між губами та здійснити Комп’ютерна верстка Н. Лиcенко 4 інтенсивний видох. Кристали йоду утворюють летючу фракцію, що окурює об'єкт дослідження та виявляє папілярні сліди. Після закінчення процесу окурювання оглянути об'єкт дослідження та закріпити або сфотографувати виявлені сліди. Після закінчення роботи йодну трубку утилізувати. Таким чином запропонована корисна модель, як вона описана вище дозволяє: - надійно зберігає йод та швидко призводить трубку в робочий стан; - якісно виявляти як самі папілярні відбитки пальців рук, так і деталі будови папілярних візерунків; - не пошкоджувати поверхню слідоносія та дозволяє використовувати після себе інший метод; - виявляти сліди пальців рук великої давності більше двох місяців. Пристрій можна рекомендувати до застосування у роботі експертів правоохоронних органів. Джерела інформації: 1. Осмотр места происшествия: Практическое пособие / Под ред. А.И.Дворкина. - М.: Юристъ, 2001. - 336с. 2. Справочник криминалиста-трасолога / авт.сост.: Ю.П.Фролов, Г.Н.Степанов. - Волгоград: ВА МВД России, 2007. - 216с. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
