Широкодіапазонна антена

Формула / Реферат | Подібні патенти | МПК / Мітки | Додаткова інформація | Код посилання

Номер патенту: 55529

Опубліковано: 10.12.2010

Автори: Мусієнко Дмитро Іванович, Яковенко Олександр Васильович, Платонов Леонід Леонідович

Завантажити PDF файл.

Формула / Реферат

1. Широкодіапазонна антена, що складається з одного випромінюючого елемента у вигляді циліндричного металевого штиря, яка відрізняється тим, що додатково має металеву пластину та сім випромінюючих елементів, всі випромінюючі елементи змонтовано на пластині по колу.

2. Широкодіапазонна антена за п. 1, яка відрізняється тим, що діаметр кола, по якому змонтовано випромінюючі елементи d, залежить від довжини випромінюючого елемента l за співвідношенням d = (0,25...0,45)l.

Текст

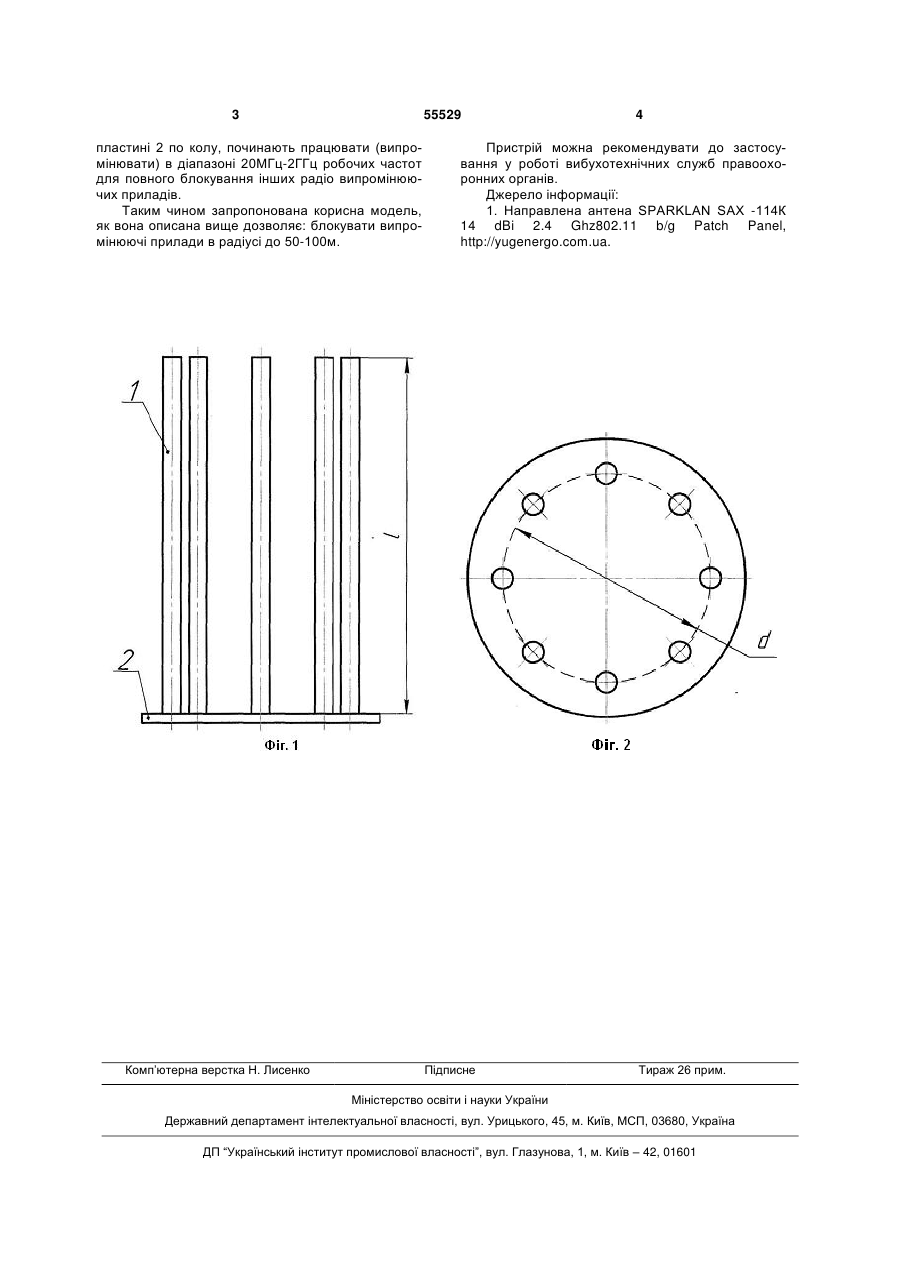

1. Широкодіапазонна антена, що складається з одного випромінюючого елемента у вигляді цилі 3 55529 пластині 2 по колу, починають працювати (випромінювати) в діапазоні 20МГц-2ГГц робочих частот для повного блокування інших радіо випромінюючих приладів. Таким чином запропонована корисна модель, як вона описана вище дозволяє: блокувати випромінюючі прилади в радіусі до 50-100м. Комп’ютерна верстка Н. Лиcенко 4 Пристрій можна рекомендувати до застосування у роботі вибухотехнічних служб правоохоронних органів. Джерело інформації: 1. Направлена антена SPARKLAN SAX -114К 14 dBi 2.4 Ghz802.11 b/g Patch Panel, http://yugenergo.com.ua. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601

Дивитися

Додаткова інформація

Назва патенту англійською

All-band antenna

Автори англійською

Platonov Leonid Leonidovych, Yakovenko Oleksandr Vasyliovych, Musiienko Dmytro Ivanovych

Назва патенту російською

Широкодиапазонная антенна

Автори російською

Платонов Леонид Леонидович, Яковенко Александр Васильевич, Мусиенко Дмитрий Иванович

МПК / Мітки

МПК: H01Q 1/00, H01Q 3/26, H01Q 1/36

Мітки: антена, широкодіапазонна
