Т-марка
Формула / Реферат
Т-марка, що використовується при влаштуванні маяків для штукатурки поверхонь, а також стяжок, яка відрізняється тим, що складається з пластмасового дюбеля і пластмасового або металевого цвяха, головка якого виконана у вигляді перекладини (нагадує літеру Т), а діаметр ствола цвяха більший за внутрішній діаметр дюбеля, що приводить до виникнення тертя, завдяки якому цвях фіксується в необхідному положенні відносно площини: від максимально вбитого положення до максимально витягнутого.
Текст

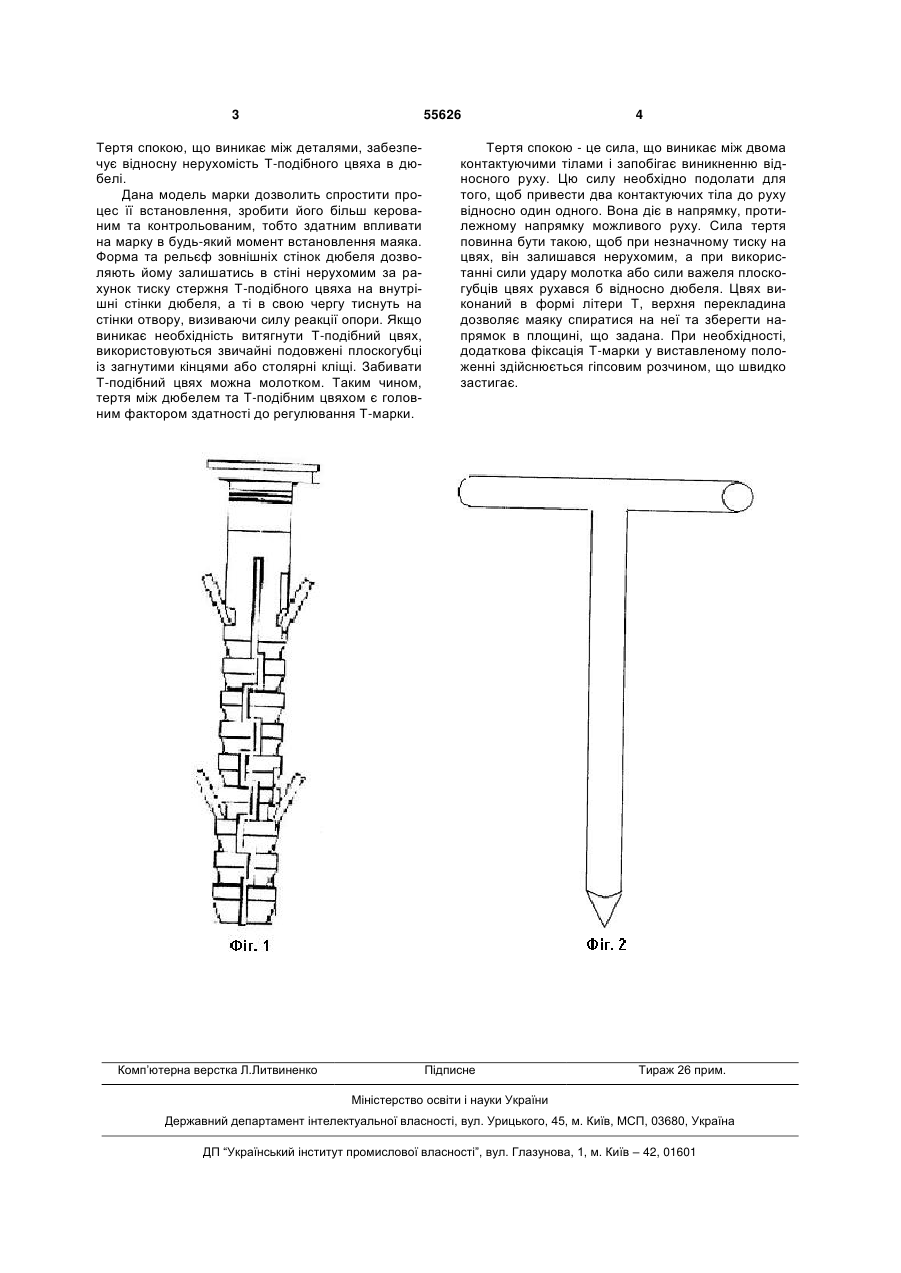

Т-марка, що використовується при влаштуванні маяків для штукатурки поверхонь, а також стяжок, яка відрізняється тим, що складається з 3 55626 Тертя спокою, що виникає між деталями, забезпечує відносну нерухомість Т-подібного цвяха в дюбелі. Дана модель марки дозволить спростити процес її встановлення, зробити його більш керованим та контрольованим, тобто здатним впливати на марку в будь-який момент встановлення маяка. Форма та рельєф зовнішніх стінок дюбеля дозволяють йому залишатись в стіні нерухомим за рахунок тиску стержня Т-подібного цвяха на внутрішні стінки дюбеля, а ті в свою чергу тиснуть на стінки отвору, визиваючи силу реакції опори. Якщо виникає необхідність витягнути Т-подібний цвях, використовуються звичайні подовжені плоскогубці із загнутими кінцями або столярні кліщі. Забивати Т-подібний цвях можна молотком. Таким чином, тертя між дюбелем та Т-подібним цвяхом є головним фактором здатності до регулювання Т-марки. Комп’ютерна верстка Л.Литвиненко 4 Тертя спокою - це сила, що виникає між двома контактуючими тілами і запобігає виникненню відносного руху. Цю силу необхідно подолати для того, щоб привести два контактуючих тіла до руху відносно один одного. Вона діє в напрямку, протилежному напрямку можливого руху. Сила тертя повинна бути такою, щоб при незначному тиску на цвях, він залишався нерухомим, а при використанні сили удару молотка або сили важеля плоскогубців цвях рухався б відносно дюбеля. Цвях виконаний в формі літери Т, верхня перекладина дозволяє маяку спиратися на неї та зберегти напрямок в площині, що задана. При необхідності, додаткова фіксація Т-марки у виставленому положенні здійснюється гіпсовим розчином, що швидко застигає. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюT-mark
Автори англійськоюTrubnikov Denys Georgiievych
Назва патенту російськоюТ-марка
Автори російськоюТрубников Денис Георгиевич
МПК / Мітки
МПК: E04F 13/00
Мітки: т-марка
