Прицільна марка

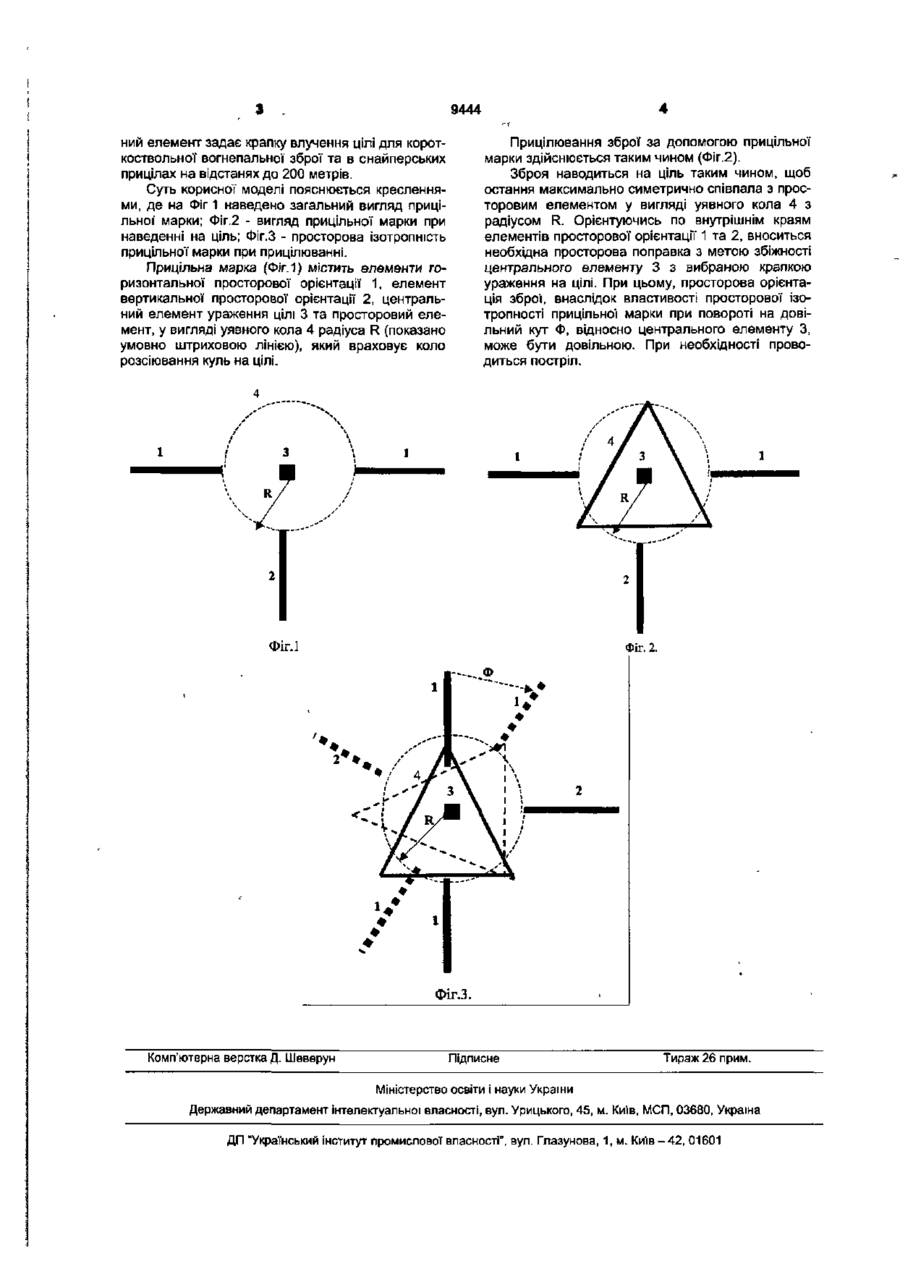

Прицільна марка, одна із осей просторової орієнтації якої збігається з вертикальною віссю мушки, яка відрізняється тим, що забезпечена двома елементами горизонтальної просторової орієнтації, одним елементом вертикальної просторової орієнтації центральним елементом ураження ЦІЛІ та просторовим елементом у вигляді уявного кола радіуса R Корисна модель належить до галузі зброї, а саме, до прицільних пристроїв, і може використовуватися в оптичних та телевізійних прицілах для вогнепальної зброї Найбільш близькою за сукупністю ознак і технічним результатом до корисної моделі, що заявляється, є прицільна планка [Патент України на корисну модель №875, F41G1/42, надр 16 07 2001 Бюл №6], що забезпечена прямокутним вирізом який має хрестоподібну форму і виконана у вигляді двох прямокутних отворів, що симетрично перехрещуються по взаємно перпендикулярних осях одна з яких збігається з вертикальною віссю мушки Недолік цієї корисної моделі полягає в тому, що вона внаслідок кінцевих розмірів своїх елементів створює зону ТІНІ саме в області прицілювання, що суттєво зменшує оперативність прицілювання та точність влучання В основу корисної моделі поставлено задачу створення прицільної марки шляхом зміни форми і місцеположення прицільної марки, забезпечується одночасне усунення зони ТІНІ В області прицілювання, досягається оперативність і одноманітність прицілювання та точність влучання Поставлена задача вирішується тим що прицільна марка, місцеположення одної із осей просторової орієнтації якої збігається з вертикальною віссю мушки згідно з корисною моделлю, забезпечена двома елементами горизонтальної просторової орієнтації, одним елементом вертикальної просторової орієнтації, центральним елементом ураження ЦІЛІ та просторовим елементом, у вигляді уявного кола радіуса R, який враховує коло розсіювання куль на ЦІЛІ Причинно-наслідковий зв'язок між сукупністю суттєвих ознак корисної моделі, що пропонується, і технічним результатом, якого можна досягти, полягає у наступному Просторовий елемент радіусом R, у вигляді кола, забезпечує утримання ЦІЛІ В ЗОНІ ураження, що забезпечує точність влучання Вертикальний елемент просторової орієнтації разом з центральним елементом (крапка влучення) забезпечують утримання вертикалі пострілу на ЦІЛІ чим досягається оперативність і одноманітність прицілювання Горизонтальні елементи відстань між якими дорівнює 2R забезпечують горизонтальну просторову поправку на ціль і ВІДПОВІДНО ДО ЦЬОГО точне наведення зброї на ціль Центральний елемент визначає центр крапки влучення Таким чином запропонована форма прицільної марки забезпечує утримання ЦІЛІ В ЗОНІ кола роз сіювання куль вогнепальної зброї центр якого задається центральним елементом (крапка влучення), при цьому внутрішні краї елементів просторової орієнтації використовуються як приціли на ЦІЛІ, чим забезпечується властивість просторової ізотропності прицільної марки при повороті зброї на довільний кут Ф навколо центрального елементу, який задає крапку влучення Верхній край елементу вертикальної просторової орієнтації використовується як приціл на ЦІЛІ, а централь 9444 Прицілювання зброї за допомогою прицільної марки здійснюється таким чином (Фіг.2). Зброя наводиться на ціль таким чином, щоб остання максимально симетрично співпала з просторовим елементом у вигляді уявного кола 4 з радіусом R. Орієнтуючись по внутрішнім краям елементів просторової орієнтації 1 та 2, вноситься необхідна просторова поправка з метою збіжності центрального елементу 3 з вибраною крапкою ураження на цілі. При цьому, просторова орієнтація зброї, внаслідок властивості просторової ізотропності прицільної марки при повороті на довільний кут Ф, відносно центрального елементу З, може бути довільною. При необхідності проводиться постріл. ний елемент задає крапку влучення цілі для короткоствольної вогнепальної зброї та в снайперських прицілах на відстанях до 200 метрів. Суть корисної моделі пояснюється кресленнями, де на Фіг 1 наведено загальний вигляд прицільної марки; Фіг.2 - вигляд прицільної марки при наведенні на ціль; Фіг.З - просторова ізотропність прицільної марки при прицілюванні. Прицільна марка (Фіг.1) містить елементи горизонтальної просторової орієнтації 1, елемент вертикальної просторової орієнтації 2, центральний елемент ураження цілі 3 та просторовий елемент, у вигляді уявного кола 4 радіуса R (показано умовно штриховою лінією), який враховує коло розсіювання куль на цілі. Фіг.1 Фіг.2. Фіг.З. Комп'ютерна верстка Д. Шеверун Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул. Глазунова, 1, м. Київ-42, 01601
