Скоба фіксаційна для лікування переломів ребер та грудини

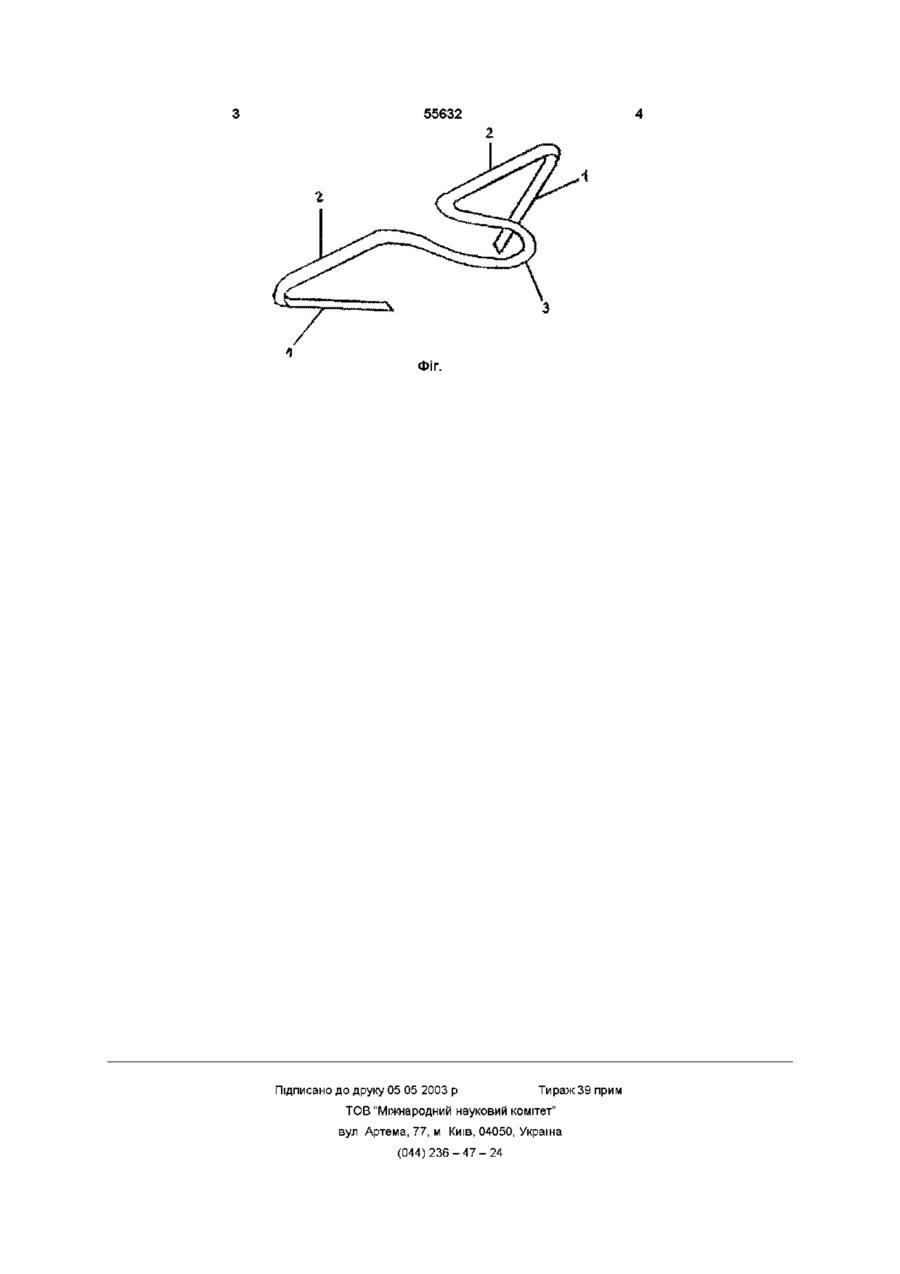

Скоба фіксаційна для лікування переломів ребер та грудини, що являє собою сталу металеву конструкцію, уявно складену із трьох частин, дві з яких, - для захоплення країв відламків кістки, а третя, яка виконана у вигляді перекладини, - для їх утримування, який відрізняється тим, що металева конструкція являє собою спицю Кіршнера, зігнену таким чином, що дві частини мають форму гачків, загострених на кінцях з можливість їх введення в середину кістки, для захоплення країв відламків, а третя частина, яка служить перекладинкою, в середині зігнута в петлю Винахід стосується медицини, зокрема травматологи та хірурги і може бути використаний для лікування множинних, "вікончатих" переломів реберно-грудинного каркасу грудної клітки Відома фіксаційна скоба для остеосинтезу ребер [1], яка являє собою сталу конструкцію складену із трьох планок, зокрема двох поздовжніх, наглухо з'єднаних поперечною планкою - перекладинкою Відламки ребер фіксують поздовжніми планками, шляхом їх згинання і охоплення ребер, а перекладинка їх утримує Відома скоба лише утримує відламки, проте не може забезпечити їх компресію В основу винаходу поставлене завдання, створити таку конструкцію скоби фіксаційної для лікування переломів ребер та грудини, яка крім стабільної фіксації могла би дозволити провести компресію відламків ребер та можливість проводити екстраплевральний остеосинтез Поставлене завдання досягається тим, що у скобі фіксаційній для лікування переломів ребер та грудини, яка являє собою сталу металеву конструкцію уявно складену із трьох частин, дві з яких для захоплення країв відламків кістки, а третя, яка виконана у вигляді перекладини, для їх утримування, згідно з винаходом, металева конструкція являє собою спицю Кіршнера, зігнену таким чи ном, що дві частини мають форму гачків, загострених на кінцях з можливістю їх введення в середину кістки, для захоплення країв відламків, а третя частина, яка служить перекладинкою, в середині зігнута в петлю Завдяки виконанню поперечної перекладинки з петлею можна провести зведення країв ребер (компресію), а завдяки виконанню двох и частин, які служать для захоплення відламків у вигляді гачків, які вводять у відламки ребер, забезпечує надійність фіксування На кресленні (фіг) зображена скоба фіксаційна в аксонометрії Скоба фіксаційна для лікування переломів ребер та грудин виготовлена із стандартних спиць Кіршнера, шляхом згинання спиці і надання їй певної форми, таким чином, що дві частини мають форму гачків 1 зігнуті під кутом 45° довжиною до 2см, загострених на кінцях з можливість їх введення в середину кістки, для захоплення країв відламків, а третя частина 2, яка служить перекладинкою, в середині зігнута в петлю, яка служить для створення компресії Джерела інформації 1 Гетьман В Г Реконструктивно-відновна хірургія пошкоджень каркасу грудної стінки та їх наслідків Автореф докт дис Київ, -1988 - 32с со (О Ю ю 55632 Фіг. Підписано до друку 05 05 2003 р Тираж 39 прим ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)236-47-24
