Водно-дисперсійна алкідна фарба на основі полістирольного штучного латексу

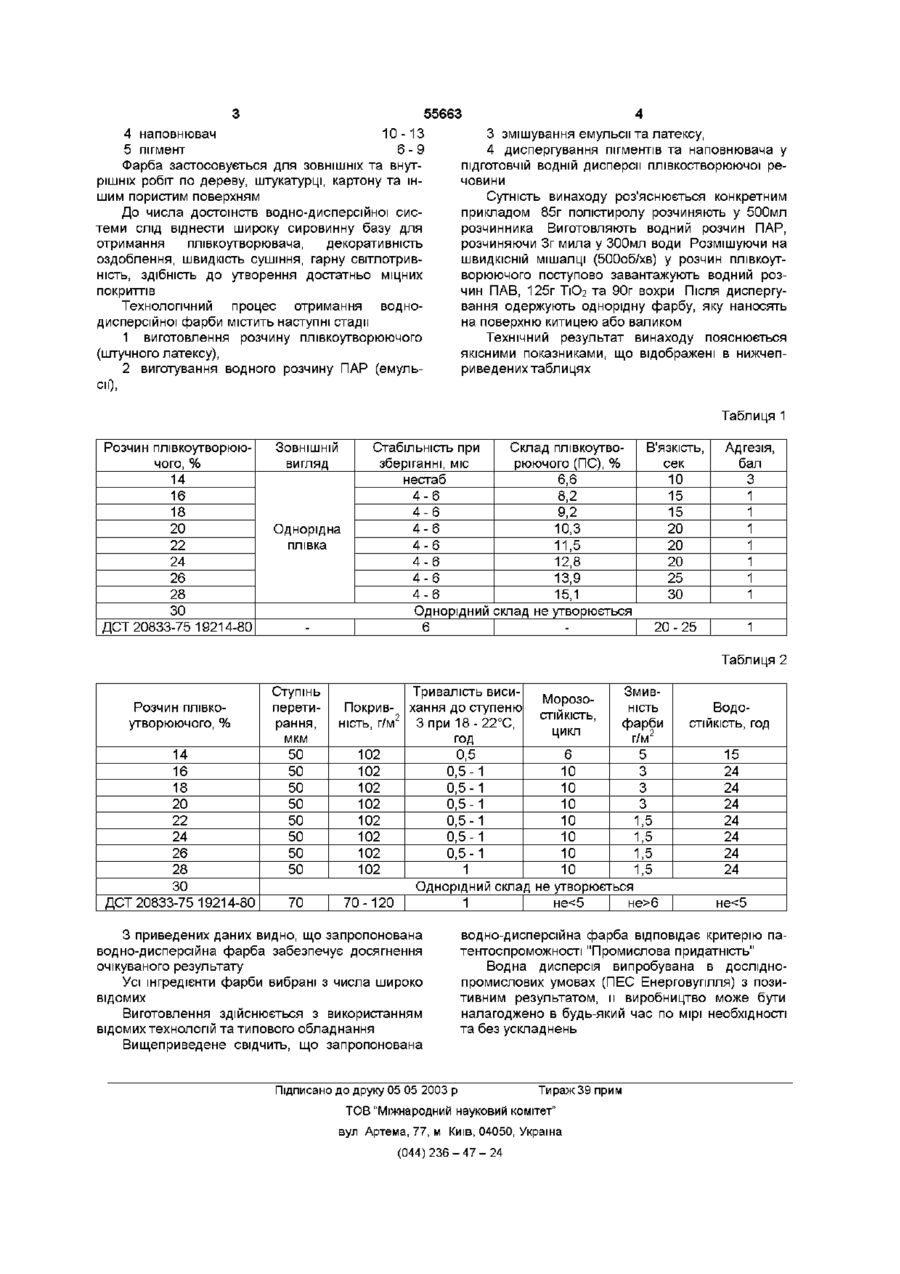

Водно-дисперсійна алкідна фарба на основі полістирольного штучного латексу, яка відрізняється тим, що неперервна олійна фаза містить розчинний у розчиннику полістирол, що утворює смолу, придатну для утворення покриття та випа ровуваний розчинний емульгатор з пдрофільноліпофільним балансом - 1 8 - 2 0 , воду, яка диспергує у ОЛІЙНІЙ фазі, пігмент, який диспергує в усьому складі, активну КІЛЬКІСТЬ дюксиду титану ЯК пігментного диспергатора, з наступним співвідношенням компонентів, мас ч розчин плівкоутворюючої речовини у розчиннику 50 вода 26 - 29 емульгатор 0,15 - 0,30 наповнювач 10 -13 пігмент 6- 9 Винахід належить до області будівельних матеріалів, а саме лакофарбовим водним композиціям на основі синтетичних плівкоутворюючих смол, а особисто до складів на основі полістиролу них та декоративних властивостей лакофарбових покриттів Пропонується склад емалі у вигляді емульсії смоли в розчиннику, який відрізняється тим, що неперервна олієва фаза містить розчинний у розчиннику полістирол, який утворює смолу, придатну для утворення покриття та випаровуваний розчинник, емульгатор з ГЛБ - 1 8 - 2 0 , воду, що диспергована у ОЛІЙНІЙ фазі, пігмент, диспергований в усьому складі, активну КІЛЬКІСТЬ дюксиду титану як пігментного диспергатора, з можливістю зміни складу плівкоутворювача в ньому з метою одержання олієемульсійних емалевих фарб (матових та глянсових), що мають підвищену проникаючу здатність для зміцнювання оштукатуреної поверхні ВІДОМІ ВОДНІ дисперсії полімерів поліетилену, полівінілхлориду, поліпропілену, що містять як дисперсну фазу полімери у рідкоплинному стані, обумовленому присутністю органічного розчинника Наприклад, відоме одержання стабільної водної дисперсії із розчинів полімерів, основане на диспергуванні передчасно виготовлених розчинів полімеру в органічному розчиннику та водного розчину поверхнево-активної речовини (ПАР) з пдрофільно-ліпофільним балансом (ГЛБ) - 2 - 6 в присутності від 0,2 до 0,9мас % (від КІЛЬКОСТІ дис персії) 25 - 67% розчину органічної основи в органічному розчиннику з полярною складовою параметру розчинності 5а=2,48/10,6(мДж/м ) 1/2 [Патент СРСР №1344769] Як полімери у запропонованому способі використовують коллоксилін, перхлорвінілову смолу, сополімер вінілхлориду з вінілацетатом, сополімер вінілхлориду з вшіліденхлоридом До недоліків лакофарбових матеріалів типу "вода в олії" відносяться 1 необхідність емульгування при підвищеному тиску або температурі, 2 створення "волокон" при розпиленні, 3 велику крихкість, 4 погану адгезію (3 бали) Вищевказані недоліки знижують якість захис Завдяки капілярним ефектам молекули емульсії проникають у шпари та мікрошпари штукатурки на глибину 8 - 10мм, в результаті відбувається зчеплення з поверхнею, на яку нанесена штукатурка, та покриття має підвищену адгезію Водно-дисперсійний склад для покриттів містить полістирол марок ПСС та ПСВС, який розчиняють у розчиннику ДСТ 1928-79, 10214-78, наповнювач - диоксид титану (ТЮг), емульгатор (мило) та воду при наступному співвідношенні компонентів, мас ч 1 розчин плівкоутворюючої речовини у розчиннику 50 2 вода 26-29 3 емульгатор 0,15-0,30 СО (О (О Ю ю 55663 4 наповнювач 10 -13 3 змішування емульсії та латексу, 5 пігмент 6 -9 4 диспергування пігментів та наповнювача у Фарба застосовується для ЗОВНІШНІХ та внутПІДГОТОВЧІЙ водній дисперсії плівкостворюючої рерішніх робіт по дереву, штукатурці, картону та інчовини шим пористим поверхням Сутність винаходу роз'яснюється конкретним прикладом 85г полістиролу розчиняють у 500мл До числа достоїнств водно-дисперсійної сисрозчинника Виготовляють водний розчин ПАР, теми слід віднести широку сировинну базу для розчиняючи Зг мила у ЗООмл води Розмішуючи на отримання плівкоутворювача, декоративність ШВИДКІСНІЙ мішалці (500об/хв) у розчин плівкоутоздоблення, швидкість сушіння, гарну світлотривворюючого поступово завантажують водний розність, здібність до утворення достатньо міцних чин ПАВ, 125г Т1О2 та 90г вохри Після диспергупокриттів вання одержують однорідну фарбу, яку наносять Технологічний процес отримання воднона поверхню китицею або валиком дисперсійної фарби містить наступні стадії 1 виготовлення розчину плівкоутворюючого Технічний результат винаходу пояснюється (штучного латексу), якісними показниками, що відображені в нижчеприведенихтаблицях 2 виготування водного розчину ПАР (емульсії), Таблиця 1 Розчин плівкоутворюючого, % 14 16 18 20 22 24 26 28 ЗО ДСТ 20833-75 19214-80 Стабільність при зберіганні, міс нестаб ЗОВНІШНІЙ вигляд Однорідна плівка Склад плівкоутворюючого (ПС), % В'язкість, сек Адгезія, бал 6,6 8,2 9,2 10 15 15 20 20 20 25 ЗО 3 1 1 1 1 1 1 1 20-25 1 4-6 4-6 4-6 4-6 4-6 4-6 4-6 10,3 11,5 12,8 13,9 15,1 Однорідний склад не утворюється 6 Таблиця 2 Розчин плівкоутворюючого, % Ступінь перетирання, мкм 14 16 18 20 22 24 26 28 ЗО 50 50 50 50 50 50 50 50 ДСТ 20833-75 19214-80 70 Тривалість висиЗмивМорозоПокрив- хання до ступеню НІСТЬ стійкість, ність, г/м2 3 при 18-22°С, фарби цикл год г/м2 102 0,5 6 5 102 0,5-1 10 3 102 0,5-1 10 3 102 0,5-1 10 3 102 0,5-1 10 1,5 102 0,5-1 10 1,5 102 0,5-1 10 1,5 102 1 10 1,5 Однорідний склад не утворюється 70-120 1 не6 З приведених даних видно, що запропонована водно-дисперсійна фарба забезпечує досягнення очікуваного результату Усі інгредієнти фарби вибрані з числа широко відомих Виготовлення здійснюється з використанням відомих технологій та типового обладнання Вищеприведене свідчить, що запропонована ВОДОСТІЙКІСТЬ, год 15 24 24 24 24 24 24 24 не
