Спосіб розпилювання твердих кам’яних порід

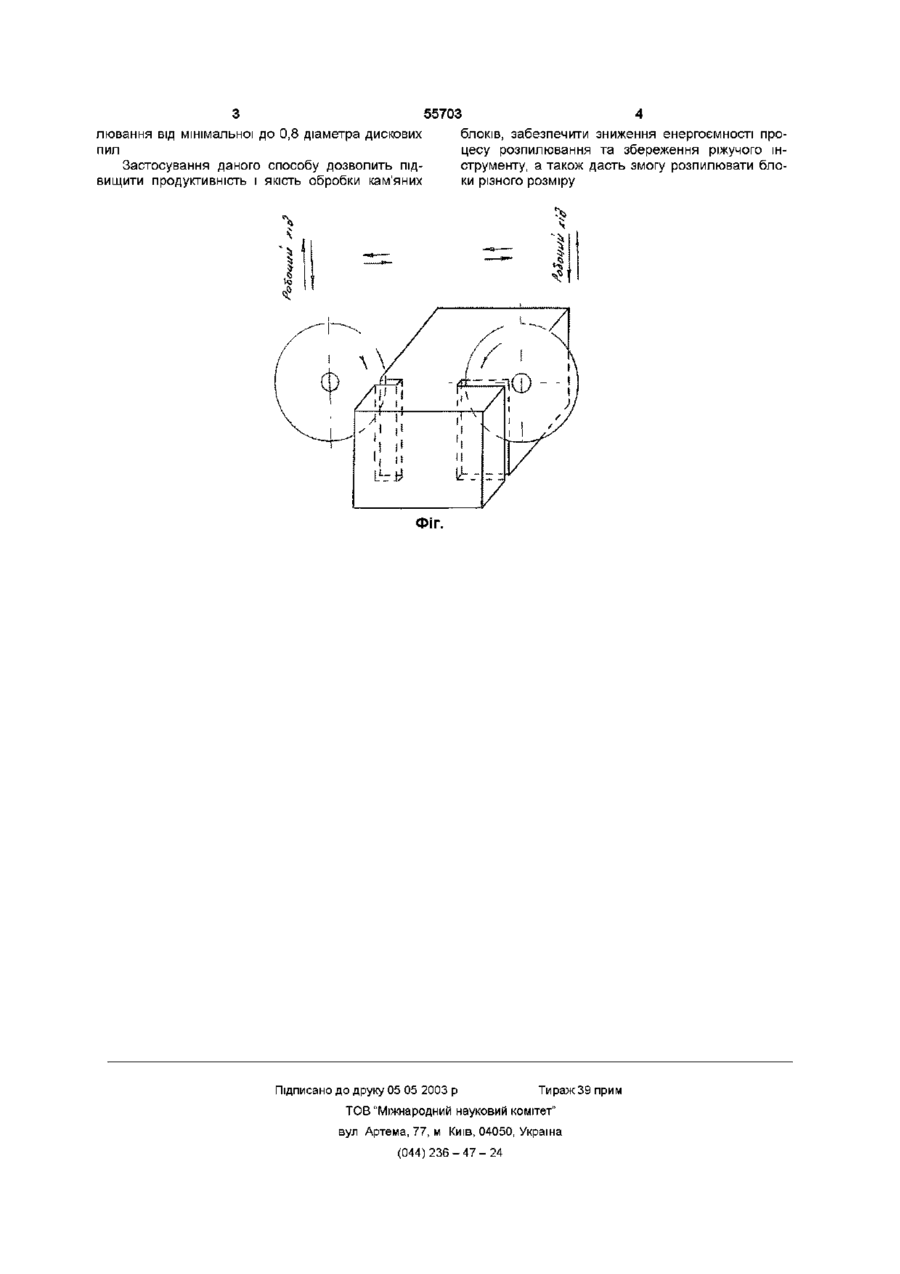

1 Спосіб розпилювання твердих кам'яних порід, який включає проходження дискової пилки з вертикальною її подачею, який відрізняється тим, що пропилювання у вертикальній площині виконують одночасно з протилежних боків заготовки по парно в одній ПЛОЩИНІ ОДИН проти одного під дією інструменту, який закріплений на двох горизонтально розташованих валах, які обертаються 2 Спосіб по п 1, який відрізняється тим, що пропилювання виконують за кожним ходом інструменту вгору і вниз 3 Спосіб по п 1, який відрізняється тим, що після кожного робочого ходу вгору або вниз інструмент рухають назустріч один одному на величину глибини різання за один прохід Винахід відноситься до галузі виробництва будівельних матеріалів із твердих кам'яних порід типу граніт, мармур, а саме до способів розпилювання твердих кам'яних порід дисковими пилами Відомий спосіб розпилювання твердих порід дисковою пилою за А С №1523358 МПК B28D1/00, згідно з яким розпилювання виконують окремими проходками дискової пилки з вертикальною її подачею Причому перед обробкою визначають границю МІЦНОСТІ породи, яку розпилюють, а кожну проходку виконують на глибину, яку визначають по формулі, але не більше 0.38D Недоліком даного способу є невеликий коефіцієнт використання діаметру диска пилки 0,35 0.38D, який обмежує висоту блоків, які розпилюються Збільшення діаметру дисків призводить до зниження продуктивності, збільшення вартості інструменту та ризику його поломки, незручності його експлуатації В основу винаходу поставлено завдання створення способу розпилювання твердих кам'яних порід, який дозволив би підвищити продуктивність і термін використання ріжучого інструменту, сприяв би зменшенню енергоємності та підвищення якості обробки Згідно З винаходом поставлене завдання вирішується способом розпилювання твердих кам'яних порід, який включає проходження дискової пилки з вертикальною її подачею Причому розпилювання у вертикальній площині виконують з протилежних боків заготовки попарно в одній площині один проти одного під дією інструменту, який за кріплений на двох горизонтально розташованих валах, які обертаються При цьому пропилювання виконують за кожним ходом інструменту вгору та вниз Крім того, після кожного робочого проходження вгору або вниз інструмент рухають назустріч один одному на величину глибини різання за один прохід На кресленні (Фіг) схематично зображено розпилювання кам'яних порід Спосіб розпилювання кам'яних порід здійснюють наступним чином Гранітну та мармурову заготовку призначену для розпилювання встановлюють на візок і закріплюють Далі виконують пропилювання заготовки дисковими пилками з вертикальною подачею Пропилювання у вертикальній площині виконують одночасно з протилежних боків заготовки попарно в одній площині один проти одного Робоча подача здійснюється руханням ріжучого інструменту, наприклад дискових пил, закріплених на двох горизонтально розташованих валах, які обертаються Після КОЖНОГО робочого ходу вгору або вниз інструмент посувають назустріч один одного на величину глибини різання за один прохід Заготовка в процесі розпилювання залишається нерухомою Серію пропилів повторюють до остаточного розпилювання або до заданої глибини розпилювання заготовки Запропонований спосіб дозволить розпилювати кам'яні блоки великої МІЦНОСТІ З використанням дискових пил меншого діаметру при більших у два рази глибинах розпилювання, виконувати розпи СО о Ю Ю З 55703 4 лювання від мінімальної до 0,8 діаметра дискових блоків, забезпечити зниження енергоємності пропил цесу розпилювання та збереження ріжучого шЗастосування даного способу дозволить підструменту, а також дасть змогу розпилювати бловищити продуктивність і якість обробки кам'яних ки різного розміру Фіг. Підписано до друку 05 05 2003 р Тираж 39 прим ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)236-47-24
