Скеровуючий пристрій для розпилювання матеріалу

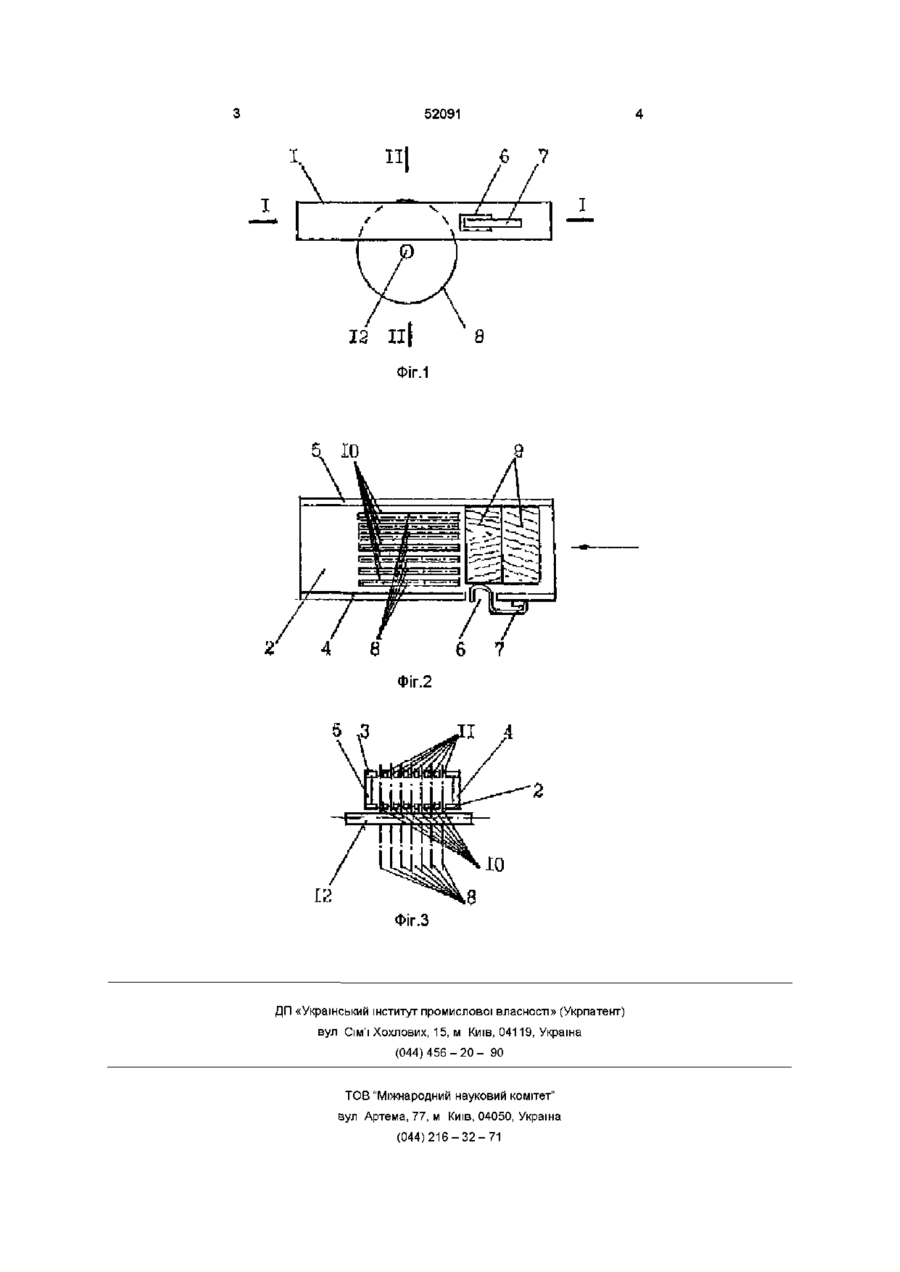

Скеровуючий пристрій для розпилювання ма теріалу, що містить корпус у вигляді опорної поверхні, що пронизана пилами, який відрізняється тим, що корпус виконаний у вигляді прямокутної труби, що вздовж пронизується прорізами по розміру пакета пильних полотен і споряджена боковим вікном з поміщеною в ньому скобоюпружиною, яка розташована перед пильними полотнами з боку подачі матеріалу Винахід відноситься до конструкцій скеровуючих, пристроїв для пильних верстатів, які розміщуються паралельно вздовж площин пильних полотен і може бути використаний в деревообробній промисловості наприклад, для розпилювання коротких заготовок деревини для паличок морозива, або будь-яких подібних виробів Відомий скеровуючий пристрій для розпилювання матеріалу що містить корпус у вигляді опорної поверхні, що пронизана пилами, і розташовані перед пилами ножі, леза яких виступають над опорною поверхнею в площині різання /1/ Недоліком цього пристрою є те, що його використовують для розпилювання довгомірних матеріалів із значною власною вагою і неможливо скористатись при розпилюванні коротких заготовок матеріалу із малою власною вагою, тому що вони не фіксуються у вертикальній і горизонтальній площині і можуть травмувати оператора Задачею винаходу являється фіксація коротких заготовок матеріалу у вертикальній і горизонтальній площині в момент їх проходження через пильні полотна Ця задача досягається тим, що корпус виконаний у вигляді прямокутної труби, що вздовж пронизана прорізами по розміру пакета пильних полотен, і споряджена боковим вікном з поміщеною в ньому скобою-пружиною, яка розташована перед пильними полотнами з боку подачі матеріалу На фіг 1 зображений скеровуючий пристрій, вид з боку На фіг 2 теж, розріз 1І На фіг 3 теж, розріз 1 - 1 11 Пристрій виконаний у вигляді прямокутної труби 1, бажаного розміру із легко прорізуємого мате ріалу, наприклад, із деревини, яка складається із нижньої 2, верхньої 3 і бокових стінок 4, 5 В боковій СТІНЦІ 4 розташоване вікно 6 і скоба-пружина 7, що розміщена перед пильними полотнами 8 з боку подачі (на фіг 2 показано стрілкою) коротких заготовок матеріалу 9 Нижню 2 і верхню стінку З вздовж прямокутної труби 1 пронизують, ВІДПОВІДНО, прорізи 10, 11 по розміру пакета пильних полотен 8, що насаджені на вісь 12 верстата (на фіг не показаний) Пристрій налаштовують і приводять в дію наступним чином На вісь 12 закріплюють пакет пильних полотен 8 бажаного розміру і шагу між полотнами У виготовленій прямокутній трубі 1 вздовж пропилюють прорізи 10, 11 пакетом пильних полотен 8 так, щоб нижня стінка 2 лягла на столі верстата (на фіг не показані), на якому вона закріплюється Потім включають пильні полотна 8 і з боку подачі подають короткі заготовки матеріалу 9 в отвір прямокутної труби 1 будь-яким способом, а із протилежного отвору виходить пакет бажаного сортименту виробів При цьому, короткі заготовки матеріалу 9 в прямокутній трубі 1 прижимаються скобоюпружиною 7 до бокової стінки 5, чим забезпечується точне розпилювання матеріалу не зважаючи на його ширину Пристрій дозволяє переробляти короткі заготовки матеріалу різної ширини і вологості, а також забезпечує техніку безпеки на підприємстві Джерела інформації, що прийняті до уваги 1 Авторське свідоцтво СРСР №859153, В 27 В 27/02, 1981р ю 52091 її 1, 6 7 X \ \—--ц 5. 10 І .4 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
