Ливарний сплав на основі нікелю
Номер патенту: 55708
Опубліковано: 15.04.2003
Автори: Беляєв Іван Іванович, Аникін Юрій Пилипович, Павленко Олексій Володимирович, Гальченко Вячеслав Васильович, Костриця Валентин Васильович
Формула / Реферат
Ливарний сплав на основі нікелю, що містить хрому 22,5 %, молібдену 9,5 %, кремнію 1 %, ніобію 1,0 %, заліза 0,5 %, який відрізняється тим, що зменшено вміст хрому до 20 %, збільшено вміст молібдену до 15 % та введено Со до 2 %, заліза до 1,5 %, алюмінію до 0,5 %, кремнію до 0,5 % зменшено.
Текст

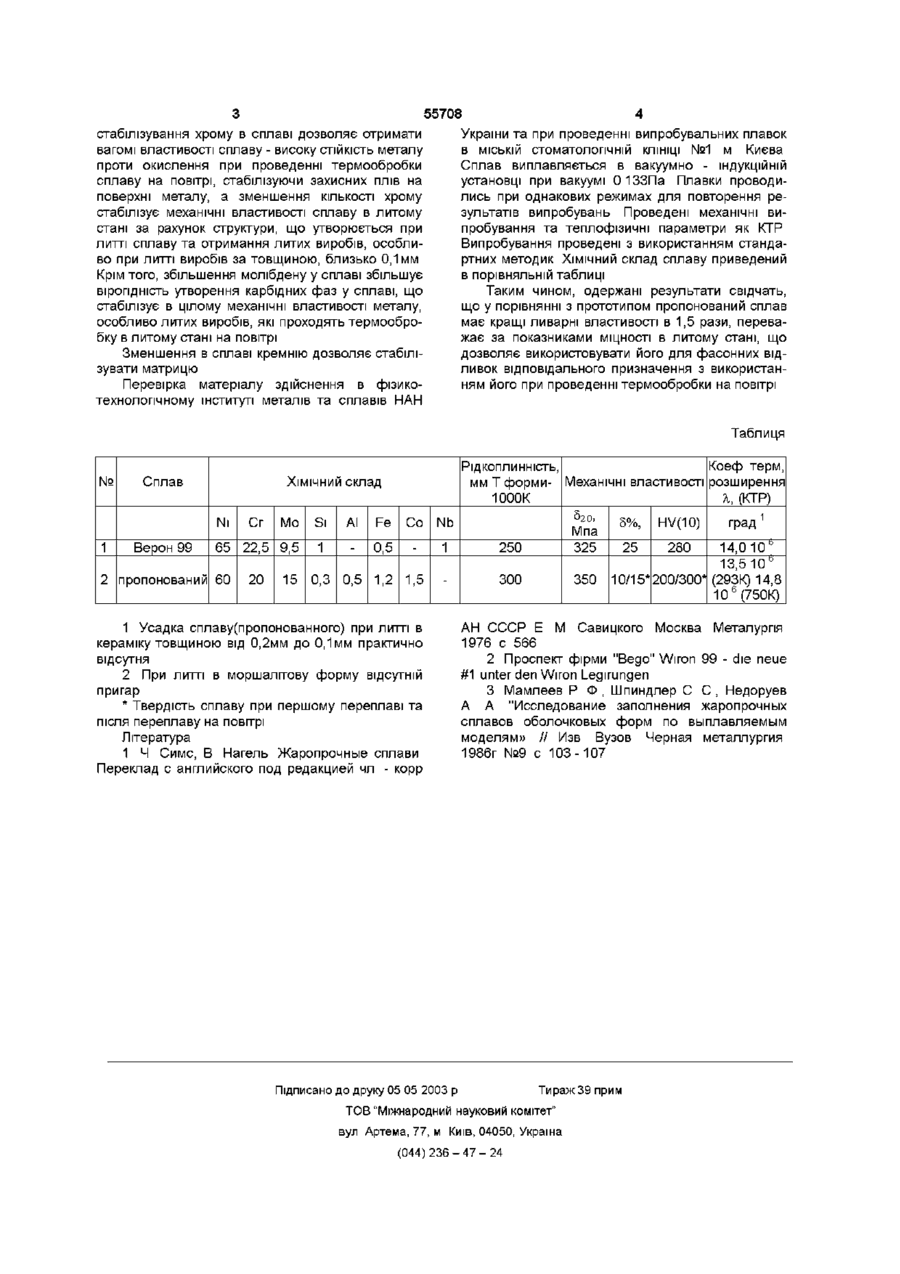

Ливарний сплав на основі нікелю, що містить хрому 22,5%, молібдену 9,5%, кремнію 1%, ніобію 1,0%, заліза 0,5%, який відрізняється тим, що зменшено вміст хрому до 20%, збільшено вміст молібдену до 15% та введено Со до 2%, заліза до 1,5%, алюмінію до 0,5%, кремнію до 0,5% зменшено за рахунок зменшення утворення зміцнювальних ітерметалевих фаз в аустенітної матриці, що значно виявлена при наявності в сплаві кобальту, але в цьому сплаві він відсутній, а вплив 1% Nb не впливає на механічні властивості при 9,5% Мо з утворенням карбідних фаз в сплаві Метою пропонованого винаходу є підвищення комплексу механічних властивостей в ливарному стані Поставлена мета досягається тим, що у ливарному сплаві на основі нікелю, який містить хром(22,5%) та молібден(9,5%) зменшено вміст хрому до 20%, збільшено молібдену до 15%, та введено Co - до 2%, Fe - 1,5 %, АІ - до 0,5%, Si до 0,5% зменшено Ефект достягається тим, що збільшення молібдену дозволяє стабілізувати аустенітну матрицю сплаву та вплинути на твердість сплаву, і те саме утворює додання кобальту у сплав Ці обидва елементи стабілізують аустенітну фазу в сплаву по областям нікель-хром-молібден-залізо Це в цілому стабілізує аустенітну матрицю сплаву в температурному інтервалі до 1400К Молібден в даному випадку являє найбільш вагомим зміцнювателем для даної аустенітної матриці твердого розчину ливарного сплаву Наявність в сплаві алюмінію дозволяє сформувати певну КІЛЬКІСТЬ зміцнювальну штерметалідну фазу сплаву на вигляд(І\ІізАІ), що стабілізує структуру сплаву Крім того, алюміній в сплаві виконає роль розкислювача для металу при проведенні його температурної обробки на повітрі в рідкому стані, зменшує кисень в рідкому металі та стабілізує утворення карбідних фаз, що розташовані по границям зерен Крім того 00 о 1^ ю ю 55708 стабілізування хрому в сплаві дозволяє отримати вагомі властивості сплаву - високу СТІЙКІСТЬ металу проти окислення при проведенні термообробки сплаву на повітрі, стабілізуючи захисних плів на поверхні металу, а зменшення КІЛЬКОСТІ хрому стабілізує механічні властивості сплаву в литому стані за рахунок структури, що утворюється при литті сплаву та отримання литих виробів, особливо при литті виробів за товщиною, близько 0,1мм Крім того, збільшення молібдену у сплаві збільшує вірогідність утворення карбідних фаз у сплаві, що стабілізує в цілому механічні властивості металу, особливо литих виробів, які проходять термообробку в литому стані на повітрі України та при проведенні випробувальних плавок в МІСЬКІЙ стоматологічній КЛІНІЦІ №1 м Києва Сплав виплавляється в вакуумно - індукційній установці при вакуумі ОІЗЗПа Плавки проводились при однакових режимах для повторення результатів випробувань Проведені механічні випробування та теплофізичні параметри як КТР Випробування проведені з використанням стандартних методик ХІМІЧНИЙ склад сплаву приведений в порівняльній таблиці Таким чином, одержані результати свідчать, що у порівнянні з прототипом пропонований сплав має кращі ливарні властивості в 1,5 рази, переважає за показниками МІЦНОСТІ В литому стані, що дозволяє використовувати його для фасонних відливок відповідального призначення з використанням його при проведенні термообробки на повітрі Зменшення в сплаві кремнію дозволяє стабілізувати матрицю Перевірка матеріалу здійснення в фізикотехнолопчному інституті металів та сплавів НАН Таблиця Коеф терм, мм Т форми- Механічні властивості розширення 1000К К (КТР) РіДКОПЛИННІСТЬ, № Сплав ХІМІЧНИЙ склад Ni 1 Верон 99 Мо Si АІ Fe Co Nb 65 22,5 9,5 1 0,5 1 250 Мпа 325 1,5 300 350 2 пропонований 60 Сг 20 15 0,3 0,5 1,2 1 Усадка сплаву(пропонованного) при литті в кераміку товщиною від 0,2мм до 0,1мм практично відсутня 2 При литті в моршалітову форму відсутній пригар * Твердість сплаву при першому переплаві та після переплаву на повітрі Література 1 Ч Симе, В Нагель Жаропрочные сплави Переклад с английского под редакцией чл - корр 5%, HV(10) 25 280 град1 14,010° 13,510° 10/15* 200/300* (293К) 14,8 106(750К) АН СССР Е М Савицкого Москва Металургія 1976 с 566 2 Проспект фірми "Bego" Wiron 99 - die neue #1 unter den Wiron Legirungen 3 Мамлеев P Ф , Шпиндлер С С , Недоруев А А "Исследование заполнения жаропрочных сплавов оболочковых форм по выплавляемым моделям» // Изв Вузов Черная металлургия 1986г №9 с 1 0 3 - 1 0 7 Підписано до друку 05 05 2003 р Тираж 39 прим ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)236-47-24
ДивитисяДодаткова інформація
Назва патенту англійськоюA casting alloy based on the nickel
Автори англійськоюAnikin Yurii Pylypovych, Pavlenko Oleksii Volodymyrovych, Kostrytsia Valentyn Vasyliovych
Назва патенту російськоюЛитейный сплав на основе никеля
Автори російськоюАникин Юрий Филиппович, Павленко Алексей Владимирович, Костриця Валентин Васильевич
МПК / Мітки
МПК: C22C 19/05
Мітки: основі, нікелю, ливарний, сплав
Код посилання
<a href="https://ua.patents.su/2-55708-livarnijj-splav-na-osnovi-nikelyu.html" target="_blank" rel="follow" title="База патентів України">Ливарний сплав на основі нікелю</a>
Попередній патент: Спосіб охорони пройденої по пласту підготовчої виробки
Наступний патент: Спосіб хірургічного лікування компресійних переломів тіл хребців та пристрій для його здійснення
Випадковий патент: Пристрій для дослідження роботи деяких видів відновлювальних джерел живлення на спільне навантаження
