Спосіб захисту опор від підмиву
Номер патенту: 55728
Опубліковано: 27.12.2010
Автори: Сендерський Дмитро Михайлович, Андрощук Олександр Максимович, Галюк Зеновій Іванович
Формула / Реферат
Спосіб захисту опор від підмиву, який передбачає виконання кріплення підмостового русла навколо опори, в межах можливого підмиву коробчастими габіонами, який відрізняється тим, що габіонна конструкція, виконана із металевого каркаса, на який натягнута металева сітка подвійного кручення, укладається на основу із шарів фашинного тюф'яка і каміння, а, довжини кріплень моста складають дві довжини можливого загального розмиву за напрямком течії і півтори довжини можливого загального розмиву у всіх інших напрямках.
Текст

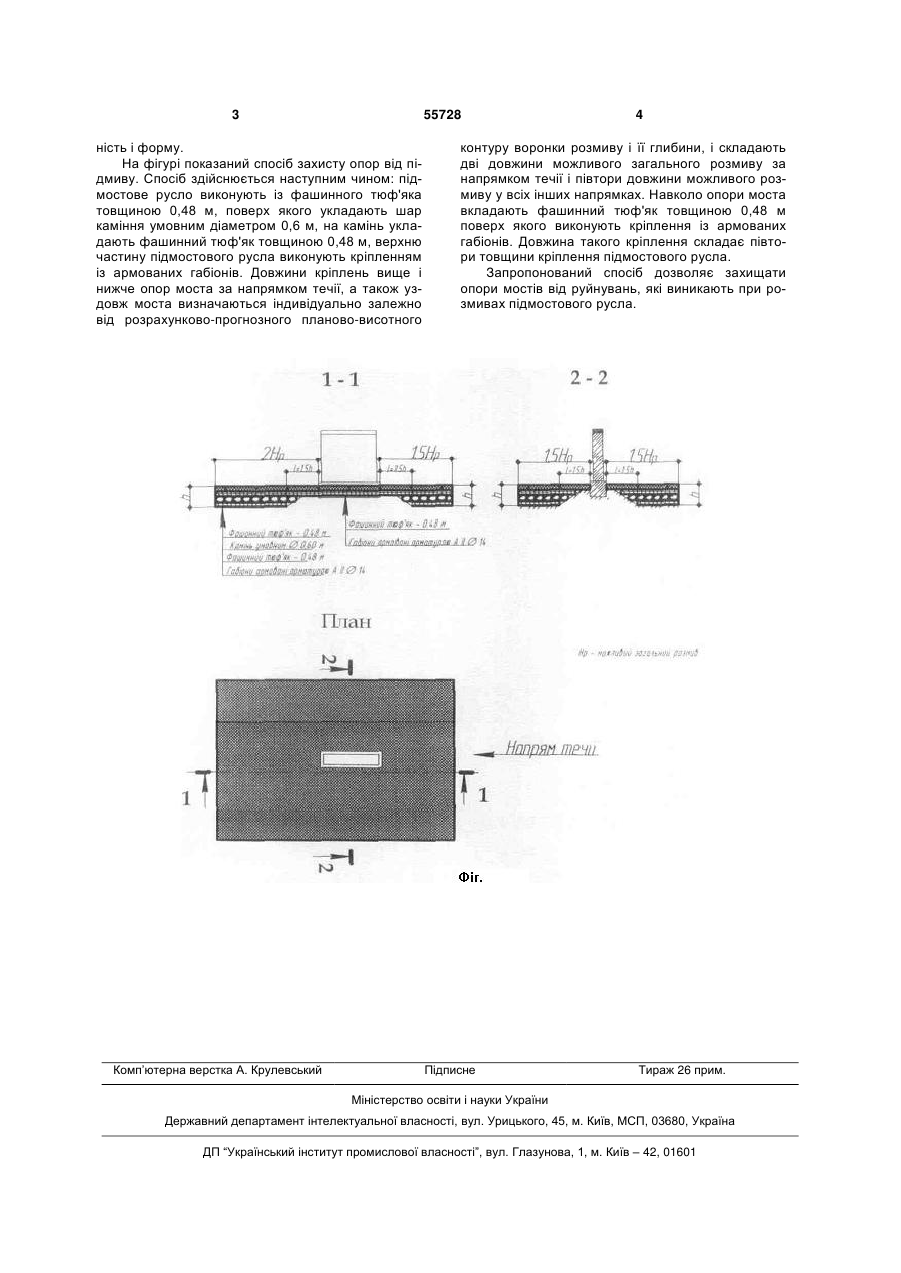

Спосіб захисту опор від підмиву, який перед 3 55728 ність і форму. На фігурі показаний спосіб захисту опор від підмиву. Спосіб здійснюється наступним чином: підмостове русло виконують із фашинного тюф'яка товщиною 0,48 м, поверх якого укладають шар каміння умовним діаметром 0,6 м, на камінь укладають фашинний тюф'як товщиною 0,48 м, верхню частину підмостового русла виконують кріпленням із армованих габіонів. Довжини кріплень вище і нижче опор моста за напрямком течії, а також уздовж моста визначаються індивідуально залежно від розрахунково-прогнозного планово-висотного Комп’ютерна верстка А. Крулевський 4 контуру воронки розмиву і її глибини, і складають дві довжини можливого загального розмиву за напрямком течії і півтори довжини можливого розмиву у всіх інших напрямках. Навколо опори моста вкладають фашинний тюф'як товщиною 0,48 м поверх якого виконують кріплення із армованих габіонів. Довжина такого кріплення складає півтори товщини кріплення підмостового русла. Запропонований спосіб дозволяє захищати опори мостів від руйнувань, які виникають при розмивах підмостового русла. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюMethod for protection of supports against washing away
Автори англійськоюAndroschuk Oleksandr Maksymovych, Haliuk Zenovii Ivanovych, Senderskyi Dmytro Mykhailovych
Назва патенту російськоюСпособ защиты опор от подмыва
Автори російськоюАндрощук Александр Максимович, Галюк Зеновий Иванович, Сендерский Дмитрий Михайлович
МПК / Мітки
МПК: E02B 3/12
Мітки: захисту, спосіб, підмиву, опор
Код посилання
<a href="https://ua.patents.su/2-55728-sposib-zakhistu-opor-vid-pidmivu.html" target="_blank" rel="follow" title="База патентів України">Спосіб захисту опор від підмиву</a>
Спосіб захисту підмостових русел від розмиву
Номер патенту: 55727
Опубліковано: 27.12.2010
Автори: Галюк Зеновій Іванович, Сендерський Дмитро Михайлович, Андрощук Олександр Максимович
МПК: E02B 3/12
Мітки: розмиву, русел, захисту, спосіб, підмостових
Формула / Реферат:
Спосіб захисту підмостових русел від розмиву, який передбачає виконання кріплення підмостового русла навколо опор, в межах можливого розмиву габіонами, який відрізняється тим, що габіонна конструкція, виконана із металевого каркаса, на який натягнута металева сітка подвійного кручення, укладається на основу із шарів фашинного тюф'яка і каміння, а довжини кріплень вище і нижче опор моста складають дві довжини можливого загального розмиву за...
Пристрій для захисту опор морських стаціонарних платформ від дії льоду
Номер патенту: 15550
Опубліковано: 17.07.2006
Автори: Ажермачов Геннадій Арсентійович, Ажермачов Сергій Геннадійович
МПК: E02B 15/00, E02B 17/00
Мітки: дії, платформ, захисту, морських, льоду, стаціонарних, опор, пристрій
Формула / Реферат:
Пристрій для захисту опор морських стаціонарних платформ від дії льоду, що містить закріплений на опорі зрізаний конус, розміщений меншою основою вниз, з наскрізним отвором поздовж висоти, виконаний з можливістю ковзання поздовж опори, який відрізняється тим, що конус містить порожнину, яка сполучена з баластним насосом.
Пристрій для захисту опор морських стаціонарних платформ від дії льоду
Номер патенту: 24180
Опубліковано: 25.06.2007
Автори: Ажермачов Сергій Геннадійович, Ажермачов Геннадій Арсентійович
МПК: E02B 15/00, E01B 17/00
Мітки: дії, морських, стаціонарних, платформ, опор, льоду, захисту, пристрій
Формула / Реферат:
Пристрій для захисту опор морських стаціонарних платформ від дії льоду, що містить закріплений на опорі зрізаний конус, розміщений меншою основою вниз, з наскрізним отвором поздовж висоти, виконаний з можливістю ковзання поздовж опори, який містить порожнину, що сполучена з баластним насосом, який відрізняється тим, що поздовж зовнішньої поверхні зрізаного конуса розташовані різальні ребра.
Пристрій для захисту опор морських стаціонарних платформ від дії льоду
Номер патенту: 33417
Опубліковано: 25.06.2008
Автори: Ажермачов Сергій Геннадійович, Ажермачов Геннадій Арсентійович
МПК: E02B 17/00, E02B 15/00
Мітки: льоду, опор, стаціонарних, платформ, пристрій, морських, дії, захисту
Формула / Реферат:
1. Пристрій для захисту опор морських стаціонарних платформ від дії льоду, що включає закріплений на опорі зрізаний конус, розміщений меншою основою вниз, з наскрізним отвором поздовж висоти, виконаний з можливістю ковзання поздовж опори, який містить порожнину, що сполучена з баластним насосом, розміщені на зовнішній поверхні конуса поздовжні ребра, який відрізняється тим, що додатково містить закріплену на консолі з можливістю радіального...

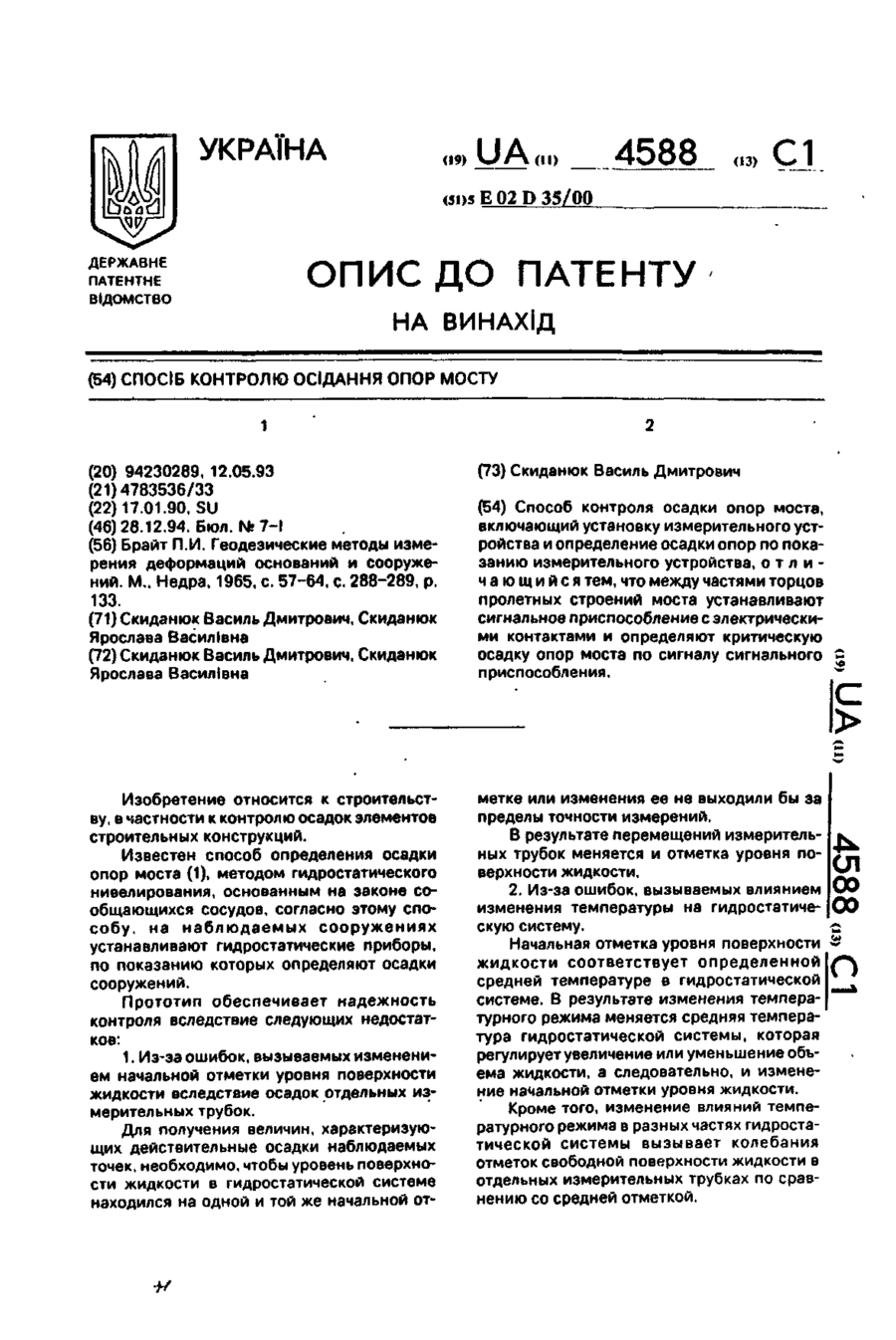

Спосіб контролю осідання опор мосту
