Пристрій для дренування гнійної порожнини

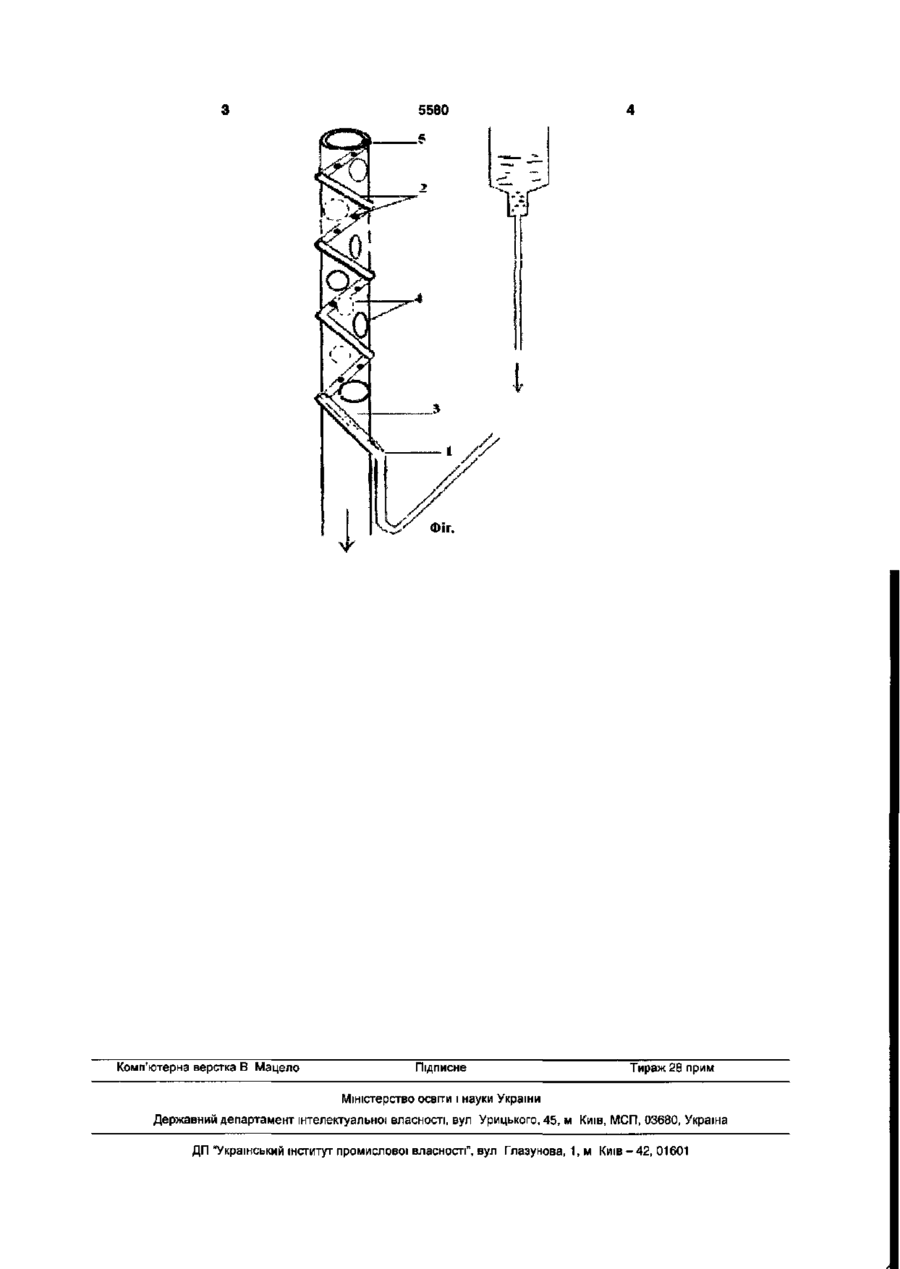

Пристрій для дренування гнійної порожнини, що має іригаційну і аспіраційну трубки з отворами, який відрізняється тим, що іригаційна трубка з діаметром отворів 0,5-1 мм змонтована по спіралі на аспіраційній трубці, отвори якої діаметром 1012 мм розміщені в проміжках між витками спіральної іригаційної трубки. Корисна модель відноситься до медицини, а саме до хірургічних пристроїв для дренування. Відомий пристрій для дренування містить паралельно розташовані і з'єднані іригаційну і аспіраційну трубки з отворами (А.С. СРСР №1049068, 1981р. А61М27/00). Однак відомий пристрій не дозволяє досягнути зрошення стінок гнійно-некротичної порожнині по всіх напрямках, велика площа контакту дренажу з тканинами не виключає пролежні в місцях зіткнення дренажу з органами черевної порожнини, розміщені в одній площині отвори не забезпечують ефективного очищення від некротичних тканин по всьому об'єму гнійної' порожнини, при тривалому дренуванні не завжди виконує дреновану функцію. В основу корисної моделі "Пристрій для дренування гнійних порожнин" поставлено завдання забезпечити фрагментацію некротично змінених тканин шляхом застосування гідродинамічного впливу рідини, яка під тиском виходить з отворів спіральної іригаційної трубки, здійснити зрошування стінок гнійно-некротичної порожнини у всіх напрямах, перешкодити обтурацію дренуючих отворів навколишніми тканинами, досягти мінімального зіткнення з поверхнею стінок гнійно-некротичної порожнини, що перешкоджає видаленню некротичних тканин, зменшити термін очищення некротичної порожнини, знизити ризик розвитку септичних ускладнень. Поставлене завдання здійснюється пристроєм, що містить іригаційну І аспіраційну трубки з отворами, який відрізняється тим, що іригаційна трубка з діаметром отворів 0,5-1 мм змонтована по спіралі на аспіраційній трубці, яка має отвори 10 12мм діаметром, що розміщені в проміжках між витками спіральної іригаційної трубки. На кресленні зображений запропонований пристрій - загальний вигляд. Пристрій складається з системи двох трубок: іригаційної' трубки 1 з отворами 2 малого діаметру, яка спірально охоплює аспіраційну трубку 3 з отворами 4 більшого діаметру, що розміщені в проміжках між витками спіральної іригаційної трубки. Дистальний кінець 5 іригаційної трубки запаяний. Пристрій використовують таким чином. До іригаційної трубки 1 через стандартну систему для переливання приєднують резервуар з розчином для зрошування (антисептиком або фізіологічним розчином) на рівні 75-100см від площини розташування дренажу. При цьому гідростатичний тиск в спіральній трубці 1 забезпечує вихід розчину через отвори 2 з високою швидкістю і тиском по всіх напрямах, що сприяє відмиттю продуктів запалення в зоні некрозу і фрагментацію некротичних тканин з подальшою евакуацією їх через аспіраційну трубку 3, забезпечуючи швидке санування гнійно-некротичної порожнини, зниження інтоксикації. Проводиться активне зрошування гнійно-некротичноі порожнини антисептичними розчинами через спіральну трубку під тиском 75-100см водяного стовпа і з швидкістю 250мл розчину за 1 хвилину кожну годину. При такому режимі використовується 6 літрів розчину за 24 години. Проксимальний кінець аспіраційної трубки підключають до приймального резервуару або аспіраційної системи. Пристрій перевірений на хворих з гнійно-некротичними формами гострого панкреатиту з отриманням добрих результатів. О GO Ю Ю ш Фіг. Комп'ютерна верстка В Мацело Підписне Тираж 28 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул Урицького, 45, м Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул Глазунова, 1, м Київ - 42, 01601
