Кабельна секція струмопідвода електробура

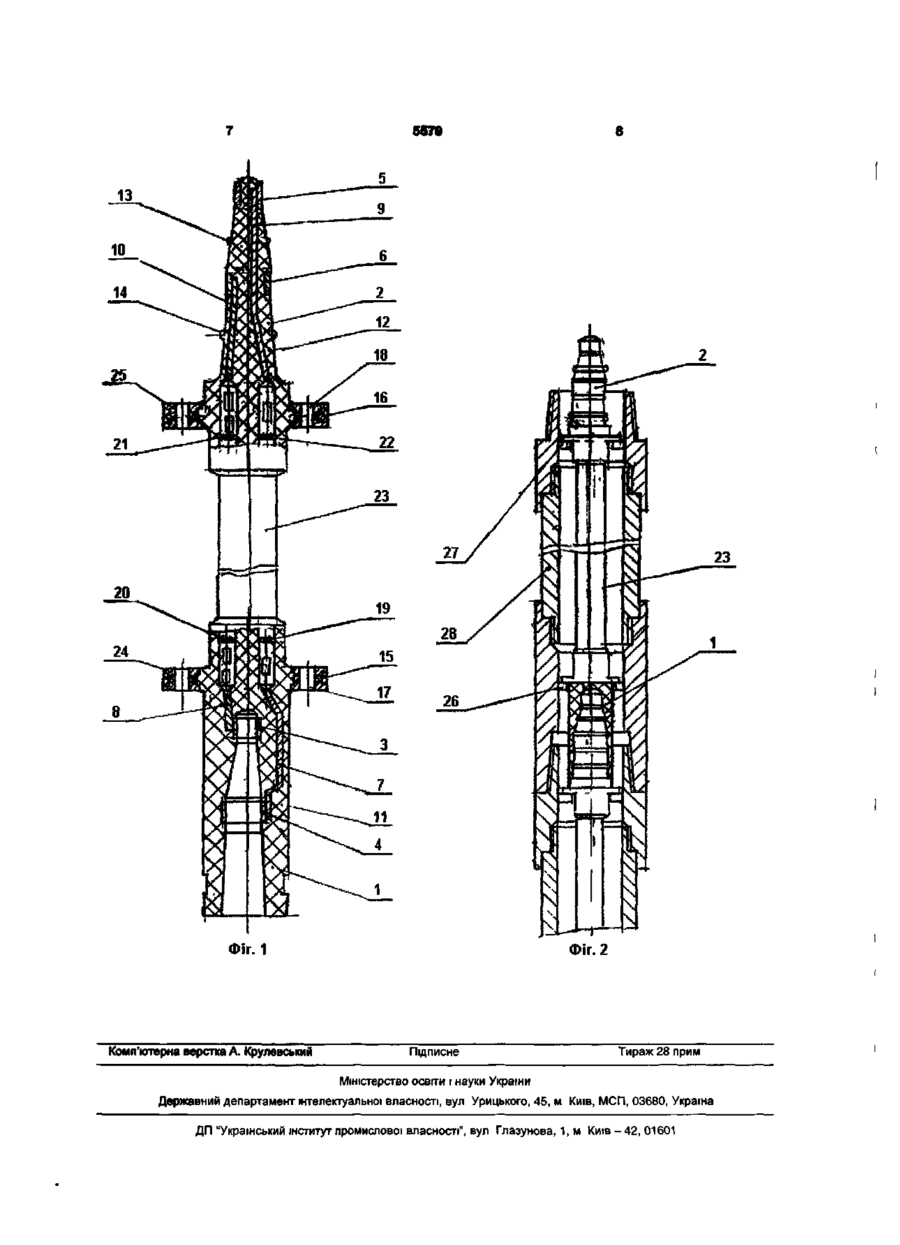

1 Кабельна секція струмопідвода електробура, що містить муфту та стрижень, установлені з боку вільних торців секції уздовж її центральної осі, і що включає в себе контактні кільця, нерухомо скріплені з шинками, та еластичні ІЗОЛЮЮЧІ тіла, бокові поверхні останніх нерухомо з'єднані з опорами, в яких є отвори, що розташовані паралельно Корисна модель належить до електробурової техніки, зокрема до пристроїв для підводу електроенергії до електродвигуна електробура Подача електроенергії до забійного трифазного електродвигуна електробура здійснюється по кабельній лінії передач, що складається з відрізків кабеля з кінцевими вузлами, які з'єднуються між собою при згвинчуванні бурильних труб Відома конструкція рознімного контактного з'єднання для заглибного електродвигуна, що включає в себе кабельну частину з запресованими в її еластичну ізоляційну колодку жилими кабеля і колодку з жорсткого ІЗОЛЯЦІЙНОГО матеріалу, встановлену в отворі корпусу електродвигуна [Див а с СРСР №472424, М кл Н02К 5/22, опуб ЗО 05 75 , бюл №20] Герметичність контактних елементів колодки і кабельної частини після з'єднання, які розташовуються в одній площині, перпендикулярній центральній осі з'єднання, забезпечується за допомогою кільцевого елемента, що підтискається корпусом кабельної частини пристрою Даний пристрій не може бути використаний для подачі електроенергії до забійного електродвигуна електробура у зв'язку з іншим функціона центральній осі секції, шинки стрижня та муфти нерухомо з'єднані з кільцями, а між собою зв'язані жилами кабелю, який додатково скріплений з ізолюючими тілами муфти та стрижня, при цьому на боковій поверхні ізолюючого тіла останнього виконані кільцеві буртики, яка відрізняється тим, що ІЗОЛЮЮЧІ тіла муфти та стрижня і їхні опори виконані як одне ціле з матеріалу ізолюючих тіл, а в отворах опор установлені ступінчасті втулки, що утворюють їхні торці 2 Кабельна секція за п 1, яка відрізняється тим, що ступінчасті втулки виконані, наприклад, з двома великими уступами в кожному отворі опори, при цьому ці уступи утворюють І'І торці 3 Кабельна секція за п 1, яка відрізняється тим, що місця з'єднання жил кабелю з шинками муфти та стрижня виконані ступінчастої форми, наприклад, методом пресування льним призначенням Відома конструкція кабельної секції, що установлюється в бурильній трубі і призначена для живлення електробура [Див ас СРСР №1350754, М кл 4 H02J 9/04, опуб 0 7 1 1 8 7 , бюл №41] Вказана кабельна секція містить проводи, а також муфту та стрижень, які установлені з боку вільних торців секції уздовж її центральної осі Муфта та стрижень включають в себе контактні кільця, нерухомо скріплені з проводами, і ІЗОЛЮЮЧІ тіла з опорами, які розташовані на їхніх бокових поверхнях Проводи додатково скріплені з ізолюючими тілами муфти та стрижня, що охоплюють їх Опори розташовані в кабельній секції з можливістю нерухомого з'єднання з сухарями, які є усередині бурильних труб, що утворюють бурильну колону при згвинчуванні Ізолюючі тіла стрижня та муфти, а також їхньої опори виконані з ІЗОЛЯЦІЙНОГО матеріалу Конструктивні рішення, що забезпечують кріплення даної кабельної секції до сухарів в бурильній трубі, не представлені Використання окремих проводів для електричного з'єднання муфти та стрижня не надійне, а їхнє зрощування з ізолюю 0> Ю Ю 5578 13 Фіг. 1 Комп'ютерна верстка А. Крулевський Фіг. 2 Підписне Тираж 28 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул Урицького, 45, м Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул Глазунова, 1, м Київ - 4 2 , 01601
