Спосіб транспортування хвостів збагачення руд

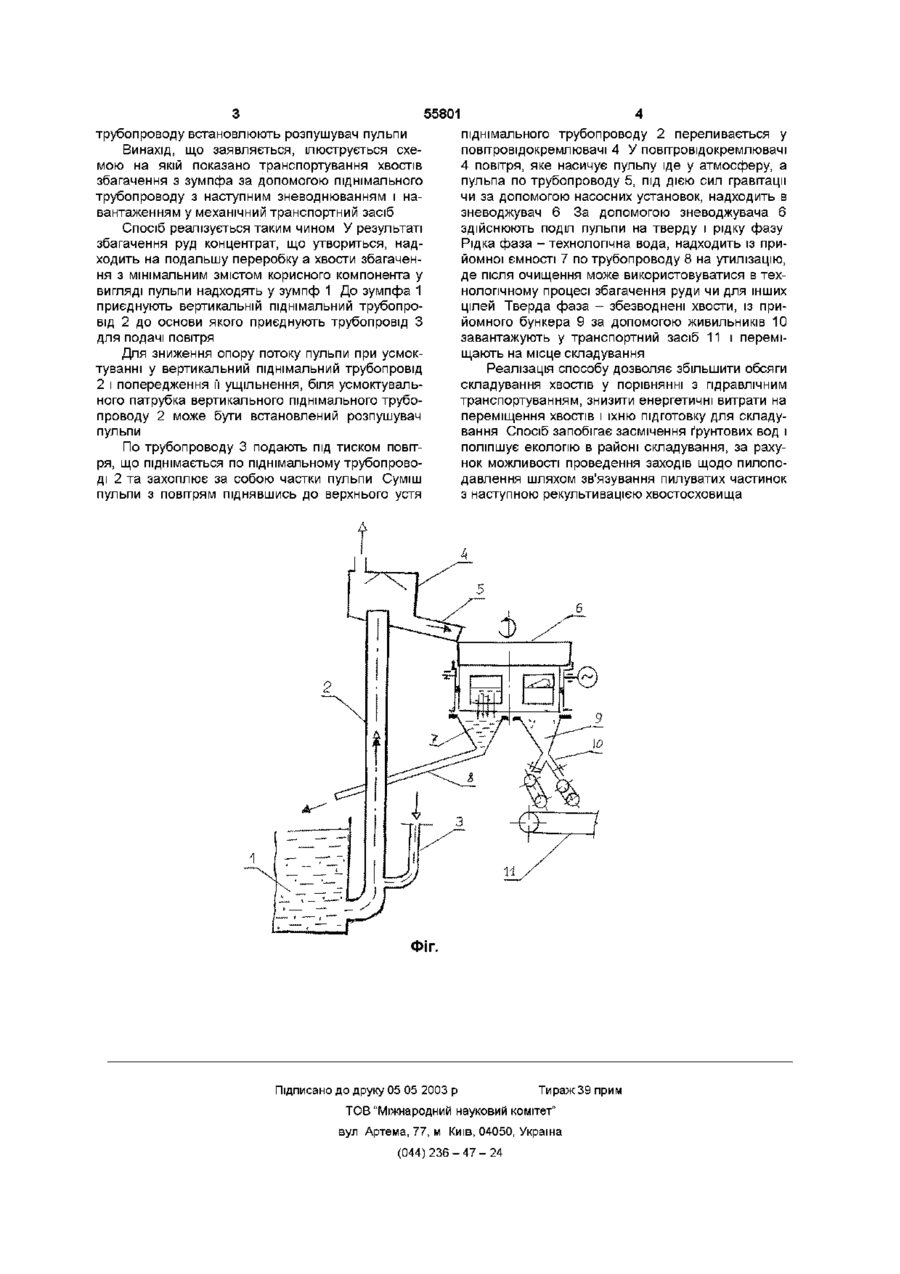

1 Спосіб транспортування хвостів збагачення руд, що включає утворення зумпфа, подачу в нього хвостів збагачення, транспортування їх до місця складування, який відрізняється тим, що для транспортування хвостів, до зумпфа приєднують вертикальний піднімальний трубопровід, до якого приєднують трубопровід для подачі повітря, що переміщує по піднімальному трубопроводі пульпу до повітровід дільника, з якого пульпу направляють в зневоднювач, де здійснюють її розподіл на тверду і рідку фази, при цьому рідку фазу - технологічну воду, утилізують, а тверду фазу - збезводнені хвости, за допомогою живильників завантажують у транспортний засіб і переміщують на місце складування 2 Спосіб транспортування хвостів збагачення руд за п 1, який відрізняється тим, що біля усмоктувального патрубка вертикального піднімального трубопроводу встановлюють розпушувач пульпи Спосіб відноситься до гірничої промисловості і може бути використаний на гірничозбагачувальних комбінатах здійснюючих переробку різних руд, там, де в процесі збагачення утворяться хвости збагачення у вигляді пульти чи зачиненою водою суміші Найбільш близьким технічним рішенням обраним як прототип, є спосіб транспортування хвостів збагачення руд, що включає подачу хвостів збагачення у вигляді пульпи, за допомогою насосної станції, у зумпф, із зумпфа пульпа по трубопроводу транспортується у хвостосховище, де її складують (П Д Евдокимов, Т Г Сазонов Проектування хвостових господарств збагачувальних фабрик, М "Надра", 1978р с 116-140) Недоліком відомого способу є те, що значна відстань від збагачувальної фабрики до хвостосховища вимагає великих витрат на енергозабезпечення насосних установок підвищеної потужності Гідравлічне транспортування хвостів збагачення, на значні відстані, вимагає великої витрати технологічної води Треба великі капітальні вкладення на будівництво хвостосховища та дамб для нагромадження великого об'єму хвостів Підтримка в робочому стані хвостосховища вимагає великі експлуатаційні витрати Можливо просочування води хвостосховища у ґрунтові води з наступним їхнім засміченням Погіршується екологічний стан в прилягаючому до хвостосховища районі Задачею винаходу є удосконалення способу транспортування хвостів збагачення руд, за рахунок їхнього попереднього зневоднювання до мінімального змісту вологи, з наступним переміщенням у місце складування за допомогою механічних транспортних засобів Це дозволяє знизити енергетичні витрати на транспортування хвостів збагачення, використовувати для складування природні чи техногенні виїмки в земній поверхні, поліпшити екологічний стан в районі складування хвостів Поставлена задача вирішується за рахунок того, що спосіб транспортування хвостів збагачення руд, включає утворення зумпфа, подачу в нього хвостів збагачення, транспортування їх до місця складування ВІДПОВІДНО ДО винаходу, для транспортування хвостів, до днища зумпфа приєднують вертикальній піднімальний трубопровід, до якого приєднують трубопровід для подачі повітря, за допомогою якого переміщають по піднімальному трубопроводі пульпу до повітровідокремлювача і далі в зневоджувач, де здійснюють поділ пульпи на тверду і рідку фазу, при цьому рідку фазу - технологічну воду, утилізують, а тверду фазу - збезводнені хвости, за допомогою живильників завантажують у транспортний засіб і переміщають на місце складування Для зниження опору потоку пульпи при усмоктуванні у вертикальний піднімальний трубопровід і попередження її ущільнення, біля усмоктувального патрубка вертикального піднімального О 00 ю ю 55801 трубопроводу встановлюють розпушувач пульпи Винахід, що заявляється, ілюструється схемою на якій показано транспортування хвостів збагачення з зумпфа за допомогою піднімального трубопроводу з наступним зневоднюванням і навантаженням у механічний транспортний засіб Спосіб реалізується таким чином У результаті збагачення руд концентрат, що утвориться, надходить на подальшу переробку а хвости збагачення з мінімальним змістом корисного компонента у вигляді пульпи надходять у зумпф 1 До зумпфа 1 приєднують вертикальній піднімальний трубопровід 2 до основи якого приєднують трубопровід З для подачі повітря Для зниження опору потоку пульпи при усмоктуванні у вертикальний піднімальний трубопровід 2 і попередження її ущільнення, біля усмоктувального патрубка вертикального піднімального трубопроводу 2 може бути встановлений розпушувач пульпи По трубопроводу 3 подають під тиском повітря, що піднімається по піднімальному трубопроводі 2 та захоплює за собою частки пульпи Суміш пульпи з повітрям піднявшись до верхнього устя піднімального трубопроводу 2 переливається у повітровідокремлювачі 4 У повітровідокремлювачі 4 повітря, яке насичує пульпу іде у атмосферу, а пульпа по трубопроводу 5, під дією сил гравітації чи за допомогою насосних установок, надходить в зневоджувач 6 За допомогою зневоджувача 6 здійснюють поділ пульпи на тверду і рідку фазу Рідка фаза -технологічна вода, надходить із прийомної ємності 7 по трубопроводу 8 на утилізацію, де після очищення може використовуватися в технологічному процесі збагачення руди чи для інших цілей Тверда фаза - збезводнені хвости, із прийомного бункера 9 за допомогою живильників 10 завантажують у транспортний засіб 11 і переміщають на місце складування Реалізація способу дозволяє збільшити обсяги складування хвостів у порівнянні з гідравлічним транспортуванням, знизити енергетичні витрати на переміщення хвостів і їхню підготовку для складування Спосіб запобігає засмічення ґрунтових вод і поліпшує екологію в районі складування, за рахунок можливості проведення заходів щодо пилоподавлення шляхом зв'язування пилуватих частинок з наступною рекультивацією хвостосховища ФІГ. Підписано до друку 05 05 2003 р Тираж 39 прим ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)236-47-24
