Спосіб непрямого визначення лінійних розмірів аорти, наприклад черевної

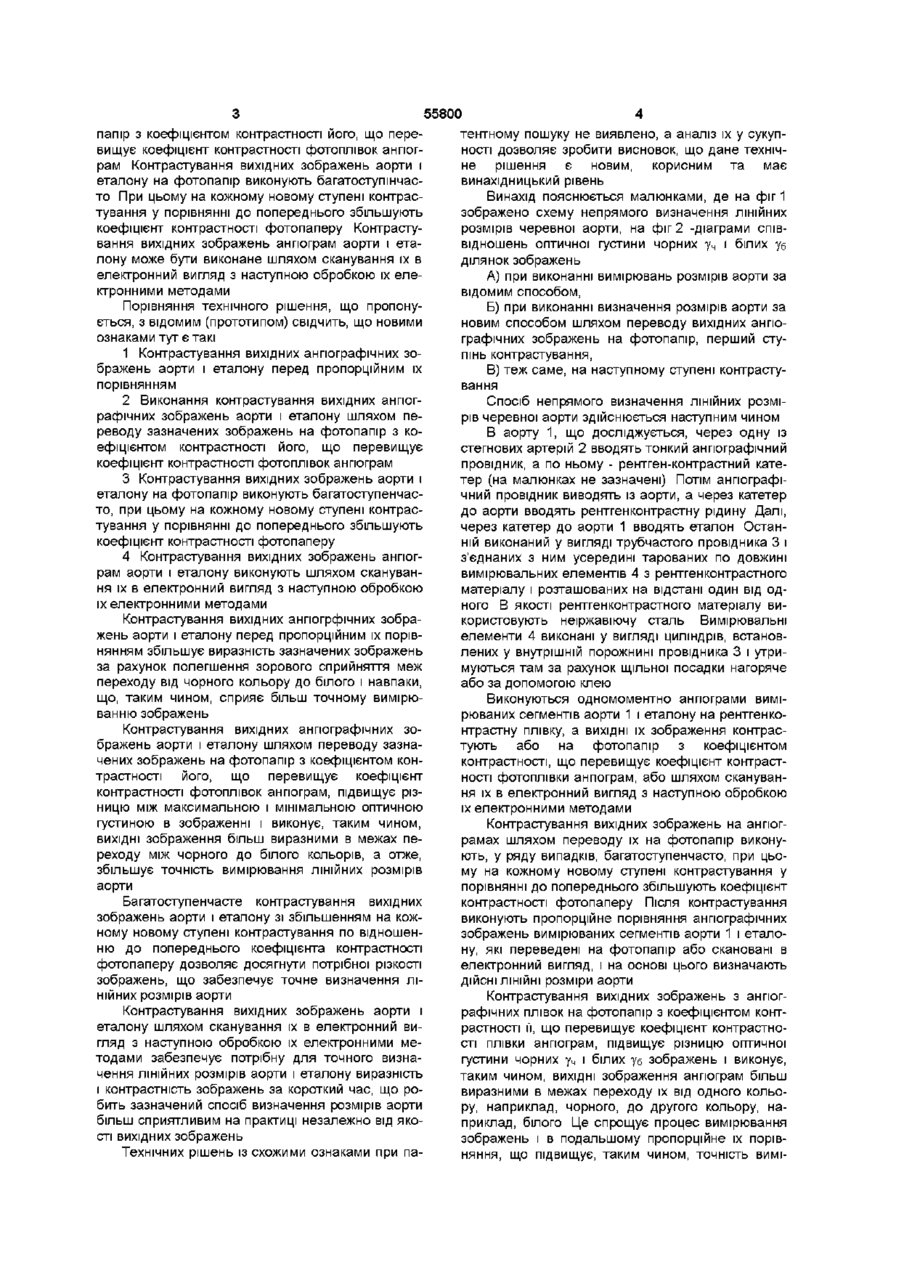

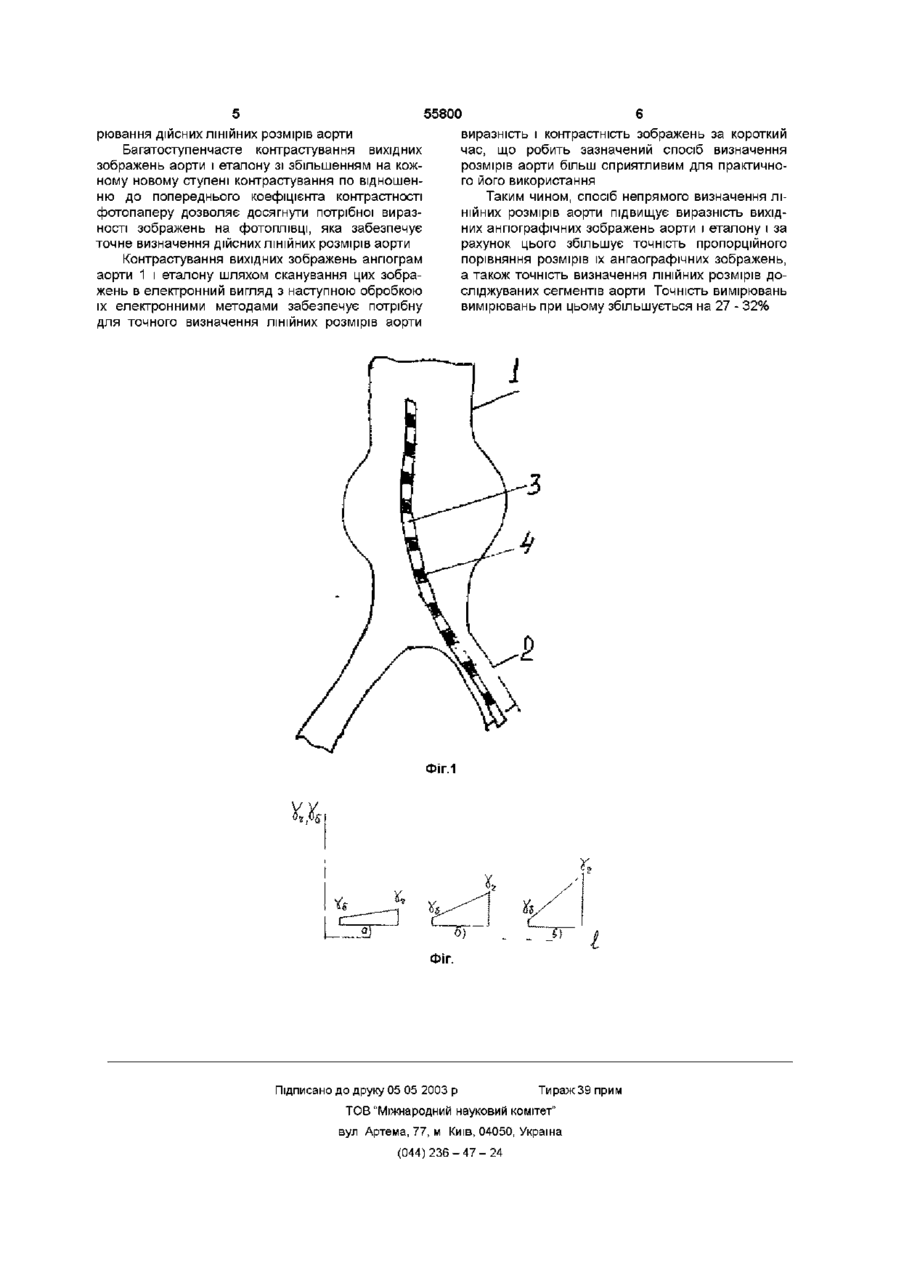

1 Спосіб непрямого визначення ЛІНІЙНИХ розмірів аорти, наприклад черевної, шляхом одномоментного виконання ангіограм сегментів аорти і еталона, що вимірюються, та наступного пропорційного порівняння розмірів їх анпографічних зображень, який відрізняється тим, що ВИХІДНІ анпографічні зображення аорти і еталона перед пропорційним їх порівнянням контрастують 2 Спосіб непрямого визначення ЛІНІЙНИХ розмірів аорти, наприклад черевної за п 1, який відрізняється тим, що контрастування вихідних анпографічих зображень аорти і еталона виконують шля Винахід відноситься до медицини і стосується удосконалення способу непрямого визначення ЛІНІЙНИХ розмірів аорти, наприклад черевної Відомий спосіб побічного визначення ЛІНІЙНИХ розмірів аорти шляхом пропорційного порівняння аорти і еталону, де в якості останнього використовують рентгенконтрастну стрічку, на якій нанесено метричну шкалу, що встановлюють під тілом хворого (International Angiology, September, 1993, V З, Р 273, fig 3) Проте, при вимірюванні стрічка деформується, що в значній мірі принижує достовірність показань вимірювання Найбільш близьким по технічній суті і досягнутому результату до винаходу, що пропонується, є спосіб непрямого визначення ЛІНІЙНИХ розмірів аорти, наприклад, черевної Шляхом одномоментного виконання ангіограм сегментів аорти і еталону, що вимірюються, та наступного пропорційного порівняння розмірів їх анпографічних зображень (пат України № 354 на корисну модель, А 61 В 5/103, 1997р) У відомому способі непрямого визначення ЛІНІЙНИХ розмірів аорти, враховуючи слабку освітленість екрана анпографічного апарата та шкідливий вплив рентгенівського випромінювання останнього хом переводу зазначених зображень аорти і еталона на фотопапір з коефіцієнтом контрастності його, що перевищує коефіцієнт контрастності фотоплівок ангіограм 3 Спосіб непрямого визначення ЛІНІЙНИХ розмірів аорти, наприклад черевної за пп 1 і 2, який відрізняється тим, що контрастування вихідних зображень аорти і еталона на фотопапір виконують багатоступінчасто, при цьому на кожному новому ступені контрастування у порівнянні до попереднього збільшують коефіцієнт контрастності фотопаперу 4 Спосіб непрямого визначення ЛІНІЙНИХ розмірів аорти, наприклад черевної за п 1, який відрізняється тим, що контрастування вихідних зображень ангіограм аорти і еталона виконують шляхом сканування їх в електронний вигляд з наступною обробкою їх електронними методами на живий організм, для анпографічних вимірювань використовують фотоплівку з високою чутливістю, але з низьким коефіцієнтом контрастності ЧІТКІСТЬ зображень на ангіограмах, тобто зорове сприйняття меж переходу від чорного кольору до білого незначне Це ускладнює процес вимірювання зображень аорти і еталону, та, тим самим, знижує точність визначення реальних розмірів аорти Завдання даного винаходу полягає у створенні способу непрямого визначення ЛІНІЙНИХ розмірів аорти, наприклад, черевної, який підвищує виразність вихідних анпографічних зображень вимірюваних сегментів аорти і еталону, що вимірюються перед їх пропорційним порівнянням, а отже, підвищує точність їх визначення Поставлене завдання вирішується тим, що в способі непрямого визначення ЛІНІЙНИХ розмірів аорти, наприклад, черевної, шляхом одномоментного виконання ангіограм сегментів аорти і еталону, що вимірюються, та наступного пропорційного порівняння розмірів їх анпографічних зображень, ВІДПОВІДНО до винаходу ВИХІДНІ анпографічні зо браження аорти і еталону перед пропорційним їх порівнянням контрастують Останнє виконують шляхом переводу зазначених зображень на фото О о 00 ю ю 55800 папір з коефіцієнтом контрастності його, що перевищує коефіцієнт контрастності фотоплівок ангіограм Контрастування вихідних зображень аорти і еталону на фотопапір виконують багатоступінчасто При цьому на кожному новому ступені контрастування у порівнянні до попереднього збільшують коефіцієнт контрастності фотопаперу Контрастування вихідних зображень ангіограм аорти і еталону може бути виконане шляхом сканування їх в електронний вигляд з наступною обробкою їх електронними методами Порівняння технічного рішення, що пропонується, з відомим (прототипом) свідчить, що новими ознаками тут є такі 1 Контрастування вихідних анпографічних зображень аорти і еталону перед пропорційним їх порівнянням 2 Виконання контрастування вихідних анпографічних зображень аорти і еталону шляхом переводу зазначених зображень на фотопапір з коефіцієнтом контрастностійого, що перевищує коефіцієнт контрастності фотоплівок ангіограм 3 Контрастування вихідних зображень аорти і еталону на фотопапір виконують багатоступенчасто, при цьому на кожному новому ступені контрастування у порівнянні до попереднього збільшують коефіцієнт контрастності фотопаперу 4 Контрастування вихідних зображень ангіограм аорти і еталону виконують шляхом сканування їх в електронний вигляд з наступною обробкою їх електронними методами Контрастування вихідних анпогрфічних зображень аорти і еталону перед пропорційним їх порівнянням збільшує виразність зазначених зображень за рахунок полегшення зорового сприйняття меж переходу від чорного кольору до білого і навпаки, що, таким чином, сприяє більш точному вимірюванню зображень Контрастування вихідних анпографічних зображень аорти і еталону шляхом переводу зазначених зображень на фотопапір з коефіцієнтом контрастності його, що перевищує коефіцієнт контрастності фотоплівок ангіограм, підвищує різницю між максимальною і мінімальною оптичною густиною в зображенні і виконує, таким чином, ВИХІДНІ зображення більш виразними в межах переходу між чорного до білого кольорів, а отже, збільшує точність вимірювання ЛІНІЙНИХ розмірів аорти Багатоступенчасте контрастування вихідних зображень аорти і еталону зі збільшенням на кожному новому ступені контрастування по відношенню до попереднього коефіцієнта контрастності фотопаперу дозволяє досягнути потрібної різкості зображень, що забезпечує точне визначення ЛІНІЙНИХ розмірів аорти Контрастування вихідних зображень аорти і еталону шляхом сканування їх в електронний вигляд з наступною обробкою їх електронними методами забезпечує потрібну для точного визначення ЛІНІЙНИХ розмірів аорти і еталону виразність і контрастність зображень за короткий час, що робить зазначений спосіб визначення розмірів аорти більш сприятливим на практиці незалежно від якості вихідних зображень Технічних рішень із схожими ознаками при па тентному пошуку не виявлено, а аналіз їх у сукупності дозволяє зробити висновок, що дане технічне рішення є новим, корисним та має винахідницький рівень Винахід пояснюється малюнками, де на фіг 1 зображено схему непрямого визначення ЛІНІЙНИХ розмірів черевної аорти, на фіг 2 -діаграми співвідношень оптичної густини чорних уч і білих уб ділянок зображень A) при виконанні вимірювань розмірів аорти за відомим способом, Б) при виконанні визначення розмірів аорти за новим способом шляхом переводу вихідних анпографічних зображень на фотопапір, перший ступінь контрастування, B) теж саме, на наступному ступені контрастування Спосіб непрямого визначення ЛІНІЙНИХ розмірів черевної аорти здійснюється наступним чином В аорту 1, що досліджується, через одну із стегнових артерій 2 вводять тонкий анпографічний провідник, а по ньому - рентген-контрастний катетер (на малюнках не зазначені) Потім анпографічний провідник виводять із аорти, а через катетер до аорти вводять рентгенконтрастну рідину Далі, через катетер до аорти 1 вводять еталон Останній виконаний у вигляді трубчастого провідника 3 і з'єднаних з ним усередині тарованих по довжині вимірювальних елементів 4 з рентгенконтрастного матеріалу і розташованих на відстані один від одного В якості рентгенконтрастного матеріалу використовують неіржавіючу сталь Вимірювальні елементи 4 виконані у вигляді циліндрів, встановлених у внутрішній порожнині провідника 3 і утримуються там за рахунок щільної посадки нагоряче або за допомогою клею Виконуються одномоментно ангіограми вимірюваних сегментів аорти 1 і еталону на рентгенконтрастну плівку, а ВИХІДНІ їх зображення контрастують або на фотопапір з коефіцієнтом контрастності, що перевищує коефіцієнт контрастності фотоплівки ангіограм, або шляхом сканування їх в електронний вигляд з наступною обробкою їх електронними методами Контрастування вихідних зображень на ангіограмах шляхом переводу їх на фотопапір виконують, у ряду випадків, багатоступенчасто, при цьому на кожному новому ступені контрастування у порівнянні до попереднього збільшують коефіцієнт контрастності фотопаперу Після контрастування виконують пропорційне порівняння анпографічних зображень вимірюваних сегментів аорти 1 і еталону, які переведені на фотопапір або скановані в електронний вигляд, і на основі цього визначають ДІЙСНІ ЛІНІЙНІ розміри аорти Контрастування вихідних зображень з анпографічних плівок на фотопапір з коефіцієнтом контрастності її, що перевищує коефіцієнт контрастності плівки ангіограм, підвищує різницю оптичної густини чорних уч і білих уб зображень і виконує, таким чином, ВИХІДНІ зображення ангіограм більш виразними в межах переходу їх від одного кольору, наприклад, чорного, до другого кольору, наприклад, білого Це спрощує процес вимірювання зображень і в подальшому пропорційне їх порівняння, що підвищує, таким чином, точність вимі 55800 виразність і контрастність зображень за короткий час, що робить зазначений спосіб визначення розмірів аорти більш сприятливим для практичного його використання Таким чином, спосіб непрямого визначення ЛІНІЙНИХ розмірів аорти підвищує виразність вихідних анпографічних зображень аорти і еталону і за рахунок цього збільшує точність пропорційного порівняння розмірів їх ангаографічних зображень, а також точність визначення ЛІНІЙНИХ розмірів досліджуваних сегментів аорти Точність вимірювань вимірювань при цьому збільшується на 27 - 32% рювання дійсних ЛІНІЙНИХ розмірів аорти Багатоступенчасте контрастування вихідних зображень аорти і еталону зі збільшенням на кожному новому ступені контрастування по відношенню до попереднього коефіцієнта контрастності фотопаперу дозволяє досягнути потрібної виразності зображень на фотоплівці, яка забезпечує точне визначення дійсних ЛІНІЙНИХ розмірів аорти Контрастування вихідних зображень ангіограм аорти 1 і еталону шляхом сканування цих зображень в електронний вигляд з наступною обробкою їх електронними методами забезпечує потрібну для точного визначення ЛІНІЙНИХ розмірів аорти і ФІГ.1 Підписано до друку 05 05 2003 р Тираж 39 прим ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)236-47-24
