Пристрій для вимірювання лінійних розмірів

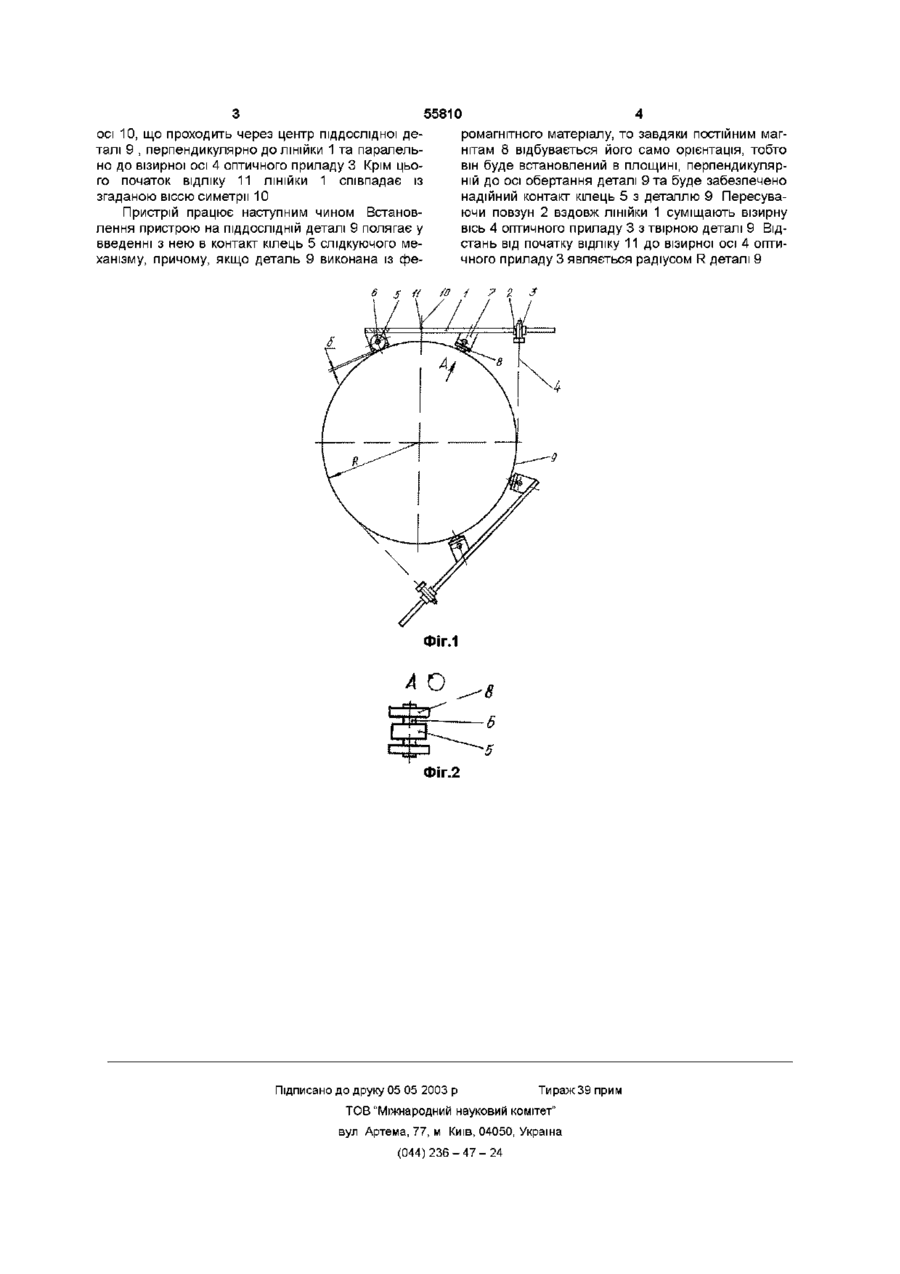

Пристрій для вимірювання ЛІНІЙНИХ розмірів, що містить лінійку, на якій встановлений повзун, та Винахід відноситься до оптико-механічних вимірювальних приладів і призначений для вимірювання діаметрів великогабаритних деталей машин в процесі роботи Відомий пристрій проекційного типу для вимірювання ЛІНІЙНИХ розмірів (Рубинов А Д Контроль больших размеров в машиностроении Справочник - Л Машиностроение, -1982, - 154с) Даний пристрій має великі габарити, більші від розмірів самої деталі, громіздку оптичну систему, потребує постійного джерела світла, внаслідок чого не може застосовуватись при вимірюванні діаметрів великогабаритних деталей в процесі роботи Найбільш близьким по технічній суті до запропонованого є пристрій для вимірювання ЛІНІЙНИХ розмірів, що містить лінійку, на якій встановлений повзун, та оптичний прилад [АС СРСР №584179, кл G01B11/08, 1977р] Відомий пристрій передбачає встановлення контактних роликів з обох діаметрально-протилежних боків піддослідної деталі, але це не можливо коли и розміри сягають 2м і більше, оскільки зростає його матеріалоємність Крім цього при діаметрах ПІДДОСЛІДНИХ деталей 1м і більше не можлива точна орієнтація контактних роликів в площині, що проходить через центр обертання деталі, що вносить значні похибки у вимірювання В основу винаходу поставлена задача створення такого пристрою для вимірювання ЛІНІЙНИХ розмірів, в якому наявність слідкуючого механізму та нове розташування оптичного приладу дозволить розширити діапазон вимірювань практично оптичний прилад, який відрізняється тим, що лінійка оснащена слідкуючим механізмом, який виконаний у вигляді двох циліндричних кілець, встановлених з можливістю обертання на паралельних осях в одній площині, і постійних магнітів, симетрично закріплених по боках циліндричних кілець з зазорами відносно деталі, причому вісь симетрії слідкуючого механізму паралельна візирній осі оптичного приладу, а останній встановлений на повзуні до необмежених границь і підвищити їх точність Поставлена задача вирішується тим, що в пристрої для вимірювання ЛІНІЙНИХ розмірів, що містить лінійку, на якій встановлений повзун, та оптичний прилад, згідно з винаходом, лінійка оснащена слідкуючим механізмом, який виконаний у вигляді двох циліндричних кілець, встановлених з можливістю обертання на паралельних осях в одній площині, і постійних магнітів, симетрично закріплених по боках циліндричних кілець з зазорами відносно деталі, причому вісь симетрії слідкуючого механізму паралельна візирній осі оптичного приладу, а останній встановлений на повзуні Оснащення пристрою слідкуючим механізмом дозволяє змінити його базування, за рахунок чого розширюється діапазон вимірювань та підвищується їх точність На фіг 1 представлена схема пристрою для вимірювання ЛІНІЙНИХ розмірів у двох різних положеннях, на фіг 2 - вид А на фіг 1 Пристрій включає лінійку 1 з повзуном 2, на якому встановлено оптичний прилад 3 так, що його візирна вісь 4 перпендикулярна до ЛІНІЙКИ 1 Слідкуючий механізм приладу складається з двох циліндричних кілець 5, встановлених з можливістю обертання на паралельних осях 6 в одній площині, які в свою чергу закріплені в симетрично розташованих кронштейнах 7 з постійними магнітами 8, закріпленими на вільних кінцях кронштейні в 7 з зазорами 6 відносно поверхні піддослідної деталі 9 Таке конструктивне виконання слідкуючого механізму забезпечує його симетричність відносно 00 ю ю 55810 осі 10, що проходить через центр піддослідної деталі 9 , перпендикулярно до ЛІНІЙКИ 1 та паралельно до візирної осі 4 оптичного приладу 3 Крім цього початок відліку 11 ЛІНІЙКИ 1 співпадає із згаданою віссю симетрії 10 Пристрій працює наступним чином Встановлення пристрою на ПІДДОСЛІДНІЙ деталі 9 полягає у введенні з нею в контакт кілець 5 слідкуючого механізму, причому, якщо деталь 9 виконана із фе ромагнітного матеріалу, то завдяки постійним магнітам 8 відбувається його само орієнтація, тобто він буде встановлений в площині, перпендикулярній до осі обертання деталі 9 та буде забезпечено надійний контакт кілець 5 з деталлю 9 Пересуваючи повзун 2 вздовж ЛІНІЙКИ 1 суміщають візирну вісь 4 оптичного приладу 3 з твірною деталі 9 Відстань від початку відліку 11 до візирної осі 4 оптичного приладу 3 являється радіусом R деталі 9 Фіг.2 Підписано до друку 05 05 2003 р Тираж 39 прим ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)236-47-24
