Спосіб склеювання шпону підвищеної вологості

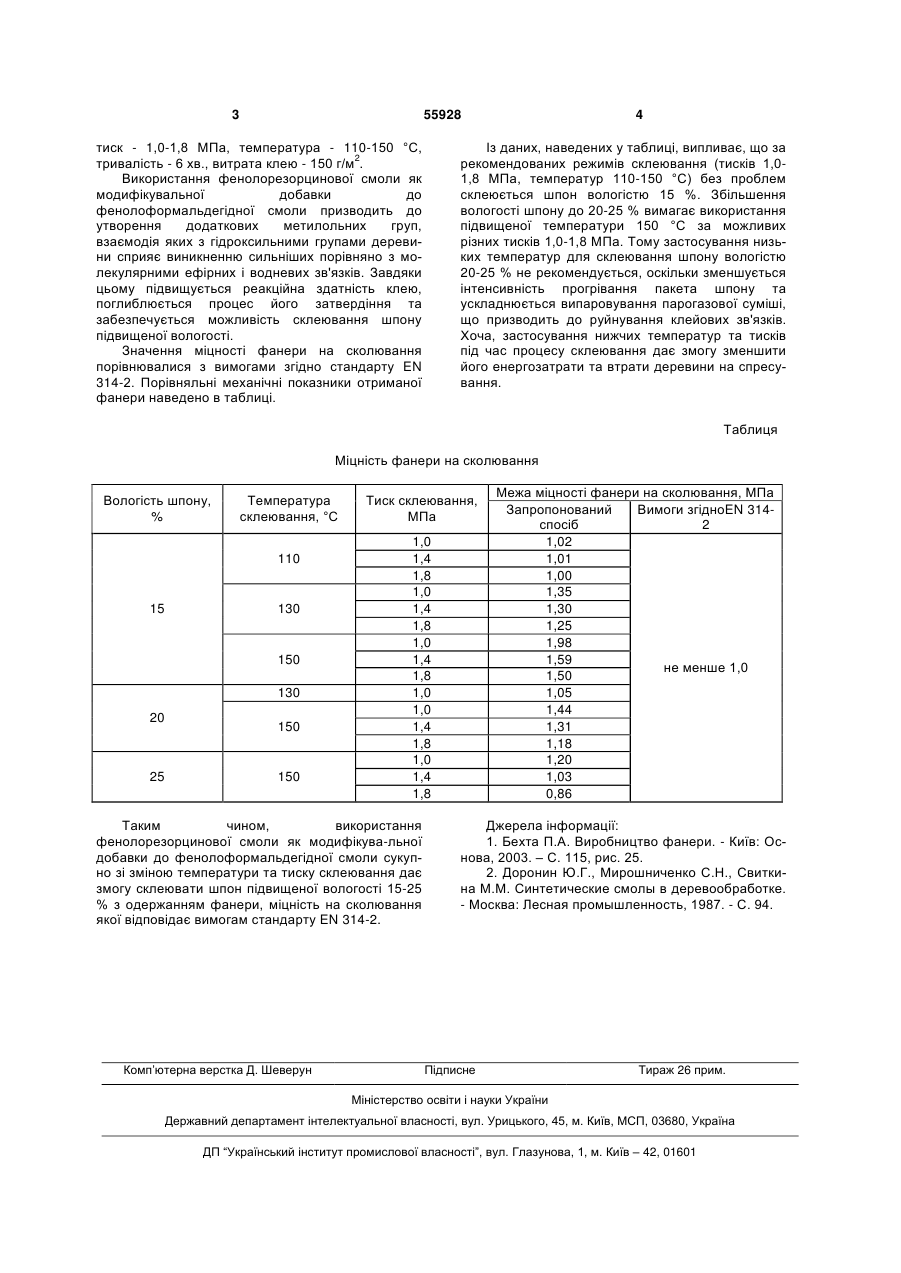

Спосіб склеювання шпону підвищеної вологості, що включає операції виготовлення шпону, су 3 55928 тиск - 1,0-1,8 МПа, температура - 110-150 °С, тривалість - 6 хв., витрата клею - 150 г/м2. Використання фенолорезорцинової смоли як модифікувальної добавки до фенолоформальдегідної смоли призводить до утворення додаткових метилольних груп, взаємодія яких з гідроксильними групами деревини сприяє виникненню сильніших порівняно з молекулярними ефірних і водневих зв'язків. Завдяки цьому підвищується реакційна здатність клею, поглиблюється процес його затвердіння та забезпечується можливість склеювання шпону підвищеної вологості. Значення міцності фанери на сколювання порівнювалися з вимогами згідно стандарту EN 314-2. Порівняльні механічні показники отриманої фанери наведено в таблиці. 4 Із даних, наведених у таблиці, випливає, що за рекомендованих режимів склеювання (тисків 1,01,8 МПа, температур 110-150 °С) без проблем склеюється шпон вологістю 15 %. Збільшення вологості шпону до 20-25 % вимагає використання підвищеної температури 150 °С за можливих різних тисків 1,0-1,8 МПа. Тому застосування низьких температур для склеювання шпону вологістю 20-25 % не рекомендується, оскільки зменшується інтенсивність прогрівання пакета шпону та ускладнюється випаровування парогазової суміші, що призводить до руйнування клейових зв'язків. Хоча, застосування нижчих температур та тисків під час процесу склеювання дає змогу зменшити його енергозатрати та втрати деревини на спресування. Таблиця Міцність фанери на сколювання Вологість шпону, % Температура склеювання, °С 110 15 130 150 130 20 25 150 150 Тиск склеювання, МПа 1,0 1,4 1,8 1,0 1,4 1,8 1,0 1,4 1,8 1,0 1,0 1,4 1,8 1,0 1,4 1,8 Таким чином, використання фенолорезорцинової смоли як модифікува-льної добавки до фенолоформальдегідної смоли сукупно зі зміною температури та тиску склеювання дає змогу склеювати шпон підвищеної вологості 15-25 % з одержанням фанери, міцність на сколювання якої відповідає вимогам стандарту EN 314-2. Комп’ютерна верстка Д. Шеверун Межа міцності фанери на сколювання, МПа Запропонований Вимоги згідноEN 314спосіб 2 1,02 1,01 1,00 1,35 1,30 1,25 1,98 1,59 не менше 1,0 1,50 1,05 1,44 1,31 1,18 1,20 1,03 0,86 Джерела інформації: 1. Бехта П.А. Виробництво фанери. - Київ: Основа, 2003. – С. 115, рис. 25. 2. Доронин Ю.Г., Мирошниченко С.Н., Свиткина М.М. Синтетические смолы в деревообработке. - Москва: Лесная промышленность, 1987. - С. 94. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
