Спосіб визначення міцності втулок на стиснення
Номер патенту: 56046
Опубліковано: 27.12.2010
Автори: КОТРЕЧКО ОЛЕКСІЙ ОЛЕКСІЙОВИЧ, Михайлович Ярослав Миколайович
Формула / Реферат
Спосіб визначення міцності втулок на стиснення, що включає прикладання зусилля до бокових поверхонь втулки, розміщеної між двома паралельними пластинами, який відрізняється тим, що на внутрішніх поверхнях втулки у вертикальній площині, що проходить через її вісь, виконують зверху і знизу два гострі надрізи глибиною 1 мм з кутом при вершині 30°, при цьому напрямок прикладання стискуючих зусиль і вершин надрізів суміщають в одній площині, чим забезпечують розповсюдження тріщини при менших навантаженнях, а оцінку чутливості деревини до надрізу визначають ефективним коефіцієнтом концентрації напружень при стисненні Kwст, який розраховують відношенням величин міцності втулок на стиснення з надрізом swн до міцності втулок на стиснення без надрізу sw однакового робочого поперечного перерізу Ао нетто.
Текст

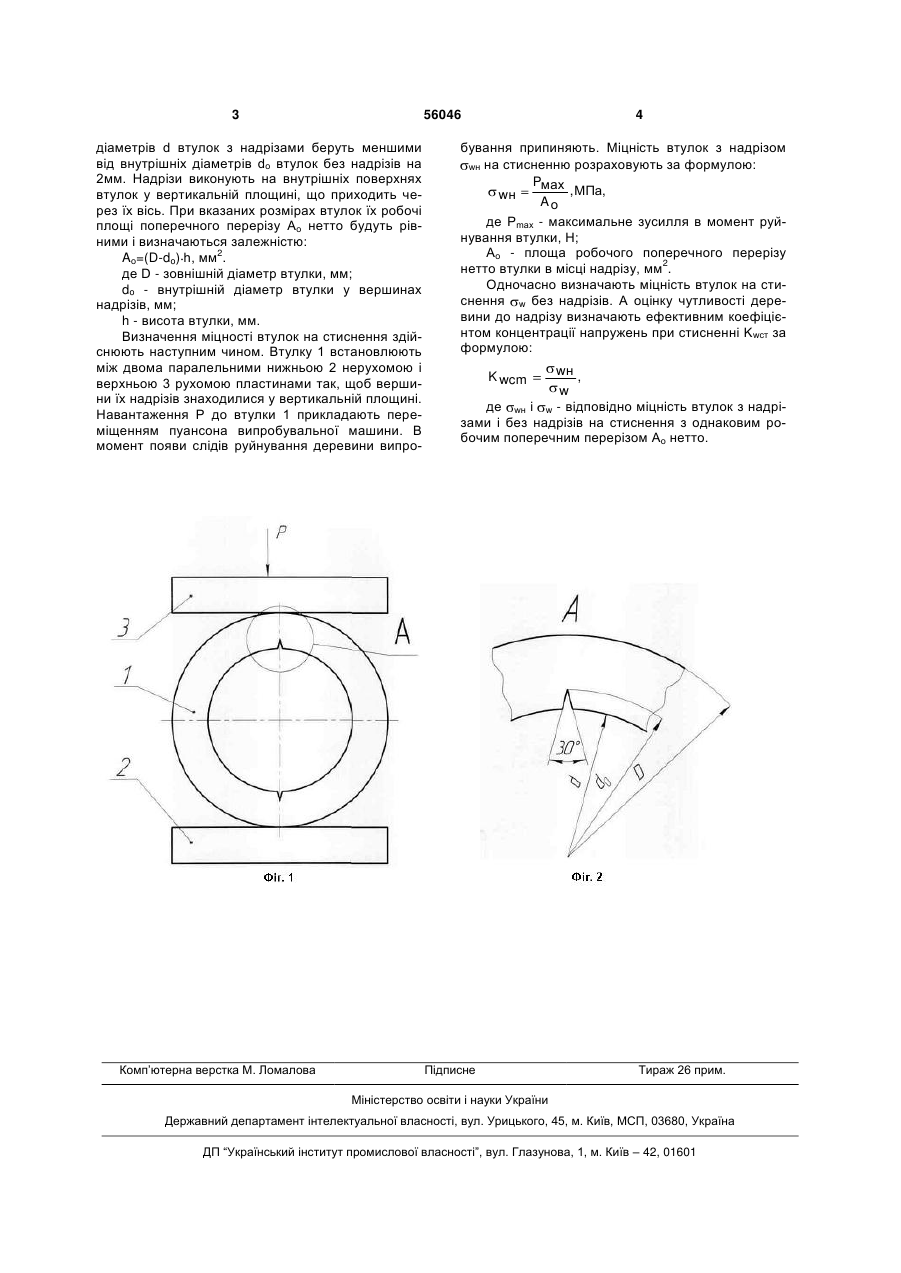

Спосіб визначення міцності втулок на стиснення, що включає прикладання зусилля до бокових поверхонь втулки, розміщеної між двома паралельними пластинами, який відрізняється тим, що на внутрішніх поверхнях втулки у вертикальній площині, що проходить через її вісь, виконують 3 56046 діаметрів d втулок з надрізами беруть меншими від внутрішніх діаметрів dо втулок без надрізів на 2мм. Надрізи виконують на внутрішніх поверхнях втулок у вертикальній площині, що приходить через їх вісь. При вказаних розмірах втулок їх робочі площі поперечного перерізу Ао нетто будуть рівними і визначаються залежністю: Aо=(D-do) h, мм2. де D - зовнішній діаметр втулки, мм; do - внутрішній діаметр втулки у вершинах надрізів, мм; h - висота втулки, мм. Визначення міцності втулок на стиснення здійснюють наступним чином. Втулку 1 встановлюють між двома паралельними нижньою 2 нерухомою і верхньою 3 рухомою пластинами так, щоб вершини їх надрізів знаходилися у вертикальній площині. Навантаження Р до втулки 1 прикладають переміщенням пуансона випробувальної машини. В момент появи слідів руйнування деревини випро Комп’ютерна верстка М. Ломалова 4 бування припиняють. Міцність втулок з надрізом wн на стисненню розраховують за формулою: Pмах , МПа, wн Aо де Рmах - максимальне зусилля в момент руйнування втулки, Н; Ао - площа робочого поперечного перерізу нетто втулки в місці надрізу, мм2. Одночасно визначають міцність втулок на стиснення w без надрізів. А оцінку чутливості деревини до надрізу визначають ефективним коефіцієнтом концентрації напружень при стисненні Kwст за формулою: wн , w де wн і w - відповідно міцність втулок з надрізами і без надрізів на стиснення з однаковим робочим поперечним перерізом Ао нетто. K wcm Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюMethod for determination of strength of bushings at compression
Автори англійськоюKotrechko Oleksii Oleksiiovych, Mykhailovych Yaroslav Mykolaiovych
Назва патенту російськоюСпособ определения прочности втулок на сжатие
Автори російськоюКотречко Алексей Алексеевич, Михайлович Ярослав Николаевич
МПК / Мітки
МПК: G01N 3/00
Мітки: стиснення, спосіб, міцності, втулок, визначення
