Спосіб визначення міцності втулок на стиснення

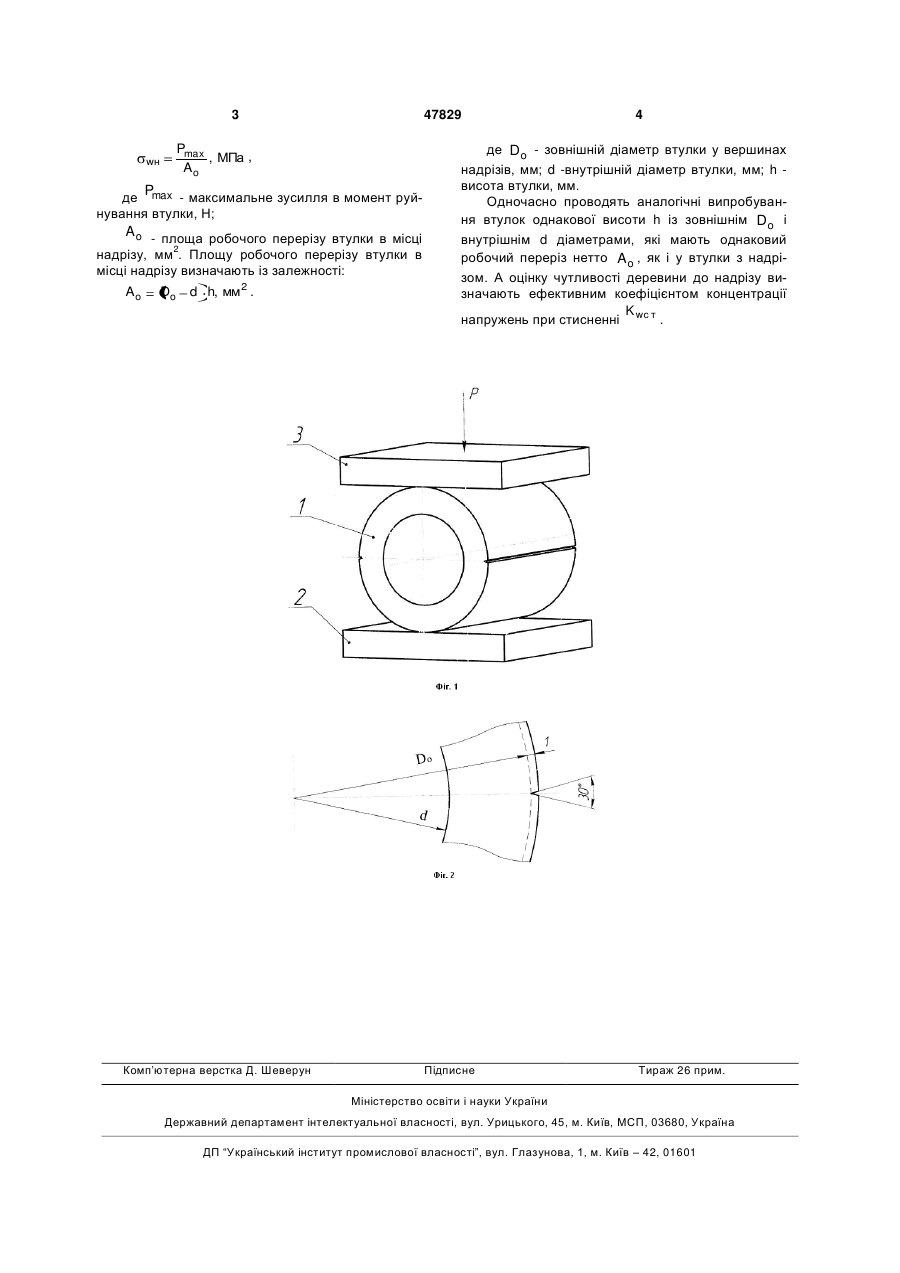

Спосіб визначення міцності втулок на стиснення, що включає прикладання зусилля до бокових поверхонь втулки, розміщеної між двома паралельними пластинами, який відрізняється тим, що на зовнішніх поверхнях втулки у горизонтальній площині, яка проходить через її вісь, як концентратор напружень виконують гострі надрізи гли биною 1 мм з кутом при вершині 30°, а оцінку чутливості деревини до надрізу визначають ефективним коефіцієнтом концентрації напружень при сти Корисна модель відноситься до механічних випробувань матеріалів, зокрема може бути використана для визначення міцності втулок на стиснення, виготовлених із деревини. Відомий спосіб, згідно якого міцність втулок на стиснення визначають шляхом прикладання зусилля до зовнішніх протилежних бокових поверхонь. [Патент України на корисну модель №23925, G 01N 3/00. Спосіб визначення міцності гуми на стиснення. Бюл. №8 від 11.06.07]. Враховуючи, що вироби із деревини типу втулок при їх виготовленні шляхом обробки різанням та в процесі роботи можуть мати риски, тріщини та інші пошкодження, які є концентраторами напружень і зменшують здатність деревини чинити опір руйнуванню, доцільно при випробовуваннях створювати умови, наближені до експлуатаційних. Корисною моделлю ставиться завдання розширення інформативності відомого способу, який забезпечить дослідження впливу концентратора напружень на міцність деревини при стисненні. Поставлене корисною моделлю завдання досягається тим, що у способі визначення міцності втулок на стиснення, який включає прикладання зусилля до бокових поверхонь втулки, розміщеної між двома паралельними пластинами, згідно корисної моделі на зовнішніх поверхнях втулки у горизонтальній площині, що проходить через її вісь, як концентратор напружень виконують гострі надрізи глибиною 1 мм з кутом при вершині 30°, а оцінку чутливості деревини до надрізу визначають ефективним коефіцієнтом концентрації напружень при K стисненні wс т , який розраховують відношенням K wс т , який розраховують відношенням величин міцності втулок з надрізом сті втулок без надрізу перерізу до міцно однакового робочого нетто за формулою: Ao сті втулок без надрізу однакового робочого перерізу Ао нетто за формулою: K wс т (13) до міцно w wн w , На фіг. 1 представлена схема випробування втулки на стиснення; на фіг. 2 - розміри надрізу. Для реалізації поставленого корисною моделлю завдання із деревини виготовляють зразок у вигляді втулки, на бокових поверхнях якої в горизонтальній площині, що проходить через її вісь виконують два гострі надрізи глибиною 1 мм з кутом при вершині 30°. Визначення міцності втулок на стиснення здійснюють наступним чином. Втулку 1 встановлюють між двома паралельними нижньою 2 нерухомою і верхньою 3 рухомою пластиною, до якої прикладають навантаження Р переміщенням пуансона випробувальної машини. В момент появи слідів руйнування деревини випробування припиняють. Міцність втулок на стиснення розраховують за формулою: 47829 wн (11) величин міцності втулок з надрізом U σ wн . σw UA K wс т σw σ wн (19) сненні 3 wн 47829 Pmax , МПа , Ao P де max - максимальне зусилля в момент руйнування втулки, Н; A o - площа робочого перерізу втулки в місці надрізу, мм2. Площу робочого перерізу втулки в місці надрізу визначають із залежності: Ao Do d h, мм2 . Комп’ютерна верстка Д. Шеверун 4 де D o - зовнішній діаметр втулки у вершинах надрізів, мм; d -внутрішній діаметр втулки, мм; h висота втулки, мм. Одночасно проводять аналогічні випробування втулок однакової висоти h із зовнішнім D o і внутрішнім d діаметрами, які мають однаковий робочий переріз нетто A o , як і у втулки з надрізом. А оцінку чутливості деревини до надрізу визначають ефективним коефіцієнтом концентрації K напружень при стисненні wс т . Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
