Спосіб визначення міцності втулок
Формула / Реферат
Спосіб визначення міцності втулок, що включає прикладання навантаження до їх внутрішніх поверхонь, який відрізняється тим, що зміну напрямку зусилля від верхньої головки випробувальної машини з вертикального до горизонтального, направленого перпендикулярно до внутрішньої поверхні втулки, забезпечують за допомогою сегментів, шарнірно з’єднаних з хрестовинами, нижня з яких є опорною плитою пристрою, а до хвостовика верхньої прикладають навантаження.
Текст

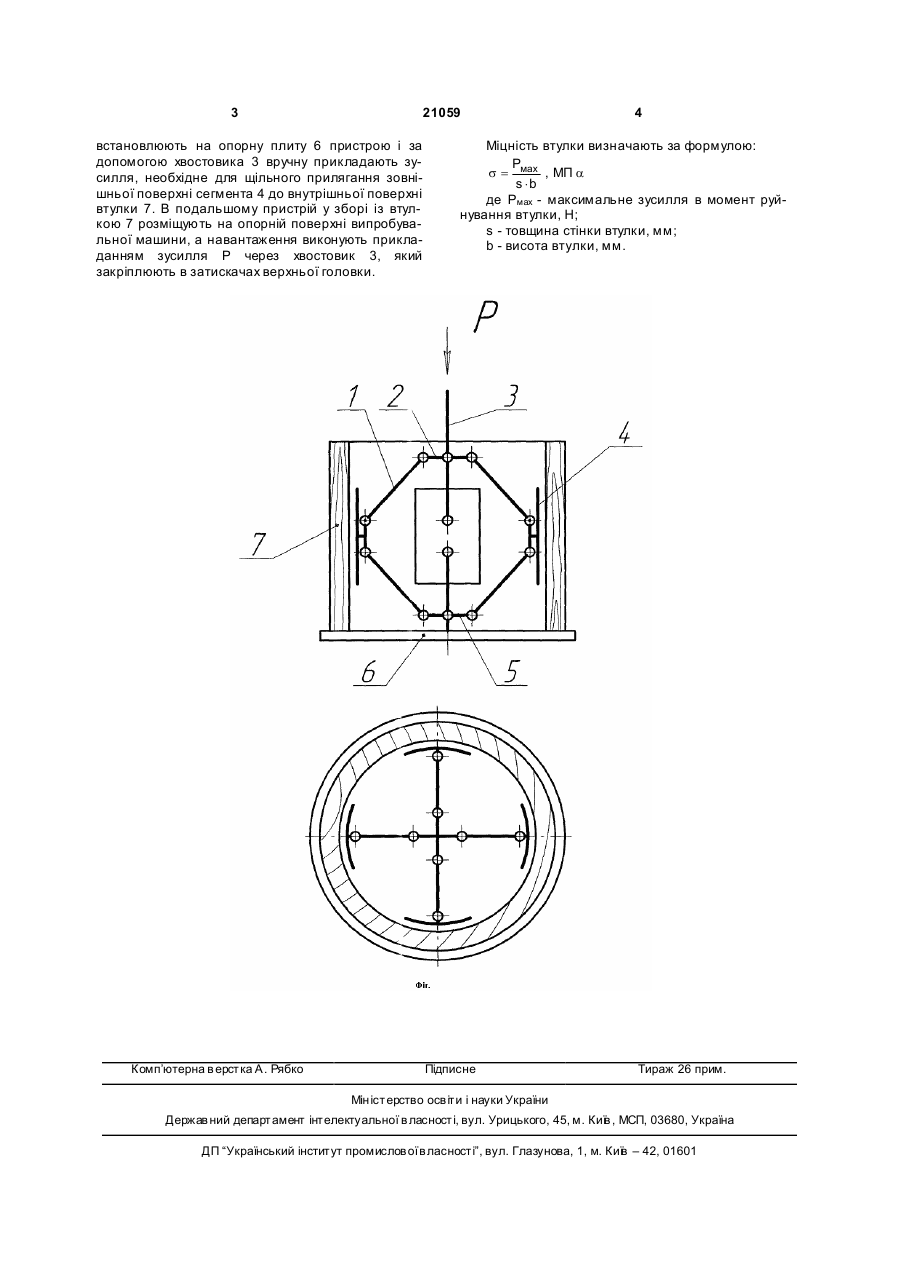

Спосіб визначення міцності втулок, що включає прикладання навантаження до їх вн утрішніх 3 21059 встановлюють на опорну плиту 6 пристрою і за допомогою хвостовика 3 вручну прикладають зусилля, необхідне для щільного прилягання зовнішньої поверхні сегмента 4 до внутрішньої поверхні втулки 7. В подальшому пристрій у зборі із втулкою 7 розміщують на опорній поверхні випробувальної машини, а навантаження виконують прикладанням зусилля Р через хвостовик 3, який закріплюють в затискачах верхньої головки. Комп’ютерна в ерстка А. Рябко 4 Міцність втулки визначають за формулою: P s = мах , МП a s ×b де Рмах - максимальне зусилля в момент руйнування втулки, Н; s - товщина стінки втулки, мм; b - висота втулки, мм. Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюMethod for determining the strength of a bushing
Автори англійськоюKotrechko Oleksii Oleksiiovych
Назва патенту російськоюСпособ определения прочности втулки
Автори російськоюКотречко Алексей Алексеевич
МПК / Мітки
МПК: G01N 3/00
Мітки: втулок, міцності, визначення, спосіб
Код посилання
