Модифікований редисперсійний порошок

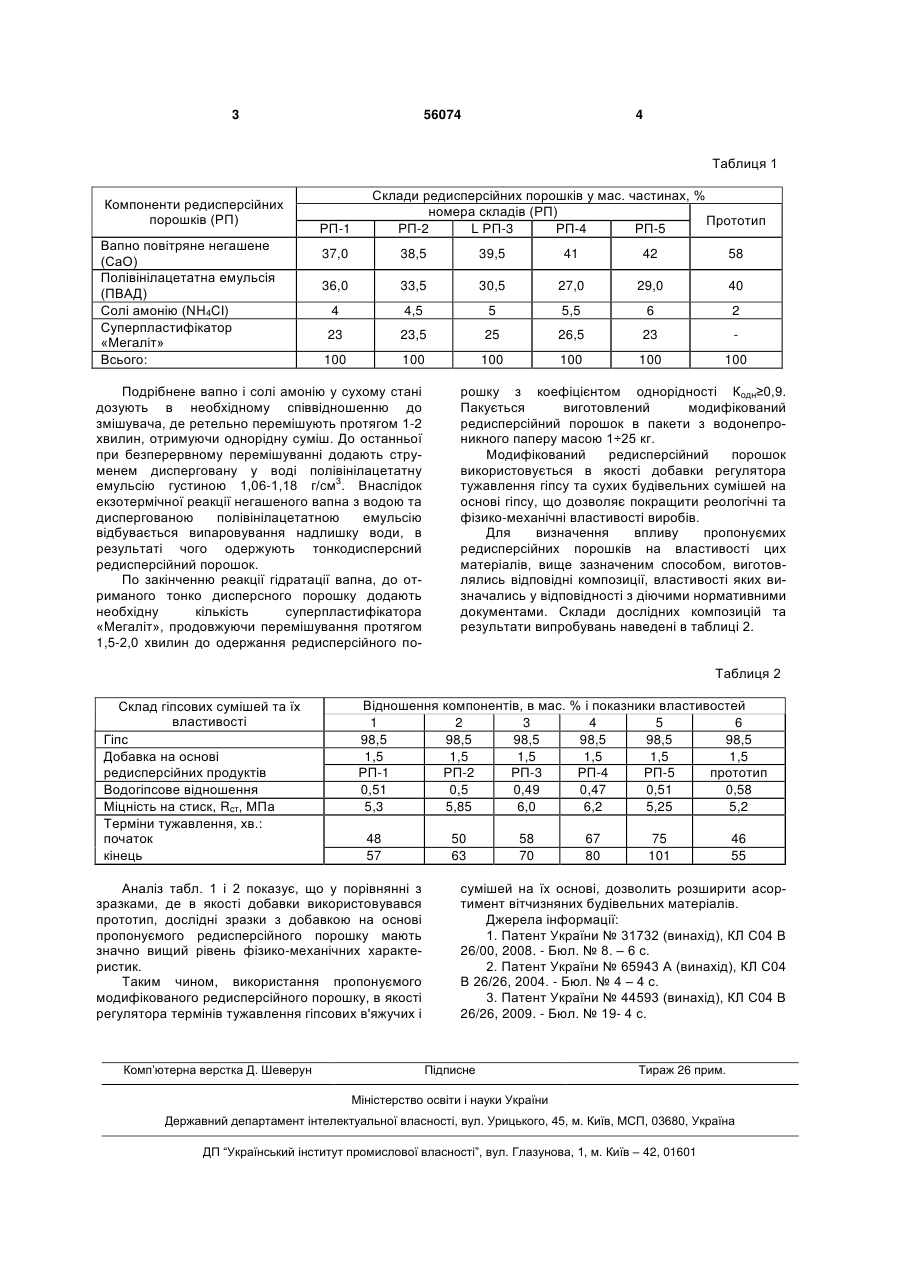

Модифікований редисперсійний порошок, що включає повітряне вапно негашене, полівінілацетатну емульсію та солі амонію, який відрізняється тим, що він додатково містить суперпластифікатор "Мегаліт" при такому співвідношенні компонентів, мас. %: вапно повітряне негашене 37,0-42,0 полівінілацетатна емульсія 29,0-36,0 солі амонію 4,0-6,0 суперпластифікатор "Мегаліт" 21,0-25,0. (19) (21) u201007598 (22) 17.06.2010 (24) 27.12.2010 (46) 27.12.2010, Бюл.№ 24, 2010 р. (72) ДЕРЕВ'ЯНКО ВІКТОР МИКОЛАЙОВИЧ, ДРОЗД АНДРІЙ АНАТОЛЬОВИЧ, ШАПОВАЛОВА ОКСАНА ВІКТОРІВНА, КОНДРАТЬЄВА НАТАЛЬЯ ВІКТОРІВНА, ДРОЗД АНТОНІНА ПЕТРІВНА (73) ДЕРЕВ'ЯНКО ВІКТОР МИКОЛАЙОВИЧ 3 56074 4 Таблиця 1 Компоненти редисперсійних порошків (РП) Вапно повітряне негашене (СаО) Полівінілацетатна емульсія (ПВАД) Солі амонію (NH4CI) Суперпластифікатор «Мегаліт» Всього: РП-1 Склади редисперсійних порошків у мас. частинах, % номера складів (РП) Прототип РП-2 L РП-3 РП-4 РП-5 37,0 38,5 39,5 41 42 58 36,0 33,5 30,5 27,0 29,0 40 4 4,5 5 5,5 6 2 23 23,5 25 26,5 23 100 100 100 100 100 100 Подрібнене вапно і солі амонію у сухому стані дозують в необхідному співвідношенню до змішувача, де ретельно перемішують протягом 1-2 хвилин, отримуючи однорідну суміш. До останньої при безперервному перемішуванні додають струменем дисперговану у воді полівінілацетатну емульсію густиною 1,06-1,18 г/см3. Внаслідок екзотермічної реакції негашеного вапна з водою та диспергованою полівінілацетатною емульсію відбувається випаровування надлишку води, в результаті чого одержують тонкодисперсний редисперсійний порошок. По закінченню реакції гідратації вапна, до отриманого тонко дисперсного порошку додають необхідну кількість суперпластифікатора «Мегаліт», продовжуючи перемішування протягом 1,5-2,0 хвилин до одержання редисперсійного по рошку з коефіцієнтом однорідності Кодн≥0,9. Пакується виготовлений модифікований редисперсійний порошок в пакети з водонепроникного паперу масою 1÷25 кг. Модифікований редисперсійний порошок використовується в якості добавки регулятора тужавлення гіпсу та сухих будівельних сумішей на основі гіпсу, що дозволяє покращити реологічні та фізико-механічні властивості виробів. Для визначення впливу пропонуємих редисперсійних порошків на властивості цих матеріалів, вище зазначеним способом, виготовлялись відповідні композиції, властивості яких визначались у відповідності з діючими нормативними документами. Склади дослідних композицій та результати випробувань наведені в таблиці 2. Таблиця 2 Склад гіпсових сумішей та їх властивості Гіпс Добавка на основі редисперсійних продуктів Водогіпсове відношення Міцність на стиск, Rcт, МПа Терміни тужавлення, хв.: початок кінець Відношення компонентів, в мас. % і показники властивостей 1 2 3 4 5 6 98,5 98,5 98,5 98,5 98,5 98,5 1,5 1,5 1,5 1,5 1,5 1,5 РП-1 РП-2 РП-3 РП-4 РП-5 прототип 0,51 0,5 0,49 0,47 0,51 0,58 5,3 5,85 6,0 6,2 5,25 5,2 48 57 Аналіз табл. 1 і 2 показує, що у порівнянні з зразками, де в якості добавки використовувався прототип, дослідні зразки з добавкою на основі пропонуємого редисперсійного порошку мають значно вищий рівень фізико-механічних характеристик. Таким чином, використання пропонуємого модифікованого редисперсійного порошку, в якості регулятора термінів тужавлення гіпсових в'яжучих і Комп’ютерна верстка Д. Шеверун 50 63 58 70 67 80 75 101 46 55 сумішей на їх основі, дозволить розширити асортимент вітчизняних будівельних матеріалів. Джерела інформації: 1. Патент України № 31732 (винахід), КЛ С04 В 26/00, 2008. - Бюл. № 8. – 6 с. 2. Патент України № 65943 А (винахід), КЛ С04 В 26/26, 2004. - Бюл. № 4 – 4 с. 3. Патент України № 44593 (винахід), КЛ С04 В 26/26, 2009. - Бюл. № 19- 4 с. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
