Пристрій для запису та зчитування інформації з магнітного носія
Формула / Реферат
Пристрій для запису та зчитування інформації з магнітного носія, що містить плаский магнітний носій, блок запису, П-подібну головку запису, однощілинні головки зчитування, резонансні підсилювачі, фазові детектори, порогові елементи, елементи НІ, елементи І, дешифратор та виконавчий блок, причому дві додаткові однощілинні головки зчитування розміщені симетрично від осі магнітного носія по відношенню до двох основних головок, при цьому кожна з додаткових однощілинних головок зчитування з'єднана з відповідною симетрично розміщеною основною однощілинною головкою зчитування послідовно зустрічно, який відрізняється тим, що у пристрої розташовано додаткові шосту та сьому однощілинні головки зчитування, розміщені на одній прямій з трьома основними однощілинними головками зчитування симетрично по обидва боки від крайніх з них на відстані, що дорівнює половині ширини полюса головки запису, при цьому обмотки додаткових однощілинних головок зчитування та центральної основної однощілинної головки зчитування з'єднано послідовно зустрічно.
Текст

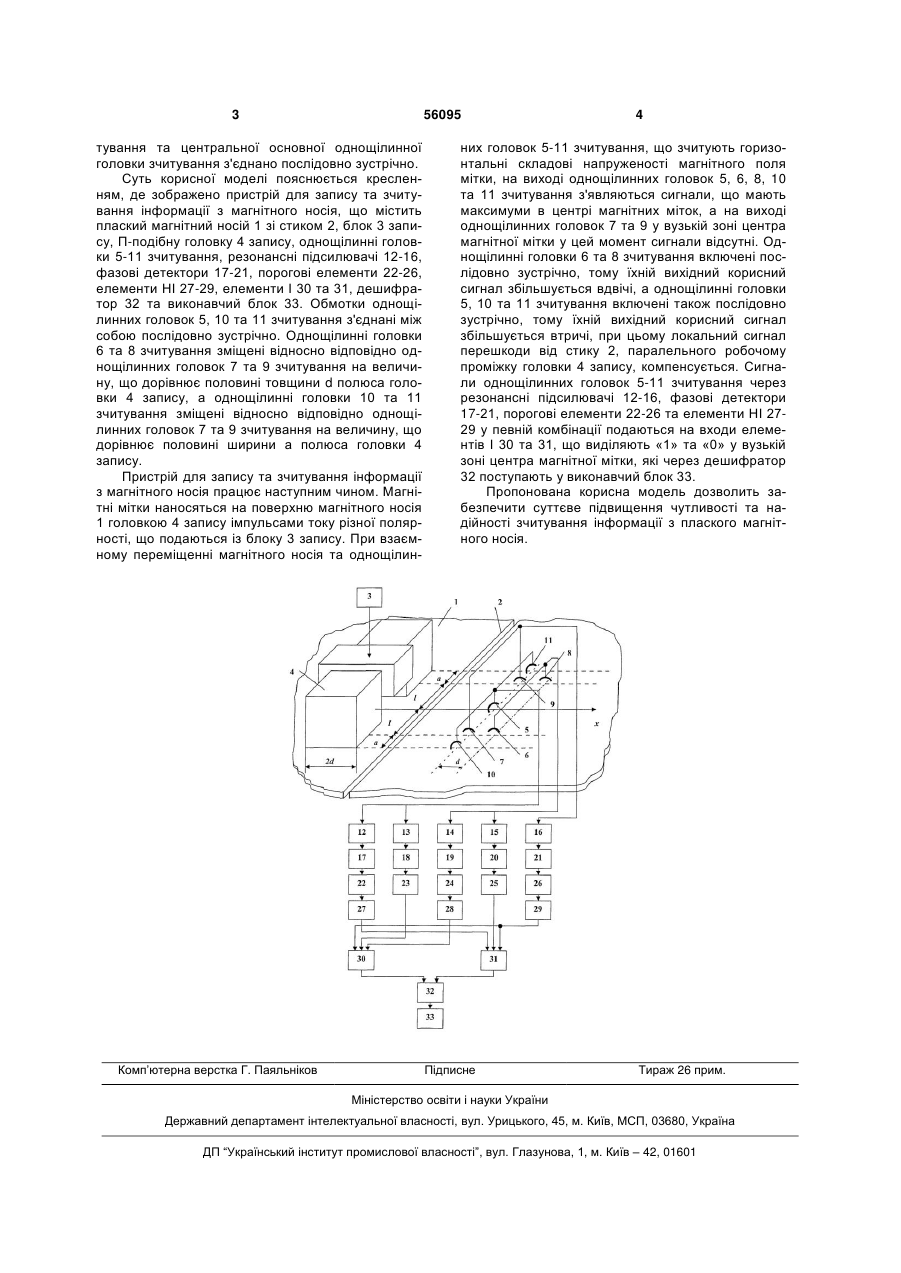

Пристрій для запису та зчитування інформації з магнітного носія, що містить плаский магнітний носій, блок запису, П-подібну головку запису, однощілинні головки зчитування, резонансні підсилювачі, фазові детектори, порогові елементи, елементи НІ, елементи І, дешифратор та виконавчий блок, причому дві додаткові однощілинні головки зчитування розміщені симетрично від осі маг 3 56095 тування та центральної основної однощілинної головки зчитування з'єднано послідовно зустрічно. Суть корисної моделі пояснюється кресленням, де зображено пристрій для запису та зчитування інформації з магнітного носія, що містить плаский магнітний носій 1 зі стиком 2, блок 3 запису, П-подібну головку 4 запису, однощілинні головки 5-11 зчитування, резонансні підсилювачі 12-16, фазові детектори 17-21, порогові елементи 22-26, елементи НІ 27-29, елементи І 30 та 31, дешифратор 32 та виконавчий блок 33. Обмотки однощілинних головок 5, 10 та 11 зчитування з'єднані між собою послідовно зустрічно. Однощілинні головки 6 та 8 зчитування зміщені відносно відповідно однощілинних головок 7 та 9 зчитування на величину, що дорівнює половині товщини d полюса головки 4 запису, а однощілинні головки 10 та 11 зчитування зміщені відносно відповідно однощілинних головок 7 та 9 зчитування на величину, що дорівнює половині ширини а полюса головки 4 запису. Пристрій для запису та зчитування інформації з магнітного носія працює наступним чином. Магнітні мітки наносяться на поверхню магнітного носія 1 головкою 4 запису імпульсами току різної полярності, що подаються із блоку 3 запису. При взаємному переміщенні магнітного носія та однощілин Комп’ютерна верстка Г. Паяльніков 4 них головок 5-11 зчитування, що зчитують горизонтальні складові напруженості магнітного поля мітки, на виході однощілинних головок 5, 6, 8, 10 та 11 зчитування з'являються сигнали, що мають максимуми в центрі магнітних міток, а на виході однощілинних головок 7 та 9 у вузькій зоні центра магнітної мітки у цей момент сигнали відсутні. Однощілинні головки 6 та 8 зчитування включені послідовно зустрічно, тому їхній вихідний корисний сигнал збільшується вдвічі, а однощілинні головки 5, 10 та 11 зчитування включені також послідовно зустрічно, тому їхній вихідний корисний сигнал збільшується втричі, при цьому локальний сигнал перешкоди від стику 2, паралельного робочому проміжку головки 4 запису, компенсується. Сигнали однощілинних головок 5-11 зчитування через резонансні підсилювачі 12-16, фазові детектори 17-21, порогові елементи 22-26 та елементи НІ 2729 у певній комбінації подаються на входи елементів І 30 та 31, що виділяють «1» та «0» у вузькій зоні центра магнітної мітки, які через дешифратор 32 поступають у виконавчий блок 33. Пропонована корисна модель дозволить забезпечити суттєве підвищення чутливості та надійності зчитування інформації з плаского магнітного носія. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюMagnetic carrier-recording device for information readout
Автори англійськоюSmyrnyi Mykhailo Fedorovych
Назва патенту російськоюУстройство для записи и считывания информации с магнитного носителя
Автори російськоюСмирный Михаил Федорович
МПК / Мітки
МПК: G06K 7/08
Мітки: запису, пристрій, магнітного, носія, інформації, зчитування
