Пристрій для запису та зчитування інформації з магнітного носія

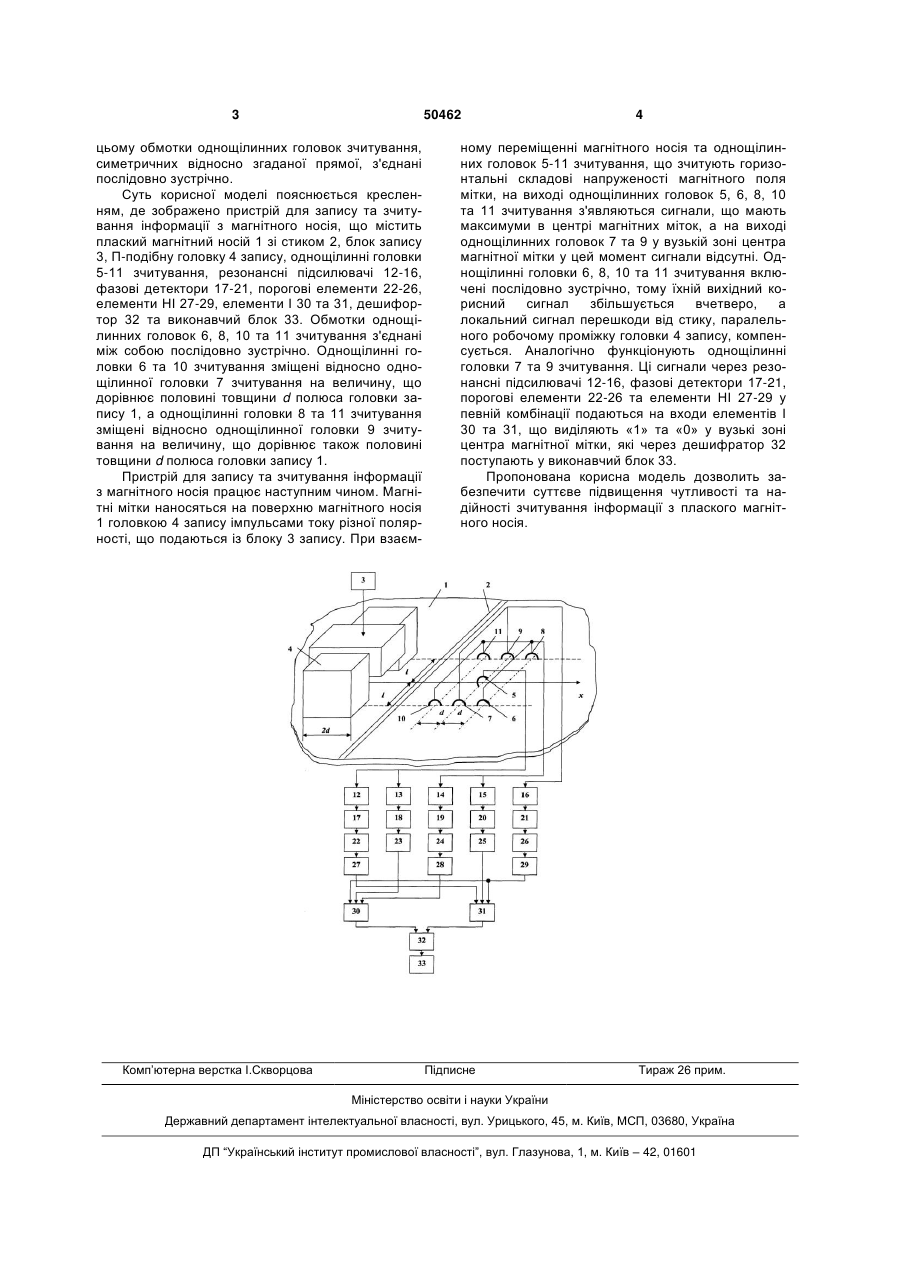

Пристрій для запису та зчитування інформації з магнітного носія, що містить плаский магнітний носій, блок запису, П-подібну головку запису, однощілинні головки зчитування, резонансні підсилювачі, фазові детектори, порогові елементи, елементи НІ, елементи І, дешифратор та виконавчий блок, причому дві додаткові однощілинні головки зчитування розміщені симетрично від осі магнітного носія по відношенню до двох основних 3 50462 цьому обмотки однощілинних головок зчитування, симетричних відносно згаданої прямої, з'єднані послідовно зустрічно. Суть корисної моделі пояснюється кресленням, де зображено пристрій для запису та зчитування інформації з магнітного носія, що містить плаский магнітний носій 1 зі стиком 2, блок запису 3, П-подібну головку 4 запису, однощілинні головки 5-11 зчитування, резонансні підсилювачі 12-16, фазові детектори 17-21, порогові елементи 22-26, елементи НІ 27-29, елементи І 30 та 31, дешифортор 32 та виконавчий блок 33. Обмотки однощілинних головок 6, 8, 10 та 11 зчитування з'єднані між собою послідовно зустрічно. Однощілинні головки 6 та 10 зчитування зміщені відносно однощілинної головки 7 зчитування на величину, що дорівнює половині товщини d полюса головки запису 1, а однощілинні головки 8 та 11 зчитування зміщені відносно однощілинної головки 9 зчитування на величину, що дорівнює також половині товщини d полюса головки запису 1. Пристрій для запису та зчитування інформації з магнітного носія працює наступним чином. Магнітні мітки наносяться на поверхню магнітного носія 1 головкою 4 запису імпульсами току різної полярності, що подаються із блоку 3 запису. При взаєм Комп’ютерна верстка І.Скворцова 4 ному переміщенні магнітного носія та однощілинних головок 5-11 зчитування, що зчитують горизонтальні складові напруженості магнітного поля мітки, на виході однощілинних головок 5, 6, 8, 10 та 11 зчитування з'являються сигнали, що мають максимуми в центрі магнітних міток, а на виході однощілинних головок 7 та 9 у вузькій зоні центра магнітної мітки у цей момент сигнали відсутні. Однощілинні головки 6, 8, 10 та 11 зчитування включені послідовно зустрічно, тому їхній вихідний корисний сигнал збільшується вчетверо, а локальний сигнал перешкоди від стику, паралельного робочому проміжку головки 4 запису, компенсується. Аналогічно функціонують однощілинні головки 7 та 9 зчитування. Ці сигнали через резонансні підсилювачі 12-16, фазові детектори 17-21, порогові елементи 22-26 та елементи НІ 27-29 у певній комбінації подаються на входи елементів І 30 та 31, що виділяють «1» та «0» у вузькі зоні центра магнітної мітки, які через дешифратор 32 поступають у виконавчий блок 33. Пропонована корисна модель дозволить забезпечити суттєве підвищення чутливості та надійності зчитування інформації з плаского магнітного носія. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
