Пристрій для зчитування з носія магнітного запису

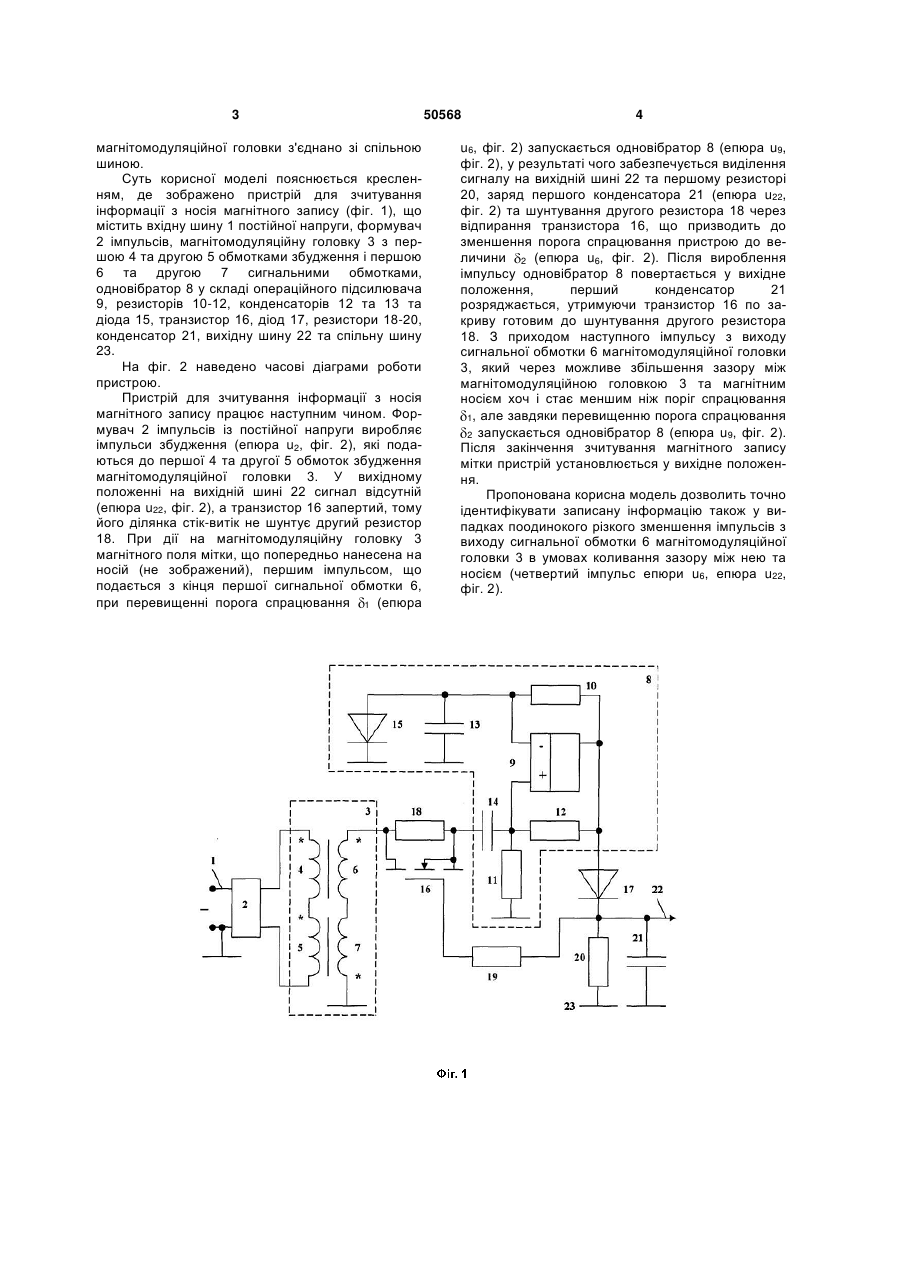

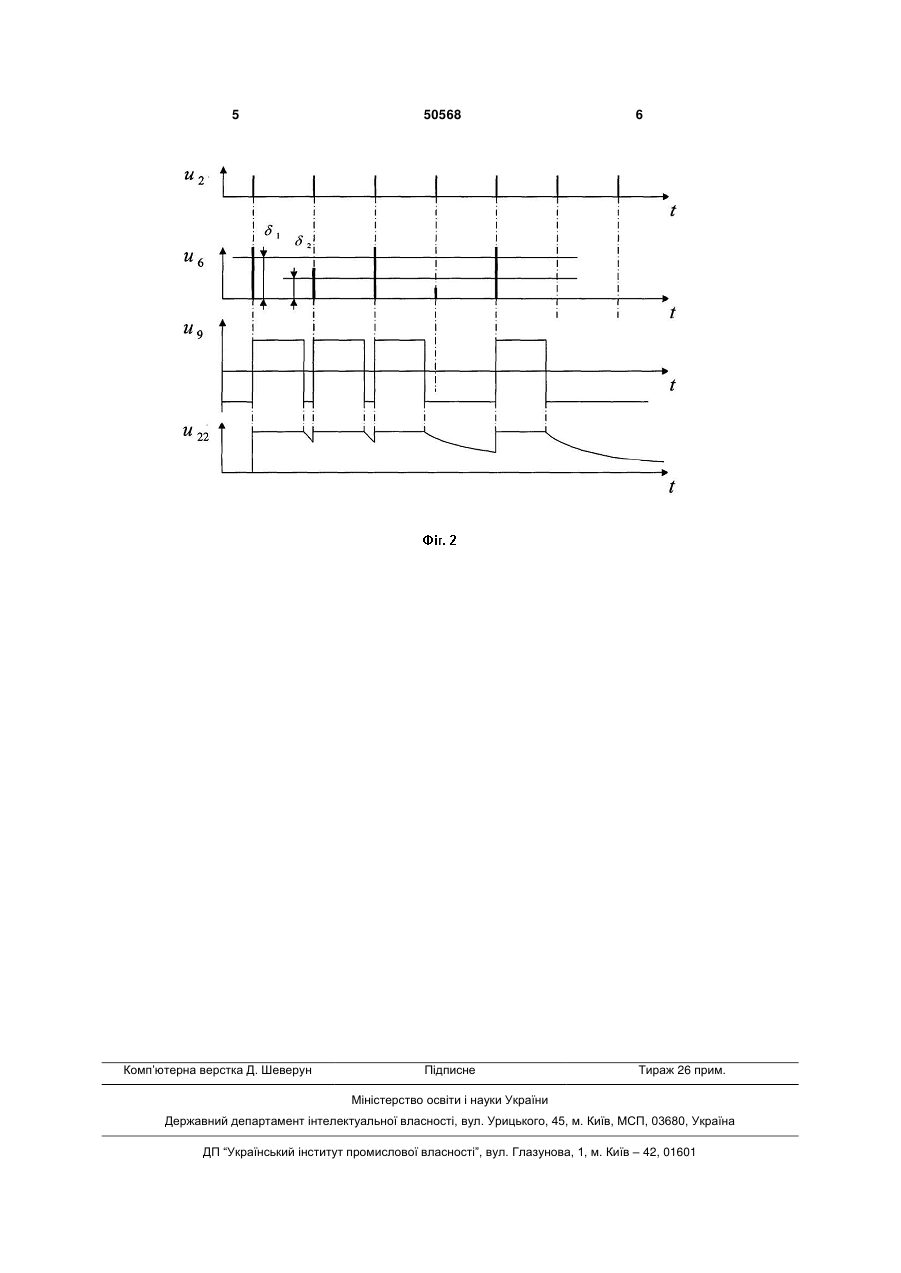

Пристрій для зчитування з носія магнітного запису, що містить формувач імпульсів, між виходами якого підключено з'єднані послідовно та погоджено обмотки збудження магнітомодуляційної головки, перша та друга сигнальні обмотки якої з'єднані послідовно та зустрічно, вихідну шину, 3 магнітомодуляційної головки з'єднано зі спільною шиною. Суть корисної моделі пояснюється кресленням, де зображено пристрій для зчитування інформації з носія магнітного запису (фіг. 1), що містить вхідну шину 1 постійної напруги, формувач 2 імпульсів, магнітомодуляційну головку 3 з першою 4 та другою 5 обмотками збудження і першою 6 та другою 7 сигнальними обмотками, одновібратор 8 у складі операційного підсилювача 9, резисторів 10-12, конденсаторів 12 та 13 та діода 15, транзистор 16, діод 17, резистори 18-20, конденсатор 21, вихідну шину 22 та спільну шину 23. На фіг. 2 наведено часові діаграми роботи пристрою. Пристрій для зчитування інформації з носія магнітного запису працює наступним чином. Формувач 2 імпульсів із постійної напруги виробляє імпульси збудження (епюра u2, фіг. 2), які подаються до першої 4 та другої 5 обмоток збудження магнітомодуляційної головки 3. У вихідному положенні на вихідній шині 22 сигнал відсутній (епюра u22, фіг. 2), а транзистор 16 запертий, тому його ділянка стік-витік не шунтує другий резистор 18. При дії на магнітомодуляційну головку 3 магнітного поля мітки, що попередньо нанесена на носій (не зображений), першим імпульсом, що подається з кінця першої сигнальної обмотки 6, при перевищенні порога спрацювання 1 (епюра 50568 4 u6, фіг. 2) запускається одновібратор 8 (епюра u9, фіг. 2), у результаті чого забезпечується виділення сигналу на вихідній шині 22 та першому резисторі 20, заряд першого конденсатора 21 (епюра u22, фіг. 2) та шунтування другого резистора 18 через відпирання транзистора 16, що призводить до зменшення порога спрацювання пристрою до величини 2 (епюра u6, фіг. 2). Після вироблення імпульсу одновібратор 8 повертається у вихідне положення, перший конденсатор 21 розряджається, утримуючи транзистор 16 по закриву готовим до шунтування другого резистора 18. З приходом наступного імпульсу з виходу сигнальної обмотки 6 магнітомодуляційної головки 3, який через можливе збільшення зазору між магнітомодуляційною головкою 3 та магнітним носієм хоч і стає меншим ніж поріг спрацювання 1, але завдяки перевищенню порога спрацювання 2 запускається одновібратор 8 (епюра u9, фіг. 2). Після закінчення зчитування магнітного запису мітки пристрій установлюється у вихідне положення. Пропонована корисна модель дозволить точно ідентифікувати записану інформацію також у випадках поодинокого різкого зменшення імпульсів з виходу сигнальної обмотки 6 магнітомодуляційної головки 3 в умовах коливання зазору між нею та носієм (четвертий імпульс епюри u6, епюра u22, фіг. 2). 5 Комп’ютерна верстка Д. Шеверун 50568 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
