Перетворювач фаза-вірогідність
Номер патенту: 56112
Опубліковано: 27.12.2010
Автори: Моісєєв Дмитро Володимирович, Сапожніков Микола Євгенович, Скрябіна Олена Валеріївна
Формула / Реферат
Перетворювач фаза-вірогідність, що перетворює вхідну аналогову величину - фазу в дискретну - імовірнісну форму надання даних, який відрізняється тим, що використовується імовірнісна форма надання даних, а також тим, що в схему включено пороговий генератор, на вхід якого подається сигнал, що перетворюється, навантажений на R вхід RS-тригера, на вхід S якого подається сигнал з еталонного лічильника, підімкненого до тактового генератора, вихід RS-тригера навантажений на перший вхід логічного елемента "І", другий вхід якого підімкнений до тактового генератора, сигнал з виходу схеми "І" подається на вихідний лічильник, з якого надходить на перетворювач число-вірогідність.
Текст

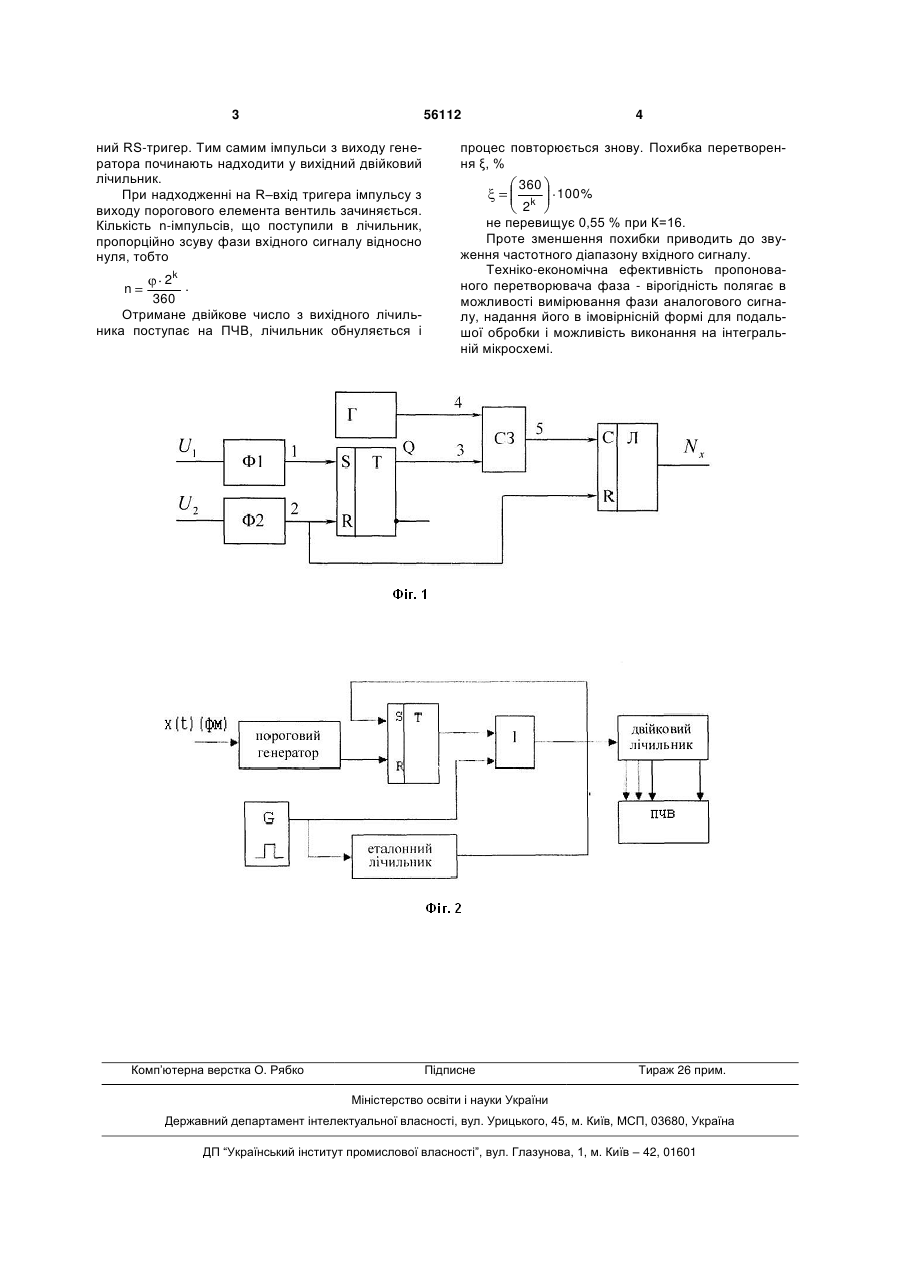

Перетворювач фаза-вірогідність, що перетворює вхідну аналогову величину - фазу в дискретну - імовірнісну форму надання даних, який відрізня 3 56112 ний RS-тригер. Тим самим імпульси з виходу генератора починають надходити у вихідний двійковий лічильник. При надходженні на R–вхід тригера імпульсу з виходу порогового елемента вентиль зачиняється. Кількість n-імпульсів, що поступили в лічильник, пропорційно зсуву фази вхідного сигналу відносно нуля, тобто 2k . 360 Отримане двійкове число з вихідного лічильника поступає на ПЧВ, лічильник обнуляється і n Комп’ютерна верстка О. Рябко 4 процес повторюється знову. Похибка перетворення ξ, % 360 100 % 2k не перевищує 0,55 % при К=16. Проте зменшення похибки приводить до звуження частотного діапазону вхідного сигналу. Техніко-економічна ефективність пропонованого перетворювача фаза - вірогідність полягає в можливості вимірювання фази аналогового сигналу, надання його в імовірнісній формі для подальшої обробки і можливість виконання на інтегральній мікросхемі. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюPhase-to-probability converter
Автори англійськоюSapozhnikov Mykola Yevhenovych, Moiseev Dmytro Volodymyrovych, Skriabina Olena Valeriivna
Назва патенту російськоюПреобразователь фаза-достоверность
Автори російськоюСапожников Николай Евгеньевич, Моисеев Дмитрий Владимирович, Скрябина Елена Валерьевна
МПК / Мітки
МПК: H03M 1/00
Мітки: фаза-вірогідність, перетворювач
