Функціональний перетворювач

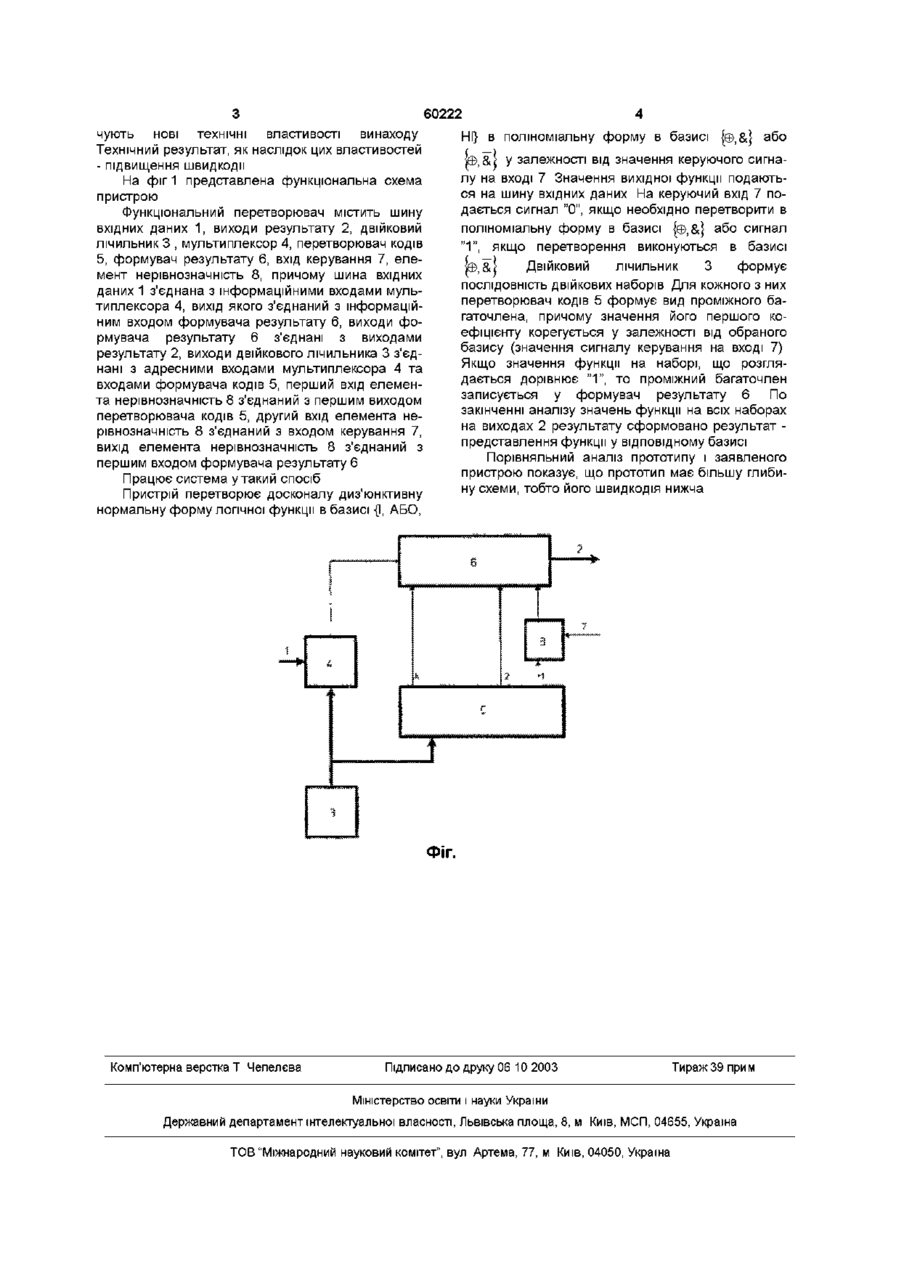

Функціональний перетворювач, що містить шину вхідних даних, виходи результату, двійковий лічильник, мультиплексор, перетворювач кодів, формувач результату, вхід керування, причому шина вхідних даних з'єднана з інформаційними входами мультиплексора, вихід якого з'єднаний з інформаційним входом формувача результату, виходи формувача результату з'єднані з виходами результату, виходи двійкового лічильника з'єднані з адресними входами мультиплексора та входами перетворювача кодів, і-ий вихід перетворювача кодів (і = 2 , К) з і-им входом формувача результату, відрізняється тим, що має елемент нерівнозначність, перший вхід якого з'єднаний з першим виходом перетворювача кодів, другий вхід елемента нерівнозначність з'єднаний з входом керування, вихід елемента нерівнозначність з'єднаний з першим входом формувача результату Винахід відноситься до обчислювальної техніки і призначений для перетворення логічних функцій Відомий функціональний перетворювач, що містить лічильник, тригер, елементи І, АБО (Селлерс Ф Методы обнаружения ошибок в работе ЭЦВМ М Мир, 1972, с 202, рис 11 2) Недоліком відомого пристрою є низька швидкодія Відомий функціональний перетворювач (а с СРСР №781822, МКІ3 G 06 F 15/31, опубл 1980, бюл, 43), що містить двійковий лічильник, комутатор, шифратор, тригери, елементи І Недоліком відомого пристрою є низька швидкодія Найбільш близьким по технічній суті і результату, що досягається є функціональний перетворювач (ас СРСР №903890, МКІ3 G 06 F 15/31, опубл 1982, бюл 5), що містить шину вхідних даних, виходи результату, двійковий лічильник, мультиплексор, перетворювач кодів, формувач результату, вхід керування, причому шина вхідних даних з'єднана з інформаційними входами мультиплексора, вихід якого з'єднаний з інформаційним входом формувача результату, виходи формувача результату з'єднані з виходами результату, виходи двійкового лічильника з'єднані з адресними входами мультиплексора та входами перетворювача кодів, і-ий вихід перетворювача кодів (і=2, , К) з'єднаний з і-им входом формувача результату Недоліком відомого пристрою є низька швидкодія В основу винаходу поставлено задачу вдосконалення пристрою шляхом введення нового складу елементів, та нової організації взаємозв'язків між ними, забезпечити підвищення швидкодії Поставлене завдання вирішується тим, що функціональний перетворювач, що містить шину вхідних даних, виходи результату, двійковий лічильник, мультиплексор, перетворювач кодів, формувач результату, вхід керування, причому шина вхідних даних з'єднана з інформаційними входами мультиплексора, вихід якого з'єднаний з інформаційним входом формувача результату, виходи формувача результату з'єднані з виходами результату, виходи двійкового лічильника з'єднані з адресними входами мультиплексора та входами перетворювача кодів, і-ий вихід перетворювача кодів (і=2, , К) з'єднаний з і-им входом формувача результату, згідно з винаходом має елемент нерівнозначність перший вхід якого з'єднаний з першим виходом перетворювача кодів, другий вхід елемента нерівнозначність з'єднаний з входом керування, вихід елемента нерівнозначність з'єднаний з першим входом формувача результату Заявлений пристрій має новий склад елементів, та нову організацію взаємозв'язків між ними, тобто містить нову сукупність ознак, які забезпе о (О 60222 чують нові технічні властивості винаходу Технічний результат, як наслідок цих властивостей - підвищення швидкодії На фіг 1 представлена функціональна схема пристрою Функціональний перетворювач містить шину вхідних даних 1, виходи результату 2, двійковий лічильник 3 , мультиплексор 4, перетворювач кодів 5, формувач результату 6, вхід керування 7, елемент нерівнозначність 8, причому шина вхідних даних 1 з'єднана з інформаційними входами мультиплексора 4, вихід якого з'єднаний з інформаційним входом формувача результату 6, виходи формувача результату 6 з'єднані з виходами результату 2, виходи двійкового лічильника 3 з'єднані з адресними входами мультиплексора 4 та входами формувача кодів 5, перший вхід елемента нерівнозначність 8 з'єднаний з першим виходом перетворювача кодів 5, другий вхід елемента нерівнозначність 8 з'єднаний з входом керування 7, вихід елемента нерівнозначність 8 з'єднаний з першим входом формувача результату 6 Працює система у такий спосіб Пристрій перетворює досконалу диз'юнктивну нормальну форму логічної функції в базисі {І, АБО, НІ} в поліноміальну форму в базисі {©,&} або ,& у залежності від значення керуючого сигналу на вході 7 Значення вихідної функції подаються на шину вхідних даних На керуючий вхід 7 подається сигнал "0", якщо необхідно перетворити в поліноміальну форму в базисі {ф,&} або сигнал "1", якщо перетворення виконуються в базисі іф, &| Двійковий ЛІЧИЛЬНИК 3 формує ПОСЛІДОВНІСТЬ двійкових наборів Для кожного з них перетворювач кодів 5 формує вид проміжного багаточлена, причому значення його першого коефіцієнту корегується у залежності від обраного базису (значення сигналу керування на вході 7) Якщо значення функції на наборі, що розглядається дорівнює "1", то проміжний багаточлен записується у формувач результату 6 По закінченні аналізу значень функції на всіх наборах на виходах 2 результату сформовано результат представлення функції у відповідному базисі Порівняльний аналіз прототипу і заявленого пристрою показує, що прототип має більшу глибину схеми, тобто його швидкодія нижча ФІГ. Комп'ютерна верстка Т Чепелєва Підписано до друку 06 10 2003 Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ТОВ "Міжнародний науковий комітет", вул Артема, 77, м Київ, 04050, Україна
