Піротехнічна свічка

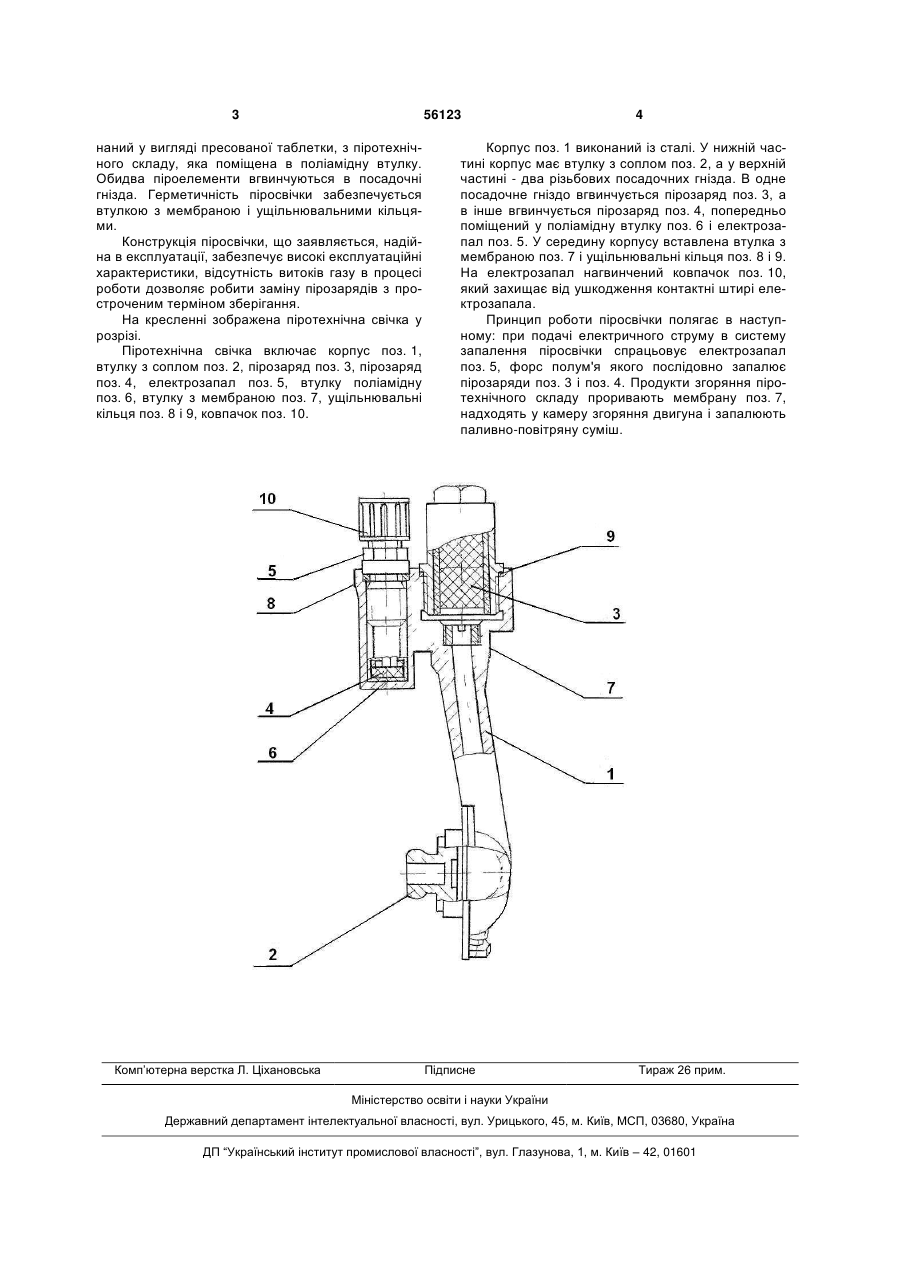

Піротехнічна свічка, що включає корпус, втулку, піротехнічні заряди, електрозапал, яка відрізняється тим, що корпус у нижній частині закінчується втулкою з соплом, а у верхній частині містить два різьбові посадочні гнізда, в одне з яких вгвинчується піротехнічний заряд, що являє собою металевий стакан з запресованим піротехнічним складом, а в інше - вгвинчується поліамідна втулка з розміщеним усередині піротехнічним зарядом у вигляді пресованої таблетки. (19) (21) a200907272 (22) 10.07.2009 (24) 10.01.2011 (46) 10.01.2011, Бюл.№ 1, 2011 р. (72) ЩЕРБАНЬ ВОЛОДИМИР ВАЛЕНТИНОВИЧ, ХАПТУРЕНКО СЕРГІЙ МИКОЛАЙОВИЧ, КНЯЗЬ ОЛЕКСАНДР ВІКТОРОВИЧ (73) ДЕРЖАВНИЙ НАУКОВО-ДОСЛІДНИЙ ІНСТИТУТ ХІМІЧНИХ ПРОДУКТІВ 3 56123 наний у вигляді пресованої таблетки, з піротехнічного складу, яка поміщена в поліамідну втулку. Обидва піроелементи вгвинчуються в посадочні гнізда. Герметичність піросвічки забезпечується втулкою з мембраною і ущільнювальними кільцями. Конструкція піросвічки, що заявляється, надійна в експлуатації, забезпечує високі експлуатаційні характеристики, відсутність витоків газу в процесі роботи дозволяє робити заміну пірозарядів з простроченим терміном зберігання. На кресленні зображена піротехнічна свічка у розрізі. Піротехнічна свічка включає корпус поз. 1, втулку з соплом поз. 2, пірозаряд поз. 3, пірозаряд поз. 4, електрозапал поз. 5, втулку поліамідну поз. 6, втулку з мембраною поз. 7, ущільнювальні кільця поз. 8 і 9, ковпачок поз. 10. Комп’ютерна верстка Л. Ціхановська 4 Корпус поз. 1 виконаний із сталі. У нижній частині корпус має втулку з соплом поз. 2, а у верхній частині - два різьбових посадочних гнізда. В одне посадочне гніздо вгвинчується пірозаряд поз. 3, а в інше вгвинчується пірозаряд поз. 4, попередньо поміщений у поліамідну втулку поз. 6 і електрозапал поз. 5. У середину корпусу вставлена втулка з мембраною поз. 7 і ущільнювальні кільця поз. 8 і 9. На електрозапал нагвинчений ковпачок поз. 10, який захищає від ушкодження контактні штирі електрозапала. Принцип роботи піросвічки полягає в наступному: при подачі електричного струму в систему запалення піросвічки спрацьовує електрозапал поз. 5, форс полум'я якого послідовно запалює пірозаряди поз. 3 і поз. 4. Продукти згоряння піротехнічного складу проривають мембрану поз. 7, надходять у камеру згоряння двигуна і запалюють паливно-повітряну суміш. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
