Геліоустановка для опріснення води

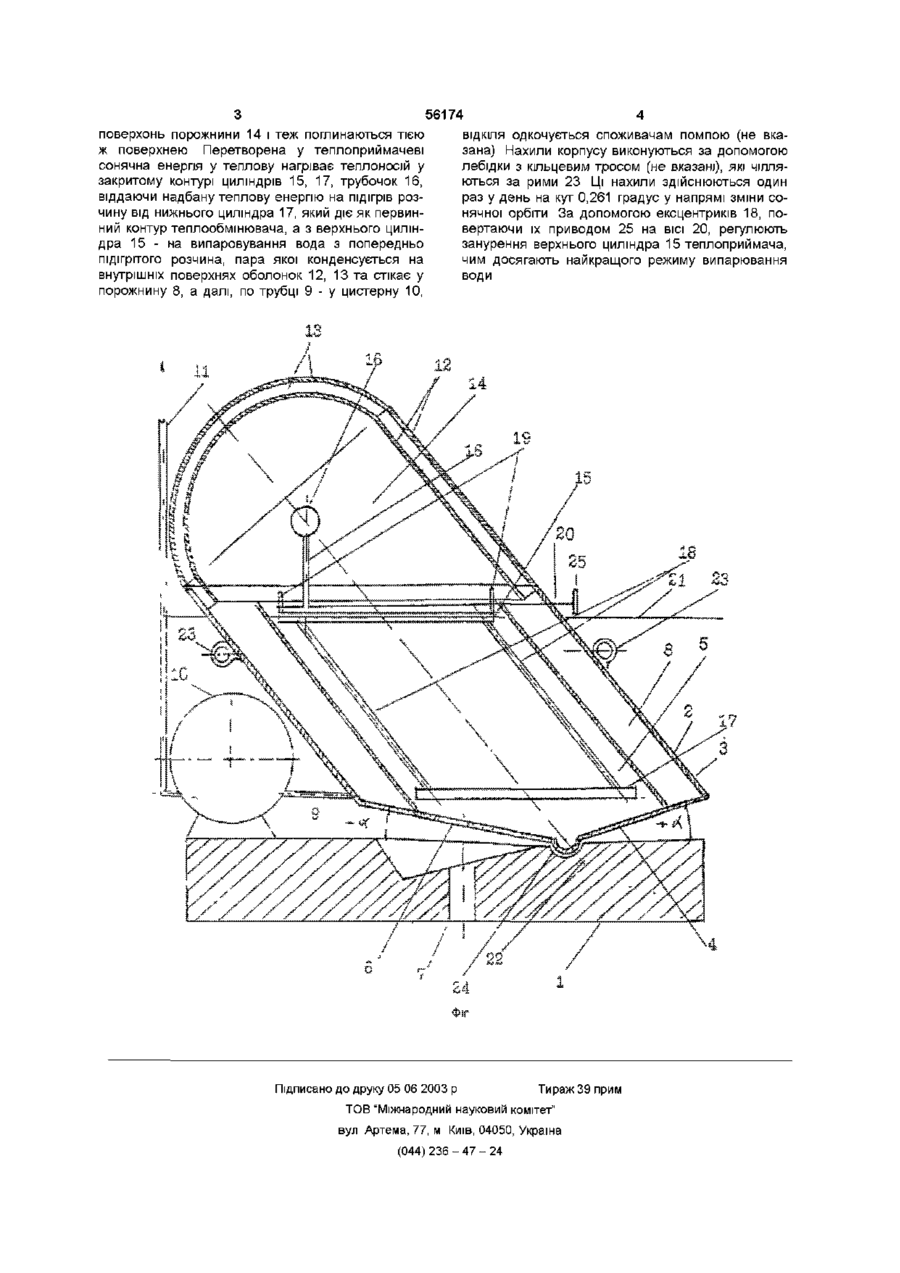

Геліоустановка для опріснення води з розчинів, що містить корпус з порожнинами для розчину та прісної води і світлопроникною поверхнею, яка відрізняється тим, що занурений у розчин корпус виконано циліндричним з порожниною, утвореною його подвійними стінками, на верхньому торці циліндра над рівнем розчину встановлено прозору багатошарову сферичну оболонку, виготовлену зі скла, під якою розміщений дворівневий теплоприймач, верхня площина якого занурена у розчин поблизу поверхні, а нижня частина занурена донизу корпусу, при цьому глибина його занурення має можливість регулюватися ексцентричними дисками, в нижній частині корпусу передбачено циліндричний виступ з віссю для регулювання нахилу корпусу Винахід відноситься до геліотехніки Може бути використаний для виділення води з розчинів, наприклад з морської води або з мінералізованих шахтних вод ВІДОМІ установки для опріснення води, наприклад винахід за а с СРСР №1483199, опубл ЗО 05 89, прийнятий за прототип, у якому ємність з солоною водою перекрита пласкою огорожею, з покриттям поглинаючим сонячні промені, під яким міститься, конденсатозбірник у вигляді труби, що проходе скрізь розчин, де пара конденсується Недоліком його є те, що пласка поверхня огорожі розсіює значну частину сонячного випромінювання у навколишній простір, конденсаційна труба знижує температуру розчину, а вся установка швидко охолоджується, коли сонячна радіація відсутня нижчий за борт циліндра 2, які знизу об'єднуються загальним дном 4, внаслідок чого утворюються порожнини 5, яка з'єднується з розчином отворами у дні 6 та - у фундаменті 7, та порожнина 8 для збирання води, яка витікає крізь трубу 9 у цистерну 10 Зверху на борту зовнішнього циліндра 2 встановлені не менше як двошарові, прозорі, скляні, скошені циліндри 12 та сегментарні оболонки 13, під, яким утворюється порожнина 14, крізь яку у розчин занурюється теплоприймач, що складається з верхнього пласко-округлого металевого циліндра 15 з розширювачем 13 та нижнього такого ж циліндра 17, з'єднаний з верхнім -15 за допомогою трубчастих розпорок 18 У порожнині 14 встановлені два ексцентричних диски 19 на загальному валу 20 з приводом 25 таким чином, що ексцентричні диски 19 упираються у поверхню циліндра 15 Утворений з циліндра 3, оболонок 12, 13 та дна 4 корпус своєю подовжньою віссю встановлен у південному напрямку на фундамент 1 згідно з ПІВНІЧНОЮ широтою місця устаткування та нахиляється у обидва боки від ВІСІ 22 навколо циліндричної виштамповки у дні 24, задля чого дно 4 сколене на кути ±d, які дорівнюють 23,5 градусів В основу винаходу поставлено задачу повнішого використання наявного сонячного випромінювання шляхом втілення похило зануреного у розчин блоку з корпусом маючим концентратні порожнини з теплоприймачем у йому, перекритого прозорою, сферичною, багатошаровою оболонкою, під якою випаровується вода, яка конденсується та стікає у порожнину блоку Геліоустановка для опріснення води (див фіг) складається з зовнішнього металевого циліндра 2, борт якого вище за рівень поверхні розчину, у який він занурюється 21, а всередині циліндра 2, коаксіально уміщений внутрішній циліндр 3, борт якого Установка діє так Сонячне випромінювання, крізь прозорі оболонки 12 та 13 освітлює площину верхнього циліндра 15 та поглинаються у ньому, а ті промені, які впадають під кутом до цієї поверхні, багаторазово віддзеркалюються від внутрішніх О (О ю 56174 поверхонь порожнини 14 і теж поглинаються тією ж поверхнею Перетворена у теплоприймачеві сонячна енергія у теплову нагріває теплоносій у закритому контурі циліндрів 15, 17, трубочок 16, віддаючи надбану теплову енергію на підігрів розчину від нижнього циліндра 17, який діє як первинний контур теплообмінювача, а з верхнього циліндра 15 - на випаровування вода з попередньо підігрітого розчина, пара якої конденсується на внутрішніх поверхнях оболонок 12, 13 та стікає у порожнину 8, а далі, по трубці 9 - у цистерну 10, ВІДКІЛЯ одкочується споживачам помпою (не вказана) Нахили корпусу виконуються за допомогою лебідки з кільцевим тросом (не вказані), які чіпляються за рими 23 Ці нахили здійснюються один раз у день на кут 0,261 градус у напрямі зміни сонячної орбіти За допомогою ексцентриків 18, повертаючи їх приводом 25 на ВІСІ 20, регулюють занурення верхнього циліндра 15 теплоприймача, чим досягають найкращого режиму випарювання води Фіг Підписано до друку 05 06 2003 р Тираж 39 прим ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)236-47-24
