Еластична прокладка

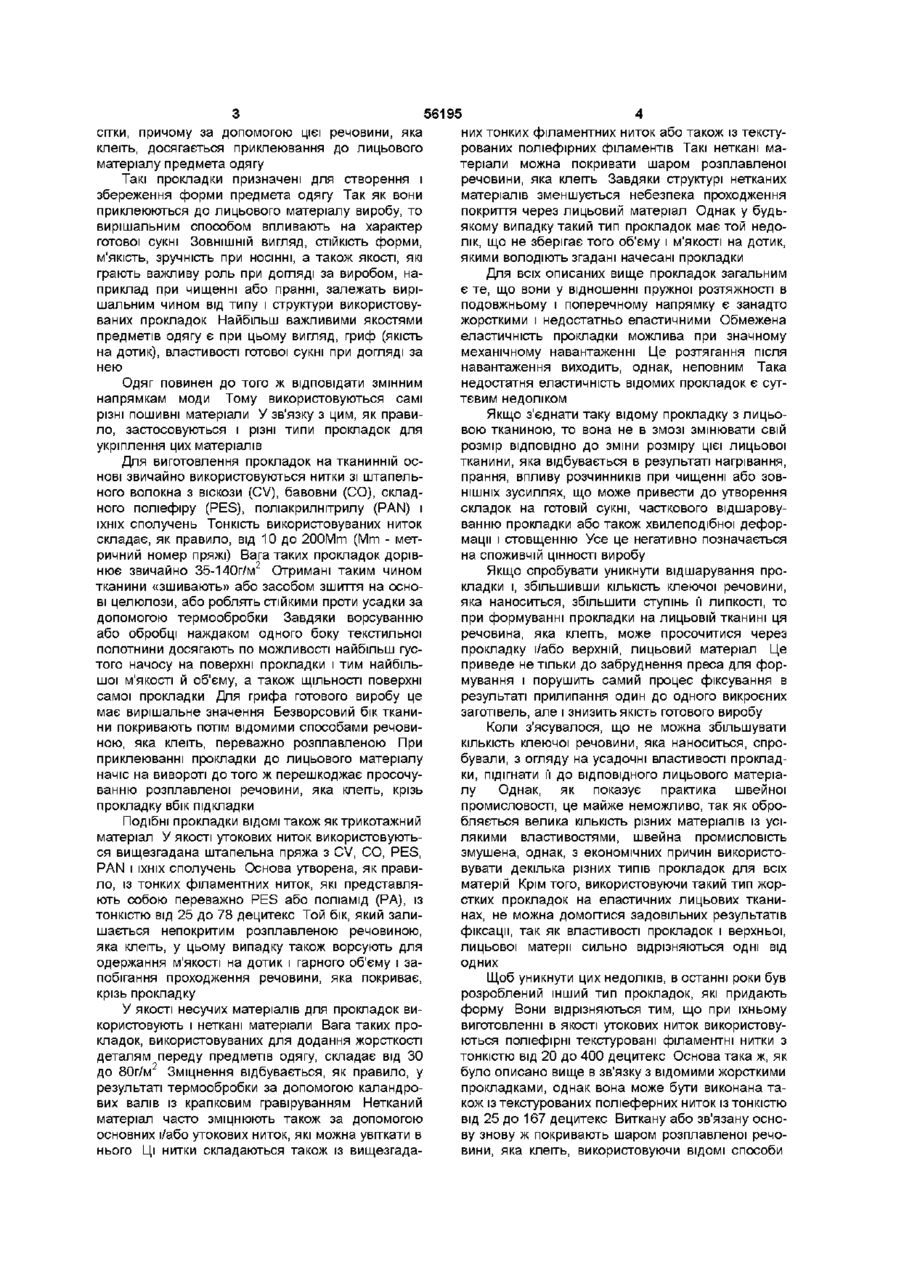

1 Еластична прокладка, зокрема еластична прокладка, яка надає форми і містить несучий матеріал з нанесеним на нього шаром клеючої речовини, яка відрізняється тим, що несучий матеріал складений з багатокомпонентних волокон довжиною від 15 до 400 мм, які складені щонайменше з двох різних полімерів 2 Еластична прокладка за пунктом 1, яка відрізняється тим, що багатокомпонентні волокна є бікомпонентними волокнами, які складені з двох різних полімерів на основі складного поліефіру, поліаміду або поліакрилнітрилу або їх сполучень 3 Еластична прокладка за пунктом 1 або 2, яка відрізняється тим, що титр окремих багатокомпонентних волокон складає від 0,5 до 12 децитекс 4 Еластична прокладка за одним з пп 1-3, яка відрізняється тим, що багатокомпонентні волокна присутні в сполученні з волокнами зі складного поліефіру, поліаміду, поліакрилнітрилу, віскози, бавовни або вовни 5 Еластична прокладка за одним з пп 1-4, яка відрізняється тим, що несучий матеріал містить додатково текстуровані або нетекстуровані нитки зі штапельного волокна зі складного поліефіру, поліакрилнітрилу, поліаміду, віскози, бавовни або вовни або їх сполучень Запропонований винахід стосується прокладки, зокрема еластичної прокладки, яка придає форму і складається з несучого матеріалу і нанесеного на нього шару речовини, яка клеїть, переважно розплавленої речовини, яка клеїть Такі прокладки вже давно застосовуються у 6 Еластична прокладка за одним з пп 1-5, яка відрізняється тим, що несучий матеріал являє собою тканину, трикотаж або нетканий матеріал 7 Еластична прокладка за одним з пп 1-6, яка відрізняється тим, що несучий матеріал являє собою тканину, причому основні й утокові нитки складаються із багатокомпонентних волокон на базі складного поліефіру, при необхідності в сполученні зі складним поліефіром, поліамідом, поліакрилнітрилом, віскозою, вовною або бавовною 8 Еластична прокладка за одним з пп 1-6, яка відрізняється тим, що несучий матеріал являє собою тканину, основні нитки якої складаються із текстурованих або нетекстурованих ниток із складного поліефіру, а утокові нитки складаються із багатокомпонентних волокон на базі складного поліефіру, при необхідності в сполученні зі складним поліефіром, поліамідом, поліакрилнітрилом, віскозою, вовною або бавовною 9 Еластична прокладка за одним з пп 1-6, яка відрізняється тим, що несучий матеріал являє собою трикотаж, причому основні нитки складаються із текстурованих або нетекстурованих філаментних ниток із поліаміду або складного поліефіру, а утокові нитки складаються із багатокомпонентних волокон на базі складного поліефіру, при необхідності в сполученні зі складним поліефіром, поліамідом, поліакрилнітрилом, віскозою, вовною або бавовною 10 Еластична прокладка за одним з пп 1-6, яка відрізняється тим, що в утоці чергуються нитки з багатокомпонентних волокон і звичайні нитки 11 Еластична прокладка за одним з пп 1-6, яка відрізняється тим, що несучий матеріал є тканиною або трикотажем, причому основні нитки являють собою текстуровані або нетекстуровані нитки зі штапельного волокна зі складного поліефіру, поліакрилнітрилу, поліаміду, віскози, бавовни або вовни або їх сполучень швейній промисловості, насамперед для укріплення деталей передньої частини предметів одягу Ці прокладки складаються із несучого матеріалу, який може являти собою тканину, трикотаж або також нетканий матеріал, і звичайно клеючої термопластичної речовини, яка наноситься у вигляді О Ю о> (О ю 56195 сітки, причому за допомогою цієї речовини, яка клеїть, досягається приклеювання до лицьового матеріалу предмета одягу Такі прокладки призначені для створення і збереження форми предмета одягу Так як вони приклеюються до лицьового матеріалу виробу, то вирішальним способом впливають на характер готової сукні ЗОВНІШНІЙ ВИГЛЯД, СТІЙКІСТЬ форми, м'якість, зручність при НОСІННІ, а також якості, які грають важливу роль при догляді за виробом, наприклад при чищенні або пранні, залежать вирішальним чином від типу і структури використовуваних прокладок Найбільш важливими якостями предметів одягу є при цьому вигляд, гриф (якість на дотик), властивості готової сукні при догляді за нею Одяг повинен до того ж відповідати змінним напрямкам моди Тому використовуються самі різні пошивні матеріали У зв'язку з цим, як правило, застосовуються і різні типи прокладок для укріплення цих матеріалів Для виготовлення прокладок на тканинній основі звичайно використовуються нитки зі штапельного волокна з віскози (CV), бавовни (CO), складного поліефіру (PES), поліакрилнітрилу (PAN) і їхніх сполучень Тонкість використовуваних ниток складає, як правило, від 10 до 200Mm (Mm - метричний номер пряжі) Вага таких прокладок дорівнює звичайно 35-140г/м2 Отримані таким чином тканини «зшивають» або засобом зшиття на основі целюлози, або роблять стійкими проти усадки за допомогою термообробки Завдяки ворсуванню або обробці наждаком одного боку текстильної полотнини досягають по можливості найбільш густого начосу на поверхні прокладки і тим найбільшої м'якості Й об'єму, а також ЩІЛЬНОСТІ поверхні самої прокладки Для грифа готового виробу це має вирішальне значення Безворсовий бік тканини покривають потім відомими способами речовиною, яка клеїть, переважно розплавленою При приклеюванні прокладки до лицьового матеріалу начіс на вивороті до того ж перешкоджає просочуванню розплавленої речовини, яка клеїть, крізь прокладку вбік підкладки Подібні прокладки ВІДОМІ також як трикотажний матеріал У якості утокових ниток використовуються вищезгадана штапельна пряжа з CV, CO, PES, PAN і їхніх сполучень Основа утворена, як правило, із тонких філаментних ниток, які представляють собою переважно PES або поліамід (РА), із тонкістю від 25 до 78 децитекс Той бік, який залишається непокритим розплавленою речовиною, яка клеїть, у цьому випадку також ворсують для одержання м'якості на дотик і гарного об'єму і запобігання проходження речовини, яка покриває, крізь прокладку У якості несучих матеріалів для прокладок використовують і неткані матеріали Вага таких прокладок, використовуваних для додання жорсткості деталям переду предметів одягу, складає від ЗО до 80г/м2 Зміцнення відбувається, як правило, у результаті термообробки за допомогою каландрових валів із крапковим гравіруванням Нетканий матеріал часто зміцнюють також за допомогою основних і/або утокових ниток, які можна увіткати в нього Ці НИТКИ складаються також із вищезгада 4 них тонких філаментних ниток або також із текстурованих поліефірних філаментів Такі неткані матеріали можна покривати шаром розплавленої речовини, яка клеїть Завдяки структурі нетканих матеріалів зменшується небезпека проходження покриття через лицьовий матеріал Однак у будьякому випадку такий тип прокладок має той недолік, що не зберігає того об'єму і м'якості на дотик, якими володіють згадані начесані прокладки Для всіх описаних вище прокладок загальним є те, що вони у відношенні пружної розтяжності в подовжньому і поперечному напрямку є занадто жорсткими і недостатньо еластичними Обмежена еластичність прокладки можлива при значному механічному навантаженні Це розтягання після навантаження виходить, однак, неповним Така недостатня еластичність відомих прокладок є суттєвим недоліком Якщо з'єднати таку відому прокладку з лицьовою тканиною, то вона не в змозі змінювати свій розмір ВІДПОВІДНО до зміни розміру цієї лицьової тканини, яка відбувається в результаті нагрівання, прання, впливу розчинників при чищенні або ЗОВНІШНІХ зусиллях, що може привести до утворення складок на готовій сукні, часткового відшаровуванню прокладки або також хвилеподібної деформації і стовщенню Усе це негативно позначається на споживчій ЦІННОСТІ виробу Якщо спробувати уникнути відшарування прокладки і, збільшивши КІЛЬКІСТЬ клеючої речовини, яка наноситься, збільшити ступінь її липкості, то при формуванні прокладки на лицьовій тканині ця речовина, яка клеїть, може просочитися через прокладку і/або верхній, лицьовий матеріал Це приведе не тільки до забруднення преса для формування і порушить самий процес фіксування в результаті прилипання один до одного викроєних заготівель, але і знизить якість готового виробу Коли з'ясувалося, що не можна збільшувати КІЛЬКІСТЬ клеючої речовини, яка наноситься, спробували, з огляду на усадочні властивості прокладки, підігнати її до ВІДПОВІДНОГО лицьового матеріалу Однак, як показує практика швейної промисловості, це майже неможливо, так як обробляється велика КІЛЬКІСТЬ різних матеріалів із усілякими властивостями, швейна промисловість змушена, однак, з економічних причин використовувати декілька різних типів прокладок для всіх матерій Крім того, використовуючи такий тип жорстких прокладок на еластичних лицьових тканинах, не можна домогтися задовільних результатів фіксації, так як властивості прокладок і верхньої, лицьової матерії сильно відрізняються одні від одних Щоб уникнути цих недоліків, в останні роки був розроблений інший тип прокладок, які придають форму Вони відрізняються тим, що при їхньому виготовленні в якості утокових ниток використовуються поліефірні текстуровані філаментні нитки з тонкістю від 20 до 400 децитекс Основа така ж, як було описано вище в зв'язку з відомими жорсткими прокладками, однак вона може бути виконана також із текстурованих поліеферних ниток із тонкістю від 25 до 167 децитекс Виткану або зв'язану основу знову ж покривають шаром розплавленої речовини, яка клеїть, використовуючи ВІДОМІ способи 56195 занадто синтетичними, «сухими» і неприродними Тому завданням запропонованого винаходу є створення прокладки зазначеного типу, яка була б вільна від недоліків, властивих відомим дотепер типам прокладок, і мала б гарну якість на дотик і елегантність жорсткої, ворсованої прокладки, а також була б еластичною, гнучкою і знайшла б універсальне застосування Це завдання вирішується несподіваним способом завдяки застосуванню багатокомпонентних, зокрема бікомпонентних волокон у якості несучого матеріалу прокладки Багатокомпонентні волокна складаються щонайменше з двох різних полімерів Завдяки застосуванню таких багатокомпонентних волокон можливе виготовлення еластичних прокладок, які у той же час можна дуже добре начісувати Завдяки такій еластичності ці прокладки здатні У якості багатокомпонентних волокон викорисзмінювати свій розмір точно ВІДПОВІДНО ДО ЗМІН товуються переважно бікомпонентні волокна, які розміру лицьового матеріалу, які трапляються при складаються із двох різних полімерів До поліменагріванні, пранні, у результаті впливу розчиннирів, із яких одержують багатокомпонентні волокна, ків, використовуваних при чищенні, або ЗОВНІШНІХ можна віднести полімери на основі складного позусиль Перераховані вище недоліки, властиві ліефіру, поліаміду або поліакрилнітрилу Різна жорстким, ворсистим прокладкам, тут відсутні структура різних полімерних компонентів привоТому такий тип прокладок -1 насамперед із текстудить до просторової звивистості волокон, яка рованими поліефірними нитками в основі й в утоку принципово відрізняється від механічної звивисто- знаходить універсальне застосування при викості в результаті текстурування На ознаки звивисристанні різних лицьових матеріалів тості можна впливати, змінюючи термоусадочні властивості обох компонентів і/або кількісне співЗавдяки звивистості текстурованих поліефірвідношення використовуваних полімерних компоних ниток отримується також і гарний об'єм, який нентів для одержання багатокомпонентних волоне дозволяє речовині, яка клеїть, при формуванні кон Особлива перевага віддається ВІДПОВІДНО ДО прокладки на верхньому шарі матерії проникати винаходу бікомпонентному волокну на основі назад через прокладку в напрямку підкладки складного поліефіру, причому поліефірні полімери Однак і ці прокладки мають той недолік, що отримані на базі двох різних дюлів Ці бікомпонентекстуровані поліефірні філаментні нитки не можтні волокна мають двосторонньо-симетричну струна начесати, не пошкодивши їх ктуру, причому компоненти розташовані «пліч-оТому такі прокладки не мають тієї м'якості на пліч» у співвідношенні 50 50 Такі волокна є у продотик і елегантності, якими володіють жорсткі, надажу, наприклад під торговою маркою TERGAL X чесані прокладки 403 (виробник Rhone-Poulenc Textile) Деякого поліпшення досягли з застосуванням текстурованих ниток із мікроволокон, які завдяки Багатокомпонентні волокна мають переважно тонкості окремих філаментів дозволили зробити довжину від 15 до 400мм, найбільш переважно від прокладку м'якою на дотик ВІДОМІ також дорогі 35 до 200мм Титри окремих волокон складають конструкції, наприклад з ЕР-А-0 289 378, коли крім від 0,5 до 12 децитекс, переважно приблизно від 6 основних і утокових ниток, які складаються із тексдо 8 децитекс Найбільш переважна тонкість волотурованих поліефірних волокон, уводиться третя кон -6,7 децитекс Тонкість заявлених ниток, які ниткова система, яка складається з нееластичних складаються із цих багатокомпонентних ХІМІЧНИХ ниток, які начісуються і використовувалися в клаволокон, складає від 6 до 200Nm, переважно від сичних, ворсистих прокладках Завдяки цьому ЗОВ16 flo32Nm, НІШНІЙ вигляд текстильної полотнини не схожий Завдяки використанню ниток із багатокомповже на жорстку, начесану прокладку, так як основнентних ХІМІЧНИХ волокон досягаються явно кращі ною проблемою є те, що саме еластичні нитки як і показники звивистості, ніж це мало місце при вираніше не можна начісувати користанні текстурованих філаментних ниток із звичайного складного поліефіру Кращі показники З цієї причини такі еластичні, утримуючі форму звивистості можна побачити з порівняння бікомпопрокладки і готові вироби з таким пороком грифа нентного волокна на основі складного поліефіру і вважаються - насамперед у сфері високої моди текстурованого поліефірного волокна на відміну від класичних ворсованих прокладок Вага таких прокладок складає звичайно від 35 до 2 120г/м Властивості таких прокладок залежать вирішальним чином від властивостей текстурованих поліефірних філаментних ниток Ці текстуровані поліефірні філаментні нитки досить еластичні, так як дуже легко тягнуться при навантаженні, яке розтягує, у напрямку основи і утоку, а також під нахилом Після ЗНЯТТЯ навантаження, яке розтягує, ці нитки повертаються майже в початкове положення Еластичність у напрямку утоку складає звичайно 20-25%, однак вона може доходити і до 40% У напрямку основи еластичність в ідеальних випадках складає 6-8% Однак ВІДОМІ випадки, коли еластичність доходила до 15%, однак для досягнення такого високого показника еластичності в процесі обробки вимагаються значні витрати Ступінь звивистості Залишкова звивистість Усталеність звивистості Бікомпонентне волокно Tergal X 403 35-37% 28-30% 80% За матеріальними міркуваннями при виготовленні ниток ці багатокомпонентні волокна можна змішувати з іншими волокнами Для цього викори Звичайний складний поліефір 24-25% 16-18% 60% стовують переважно вовняну, віскозну або бавовняну пряжу Можна також використовувати сполучення багатокомпонентних волокон, наприклад із 56195 складним поліефіром, поліамідом, поліакрилнітрилом при необхідності разом із перерахованими вище віскозними, вовняними або бавовняними нитками Якщо хочуть домогтися в готовому продукті показника розтягання більш ніж 15%, частка багатокомпонентних волокон у таких сполученнях повинна складати переважно щонайменше 50% Несучий матеріал для заявленої еластичної прокладки можна виготовити в такий спосіб основні й утокові нитки виконати з багатокомпонентних волокон, при необхідності з додаванням вищезгаданих поліефірних, поліамідних, поліакрилнітрилових, віскозних, вовняних і бавовняних волокон, однак також можна додатково використовувати разом із цими багатокомпонентними волокнами і текстуровані і нетекстуровані нитки зі штапельного волокна У цьому випадку для утокових ниток можна використовувати багатокомпонентні волокна, при необхідності в сполученні з вищезгаданими матеріалами, а для основних ниток - текстуровані, а також нетекстуровані нитки, наприклад на основі складного поліефіру або поліаміду ВІДПОВІДНО ДО переважного варіанта виконання несучий матеріал представляє собою тканину або трикотаж, у яких основні нитки є текстурованими або нетекстурованими нитками зі штапельного волокна зі складного поліефіру, поліакрилнітрилу, поліаміду, віскози, бавовни або вовни або їхніх сполучень Завдяки застосуванню багатокомпонентних волокон можна одержати тканину або трикотаж або також нетканий матеріал, еластичні в одному або двох напрямках Виготовлені таким чином прокладки можна ворсувати доступними засобами з одного боку На інший бік такої прокладки наносять розплавлений клей, також відомими способами, переважно у вигляді крапкової сітки Заявлена прокладка дозволяє сполучити в одному виробі і гарну якість на дотик, властиву начесаній прокладці, і вигідну здатність до розтягання Таким чином заявлену прокладку можна використовувати для придания форми різним видам верхнього, лицьового матеріалу, причому ця прокладка здатна слідувати будь-яким змінам розміру цього матеріалу Завдяки цій властивості більше немає ні деформації, ні стовщення прокладки, ні її відшаровування При виготовленні трикотажної прокладки можна також додати ще одну систему ниток у якості ґрунтової нитки Прокладка, яка отримується, також дуже еластична, так як ВІДПОВІДНО ДО даного винаходу використовуються багатокомпонентні волокна Розуміється можна також чергувати в утоку нитки з бікомпонентних волокон і звичайні нитки Завдяки застосуванню бікомпонентних волокон прокладка, яка отримується, дуже еластична В основу, яка містить багатокомпонентні волокна, також можна вплести нетканий матеріал Таким чином до перерахованих вище переваг нетканого матеріалу добавляються еластичні властивості завдяки використанню багатокомпонентних волокон Для кращого розкриття цього винаходу нижче приводяться переважні варіанти виконання 8 Приклад 1 Прокладка, еластична в двох напрямках, (тканина) Основа 1600 ниток, 60% поліефірних бікомпонентних волокон /40% віскози 32/1Nm Утік 60% поліефірних бікомпонентних волокон/40% віскози 32/1 Mm ЩІЛЬНІСТЬ утоку 120 Начіс 8 набирань Покриття 12г/м2 розплавленого клею на основі поліаміду Вага готового продукту приблизно 95г/м2 Завдяки використанню бікомпонентних ниток із поліефірного волокна в основі й в утоку отриманий продукт еластичний у напрямку основи й утоку, причому начісують як основу, так і утік Завдяки цьому досягається оптимальна м'якість на дотик Приклад 2 Прокладка, еластична в двох напрямках, (тканина) Основа 4008 ниток, поліефірні філаменти, текстуровані, децитекс 78/1 f32 Утік 60% поліефірних двокомпонентних волокон/40% віскози 32/1 Mm ЩІЛЬНІСТЬ утоку 120 Начіс 8 набирань Покриття 12г/м2 розплавленого клею на основі поліаміду Вага готового продукту приблизно 84г/м2 Завдяки використанню текстурованих ниток із поліефірних філаментів в основі і поліефірних бікомпонентних нитках в утоку отриманий продукт еластичний у напрямку основи й утоку, причому утік начесаний Цей продукт представляє собою компроміс між м'якістю на дотик і прийнятною ціною Приклад 3 Прокладка (тканина), еластична в одному напрямку - у напрямку утоку Основа 5420 ниток, складний поліефір гладкого нормального типу/віскоза, 50%/50% 60/1 Nm Утік 60% поліефірних двокомпонентних волокон /40% віскози 32/1 Nm ЩІЛЬНІСТЬ утоку 105 Начіс 8 набирань Покриття 12г/м2 розплавленого клею на основі поліаміду Вага готового продукту приблизно 88г/м2 Завдяки використанню звичайних, жорстких ниток із складного поліефіру і віскози в основі і поліефірних бікомпонентних нитках в утоку отриманий продукт еластичний у напрямку утоку, причому основа й утік начесані Цей виріб є дуже м'яким на дотик і еластичним в одному напрямку Приклад 4 Прокладка (трикотаж), еластична в одному напрямку - у напрямку утоку Основа 2008 ниток, філаменти з поліаміду, гладкі, dtex44f13 Клас трикотажної машини Е24 Утік 60% поліефірних бікомпонентних волокон /40% віскози 32/1 Mm ЩІЛЬНІСТЬ утоку 120 Начіс 8 набирань Покриття 12г/м2 розплавленого клею на основі поліаміду Вага готового продукту приблизно 89г/м2 Завдяки використанню звичайних, жорстких ниток із поліамідних філаментів в основі і поліефірних бікомпонентних нитках в утоку отриманий 9 56195 10 продукт еластичний у напрямку утоку, причому утік сані утокові нитки Цей виріб має м'якість на дотик начесаний При використанні тонких ниток в основі і еластичний в одному напрямку і грубих в утоку більше відчуваються, однак, наче Підписано до друку 05 06 2003 р Тираж 39 прим ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)236-47-24
