Компакт-матеріал для обробки металургійних розплавів

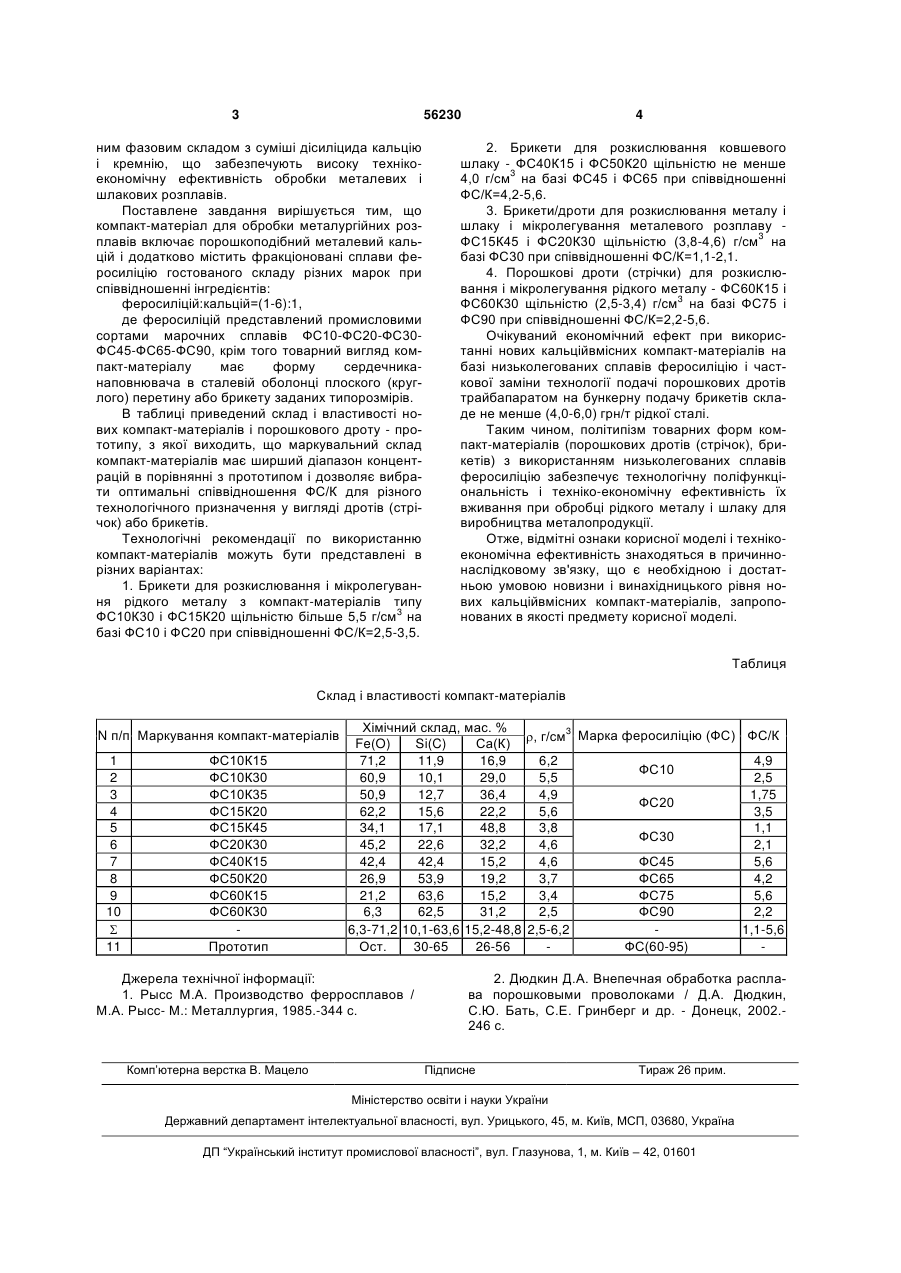

1. Компакт-матеріал для обробки металургійних розплавів, що містить гранульований металевий кальцій, який відрізняється тим, що додатко 3 56230 ним фазовим складом з суміші дісиліцида кальцію і кремнію, що забезпечують високу технікоекономічну ефективність обробки металевих і шлакових розплавів. Поставлене завдання вирішується тим, що компакт-матеріал для обробки металургійних розплавів включає порошкоподібний металевий кальцій і додатково містить фракціоновані сплави феросиліцію гостованого складу різних марок при співвідношенні інгредієнтів: феросиліцій:кальцій=(1-6):1, де феросиліцій представлений промисловими сортами марочних сплавів ФС10-ФС20-ФС30ФС45-ФС65-ФС90, крім того товарний вигляд компакт-матеріалу має форму сердечниканаповнювача в сталевій оболонці плоского (круглого) перетину або брикету заданих типорозмірів. В таблиці приведений склад і властивості нових компакт-матеріалів і порошкового дроту - прототипу, з якої виходить, що маркувальний склад компакт-матеріалів має ширший діапазон концентрацій в порівнянні з прототипом і дозволяє вибрати оптимальні співвідношення ФС/К для різного технологічного призначення у вигляді дротів (стрічок) або брикетів. Технологічні рекомендації по використанню компакт-матеріалів можуть бути представлені в різних варіантах: 1. Брикети для розкислювання і мікролегування рідкого металу з компакт-матеріалів типу ФС10К30 і ФС15К20 щільністю більше 5,5 г/см3 на базі ФС10 і ФС20 при співвідношенні ФС/К=2,5-3,5. 4 2. Брикети для розкислювання ковшевого шлаку - ФС40К15 і ФС50К20 щільністю не менше 4,0 г/см3 на базі ФС45 і ФС65 при співвідношенні ФС/К=4,2-5,6. 3. Брикети/дроти для розкислювання металу і шлаку і мікролегування металевого розплаву ФС15К45 і ФС20К30 щільністю (3,8-4,6) г/см3 на базі ФС30 при співвідношенні ФС/К=1,1-2,1. 4. Порошкові дроти (стрічки) для розкислювання і мікролегування рідкого металу - ФС60К15 і ФС60К30 щільністю (2,5-3,4) г/см3 на базі ФС75 і ФС90 при співвідношенні ФС/К=2,2-5,6. Очікуваний економічний ефект при використанні нових кальційвмісних компакт-матеріалів на базі низьколегованих сплавів феросиліцію і часткової заміни технології подачі порошкових дротів трайбапаратом на бункерну подачу брикетів складе не менше (4,0-6,0) грн/т рідкої сталі. Таким чином, політипізм товарних форм компакт-матеріалів (порошкових дротів (стрічок), брикетів) з використанням низьколегованих сплавів феросиліцію забезпечує технологічну поліфункціональність і техніко-економічну ефективність їх вживання при обробці рідкого металу і шлаку для виробництва металопродукції. Отже, відмітні ознаки корисної моделі і технікоекономічна ефективність знаходяться в причиннонаслідковому зв'язку, що є необхідною і достатньою умовою новизни і винахідницького рівня нових кальційвмісних компакт-матеріалів, запропонованих в якості предмету корисної моделі. Таблиця Склад і властивості компакт-матеріалів N п/п Маркування компакт-матеріалів 1 2 3 4 5 6 7 8 9 10  11 ФС10К15 ФС10К30 ФС10К35 ФС15К20 ФС15К45 ФС20К30 ФС40К15 ФС50К20 ФС60К15 ФС60К30 Прототип Хімічний склад, мас. % , г/см3 Марка феросиліцію (ФС) ФС/К Fe(O) Si(C) Са(К) 71,2 11,9 16,9 6,2 4,9 ФС10 60,9 10,1 29,0 5,5 2,5 50,9 12,7 36,4 4,9 1,75 ФС20 62,2 15,6 22,2 5,6 3,5 34,1 17,1 48,8 3,8 1,1 ФС30 45,2 22,6 32,2 4,6 2,1 42,4 42,4 15,2 4,6 ФС45 5,6 26,9 53,9 19,2 3,7 ФС65 4,2 21,2 63,6 15,2 3,4 ФС75 5,6 6,3 62,5 31,2 2,5 ФС90 2,2 6,3-71,2 10,1-63,6 15,2-48,8 2,5-6,2 1,1-5,6 Ост. 30-65 26-56 ФС(60-95) Джерела технічної інформації: 1. Рысс М.А. Производство ферросплавов / М.А. Рысс- М.: Металлургия, 1985.-344 с. Комп’ютерна верстка В. Мацело 2. Дюдкин Д.А. Внепечная обработка расплава порошковыми проволоками / Д.А. Дюдкин, С.Ю. Бать, С.Е. Гринберг и др. - Донецк, 2002.246 с. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
