Спосіб зменшення електромагнітного впливу тягової мережі змінного струму на рейкові кола суміжної колії

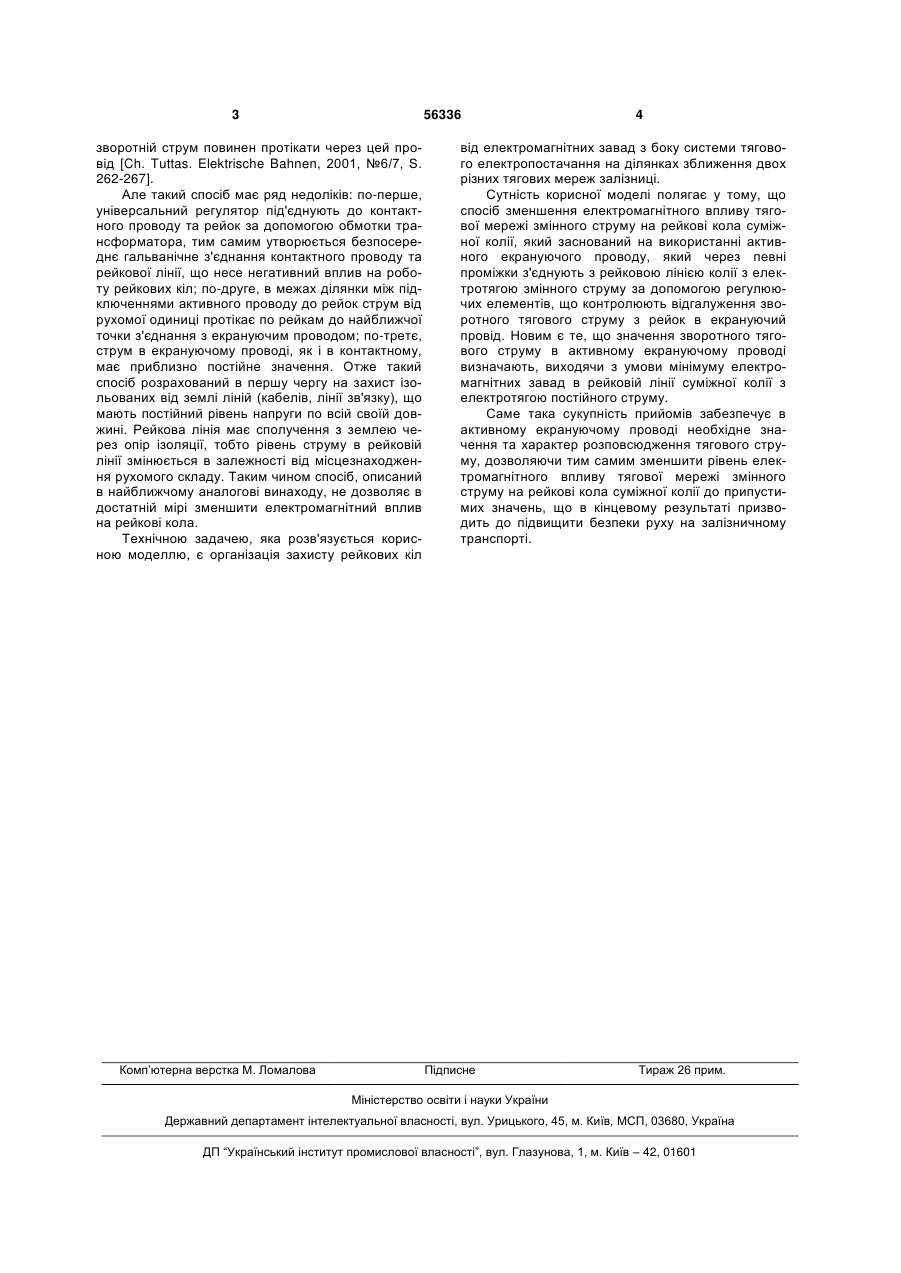

Спосіб зменшення електромагнітного впливу тягової мережі змінного струму на рейкові кола 3 56336 зворотній струм повинен протікати через цей провід [Ch. Tuttas. Elektrische Bahnen, 2001, №6/7, S. 262-267]. Але такий спосіб має ряд недоліків: по-перше, універсальний регулятор під'єднують до контактного проводу та рейок за допомогою обмотки трансформатора, тим самим утворюється безпосереднє гальванічне з'єднання контактного проводу та рейкової лінії, що несе негативний вплив на роботу рейкових кіл; по-друге, в межах ділянки між підключеннями активного проводу до рейок струм від рухомої одиниці протікає по рейкам до найближчої точки з'єднання з екрануючим проводом; по-третє, струм в екрануючому проводі, як і в контактному, має приблизно постійне значення. Отже такий спосіб розрахований в першу чергу на захист ізольованих від землі ліній (кабелів, лінії зв'язку), що мають постійний рівень напруги по всій своїй довжині. Рейкова лінія має сполучення з землею через опір ізоляції, тобто рівень струму в рейковій лінії змінюється в залежності від місцезнаходження рухомого складу. Таким чином спосіб, описаний в найближчому аналогові винаходу, не дозволяє в достатній мірі зменшити електромагнітний вплив на рейкові кола. Технічною задачею, яка розв'язується корисною моделлю, є організація захисту рейкових кіл Комп’ютерна верстка М. Ломалова 4 від електромагнітних завад з боку системи тягового електропостачання на ділянках зближення двох різних тягових мереж залізниці. Сутність корисної моделі полягає у тому, що спосіб зменшення електромагнітного впливу тягової мережі змінного струму на рейкові кола суміжної колії, який заснований на використанні активного екрануючого проводу, який через певні проміжки з'єднують з рейковою лінією колії з електротягою змінного струму за допомогою регулюючих елементів, що контролюють відгалуження зворотного тягового струму з рейок в екрануючий провід. Новим є те, що значення зворотного тягового струму в активному екрануючому проводі визначають, виходячи з умови мінімуму електромагнітних завад в рейковій лінії суміжної колії з електротягою постійного струму. Саме така сукупність прийомів забезпечує в активному екрануючому проводі необхідне значення та характер розповсюдження тягового струму, дозволяючи тим самим зменшити рівень електромагнітного впливу тягової мережі змінного струму на рейкові кола суміжної колії до припустимих значень, що в кінцевому результаті призводить до підвищити безпеки руху на залізничному транспорті. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
