Спосіб стабілізації змінної напруги тиристорним регулятором з одночасним генеруванням реактивної потужності

Формула / Реферат | Подібні патенти | МПК / Мітки | Додаткова інформація | Код посилання

Номер патенту: 56340

Опубліковано: 10.01.2011

Автори: Шестеренко Володимир Євгеньович, Білько Олена Володимирівна

Завантажити PDF файл.

Формула / Реферат

Спосіб стабілізації змінної напруги тиристорним регулятором з одночасним генеруванням реактивної потужності, що передбачає фазове регулювання змінної напруги, який відрізняється тим, що на вхід імпульсного напівпровідникового регулятора напруги подають напругу, на ступінь вищу від номінальної напруги електроприймачів, і регулювання напруги ведуть, зміщуючи задній фронт півсинусоїди напруги мережі.

Текст

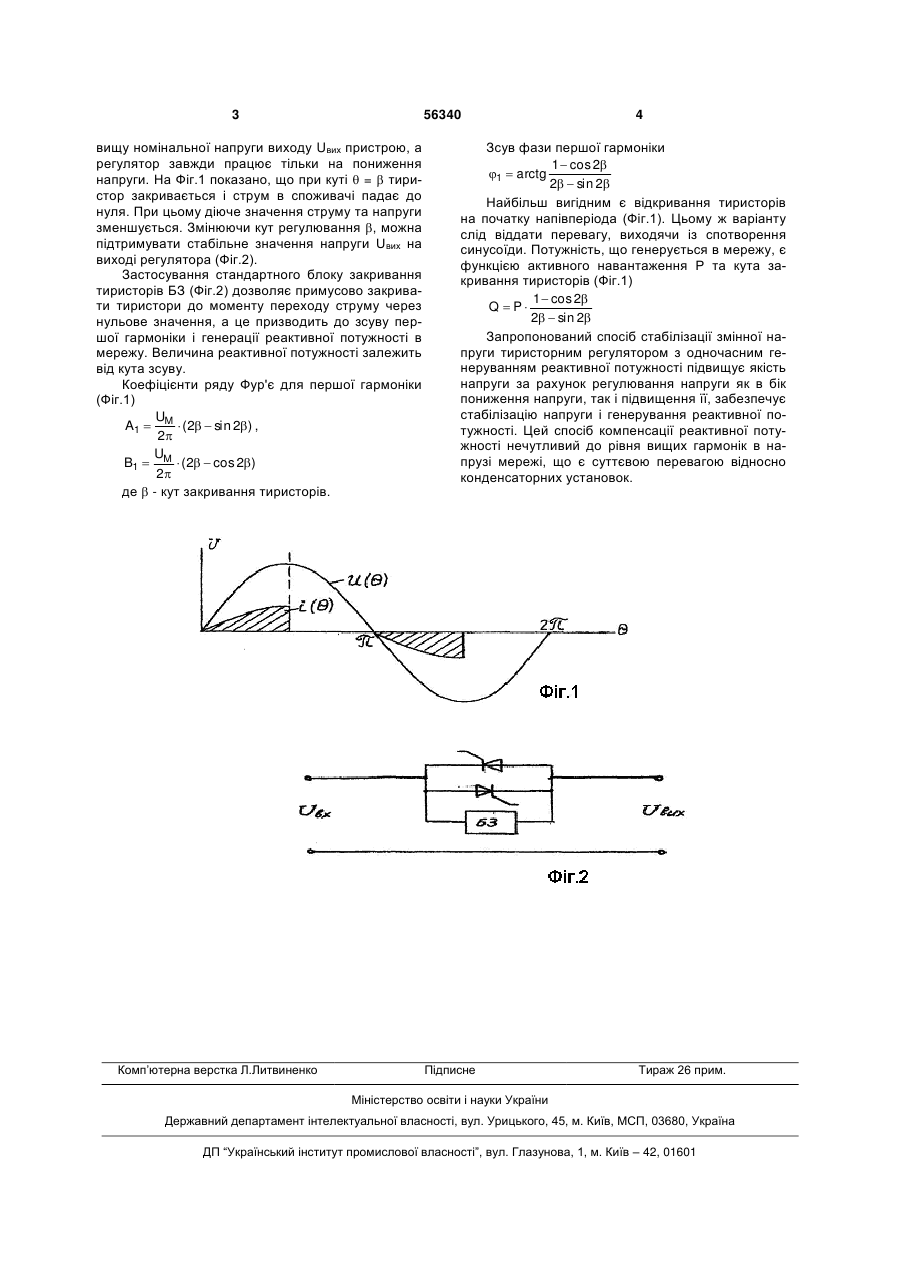

Спосіб стабілізації змінної напруги тиристорним регулятором з одночасним генеруванням реа 3 56340 вищу номінальної напруги виходу Uвих пристрою, а регулятор завжди працює тільки на пониження напруги. На Фіг.1 показано, що при куті  =  тиристор закривається і струм в споживачі падає до нуля. При цьому діюче значення струму та напруги зменшується. Змінюючи кут регулювання , можна підтримувати стабільне значення напруги Uвих на виході регулятора (Фіг.2). Застосування стандартного блоку закривання тиристорів БЗ (Фіг.2) дозволяє примусово закривати тиристори до моменту переходу струму через нульове значення, а це призводить до зсуву першої гармоніки і генерації реактивної потужності в мережу. Величина реактивної потужності залежить від кута зсуву. Коефіцієнти ряду Фур'є для першої гармоніки (Фіг.1) U A1  M  (2  sin 2) , 2 UM B1   (2  cos 2) 2 де  - кут закривання тиристорів. Комп’ютерна верстка Л.Литвиненко 4 Зсув фази першої гармоніки 1  cos 2 1  arctg 2  sin 2 Найбільш вигідним є відкривання тиристорів на початку напівперіода (Фіг.1). Цьому ж варіанту слід віддати перевагу, виходячи із спотворення синусоїди. Потужність, що генерується в мережу, є функцією активного навантаження Р та кута закривання тиристорів (Фіг.1) 1  cos 2 Q  P 2  sin 2 Запропонований спосіб стабілізації змінної напруги тиристорним регулятором з одночасним генеруванням реактивної потужності підвищує якість напруги за рахунок регулювання напруги як в бік пониження напруги, так і підвищення її, забезпечує стабілізацію напруги і генерування реактивної потужності. Цей спосіб компенсації реактивної потужності нечутливий до рівня вищих гармонік в напрузі мережі, що є суттєвою перевагою відносно конденсаторних установок. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601

Дивитися

Додаткова інформація

Назва патенту англійською

Method for alternating voltage regulation by a thyristor regulator with generating reactive power

Автори англійською

Shesterenko Volodymyr Yevhenovych, Bilko Olena Volodymyrivna

Назва патенту російською

Способ стабилизации переменного напряжения при помощи тиристорного регулятора с одновременным генерированием реактивной мощности

Автори російською

Шестеренко Владимир Евгеньевич, Билько Елена Владимировна
