Гідросівалка

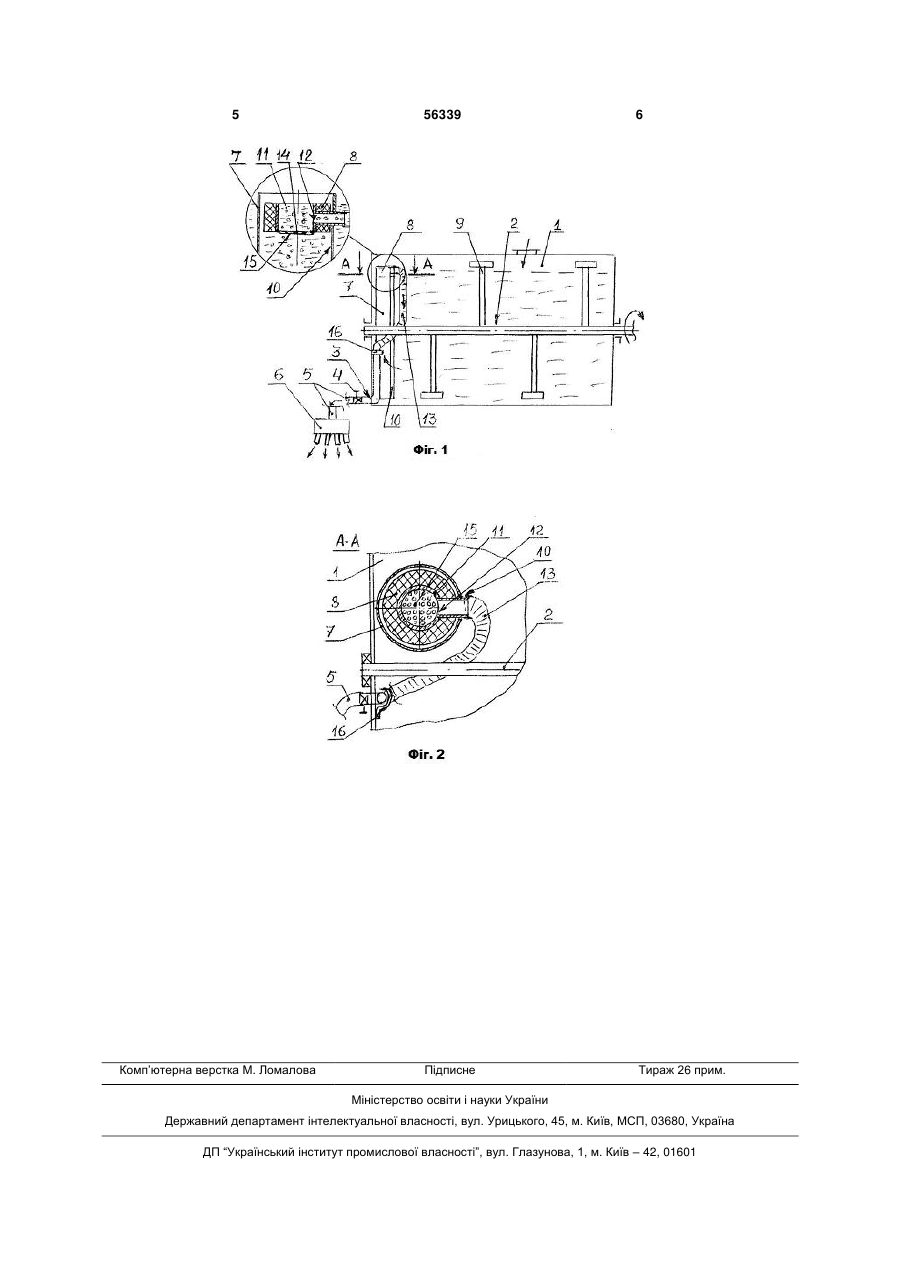

1. Гідросівалка, яка включає цистерну з розміщеною в ній приводною лопатевою мішалкою та з вихідним отвором, оснащеним запірним пристроєм, зв'язаним трубопроводом з розподільчою камерою, регулювальну систему витрати рідини, до складу якої входить датчик рівня рідини, виконаний у вигляді циліндричної місткості, сполученої з цистерною та оснащеної поплавком, яка відрізняється тим, що лопаті на мішалці розташовані поза зоною дії регулювальної системи витрати рідини, яка являє собою систему постійного самозабору посівної суміші з поверхневого шару суміші у міру зміни рівня рідини в цистерні і включає циліндрич 3 Вказана задача вирішується за рахунок того, що в гідросівалці, яка включає цистерну з розміщеною в ній приводною лопатевою мішалкою та з вихідним отвором, наділеним запірним пристроєм, зв’язаним трубопроводом з розподільчою камерою, регулювальну систему витрати рідини, до складу якої входить датчик рівня рідини, виконаний у вигляді циліндричної міст косі і, сполученої і цистерною та наділеної поплавком, згідно корисної моделі відрізняється тим, що лопаті на мішалці розташовані поза зоною дії регулювальної системи виграти рідини, яка являє собою систему постійного самозабору посівної суміші з поверхневого шару суміші по мірі зміни рівня рідини в цистерні і включає циліндричну місткість, наділену поздовжньою щілиною і встановленою в рідині всередині цистерни вертикально біля її стінки з вихідним отвором, а розміщений в місткості поплавок в своїй середній частині має приймальну нашу з боковим вихідним отвором з приєднаним до неї гнучким трубопроводом, що виходить за межі місткості через поздовжню щілину і з'єднується з вихідним отвором цистерни, причому дно чаші наділено декількома отворами, а чаша на поплавку разом з гнучким трубопроводом виконана з можливістю забору рідкої посівної суміші через отвори в дні чаші при опусканні поплавка і витікання суміші через боковий вихідний отвір в чаші та переміщення гнучкого трубопроводу вздовж щілини в місткості при опусканні рівня рідини. Крім того, близько двох п’ятих довжини гнучкого трубопроводу біля вихідного отвору в цистерні прикріплено до її стінки. Запропоновані зміни, що включають систему постійного самозабору рідкої посівної суміші з використанням частини відомих елементів, дозволяють значно спростити конструкцію гідросівалки. Кріплення частини гнучкого трубопроводу до стінки цистерни зменшує довжину її зігнутої частини і, відповідно, кількість лопатей, які потрібно видалити. Гідросівалка схематично зображена на Фіг.1, а на Фіг.2 - поперечний розріз по А-А поплавка з чашею та циліндричною місткістю. Гідросівалка, яка включає цистерну 1 з розміщеною в ній приводною лопатевою мішалкою 2 та з вихідним отвором 3, наділеним запірним пристроєм 4, зв'язаним трубопроводом 5 з розподільчою камерою 6, регулювальну систему витрати 56339 4 рідини, до складу якої входить датчик рівня рідини, виконаний у вигляді місткості 7, сполученої з цистерною 1 та наділеної поплавком 8, а лопаті 9 на мішалці 2 розташовані поза зоною дії регулювальної системи витрати рідини, яка являє собою систему постійного самозабору посівної суміші з поверхневого шару суміші по мірі зміни рівня рідини в цистерні 1 і включає місткість 7, що має форму циліндра і поздовжньою щілиною 10 і встановлена в рідині всередині цистерни 1 вертикально біля її стінки з вихідним отвором 3, а розмішений в місткості 7 поплавок 8 в своїй середній частині має приймальну чашу 11 з боковим вихідним отвором 12 з приєднаним до неї гнучким трубопроводом 13, що виходить за межі місткості 7 через поздовжню щілину 10 і з'єднується з вихідним отвором 3 цистерни 1, причому дно 14 чаші 11 наділено декількома отворами 15, а чаша 11 на поплавку 8 разом з гнучким трубопроводом 13 виконана з можливістю забору рідкої посівної суміші через отвори 15 в дні чаші 11 при опусканні поплавка 8 і витікання суміші через боковий вихідний отвір 12 чаші та переміщення гнучкого трубопроводу 13 вздовж щілини 10 в місткості 7. Крім того, близько двох п'ятих довжини гнучкого трубопроводу 13 біля вихідного отвору 3 в цистерні 1 прикріплено до її стінки скобою 16. Працює гідросівалка таким чином. При закритому положенні запірного пристрою 4 цистерна 1 заповнюється водою та насінням, співвідношення яких визначається нормою висіву та швидкістю руху посівного агрегату. Обертова мішалка 2 рівномірно перемішує робочу суміш, а результаті чого насіння постійно знаходиться в завислому стані. Оскільки цистерна 1 та місткість 7 є сполученими через поздовжню щілину 10, то в них підтримується однаковий рівень рідини, причому поплавок 8 завжди знаходиться зверху рідини. З початком руку гідросівалки запірний пристрій 4 переводиться у відкрите положення і суміш, що поступає через отвори 15 в дні чаші 11 всередину неї, через її вихідний отвір 12 по гнучкому трубопроводу 13 та через вихідний отвір 3 в цистерні 1 і трубопровід 5 надходить в розподільчу камеру 6, а звідти - до висівних апаратів. При витраті робочої суміші зменшується рівень її в цистерні 1, але норми висіву не міняється, бо забір рідини весь чає відбувається з поверхні рідини, на якій плаває поплавок з чашею для забору посівної суміші. 5 Комп’ютерна верстка М. Ломалова 56339 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
