Пристрій дистанційного керування по лініях електропередачі

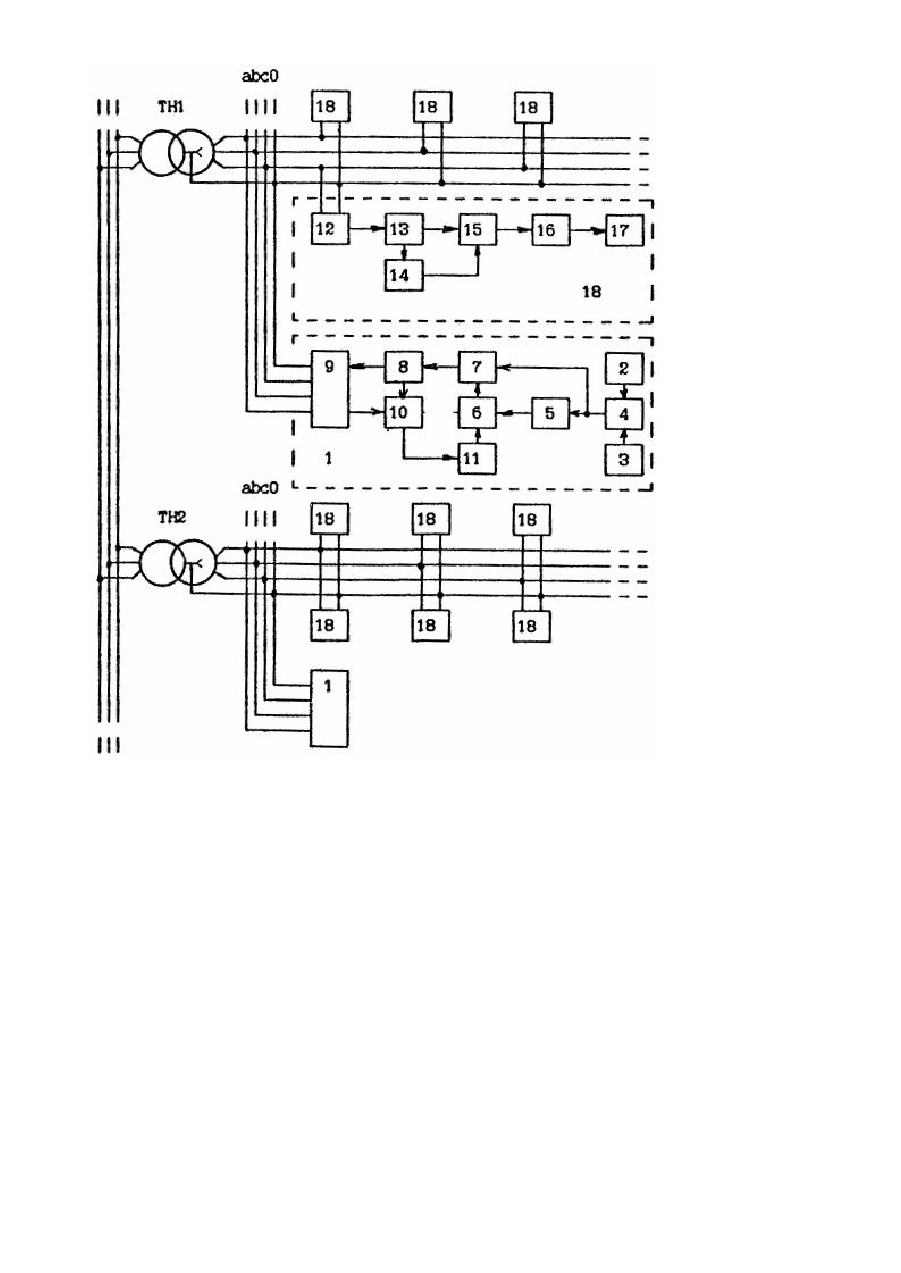

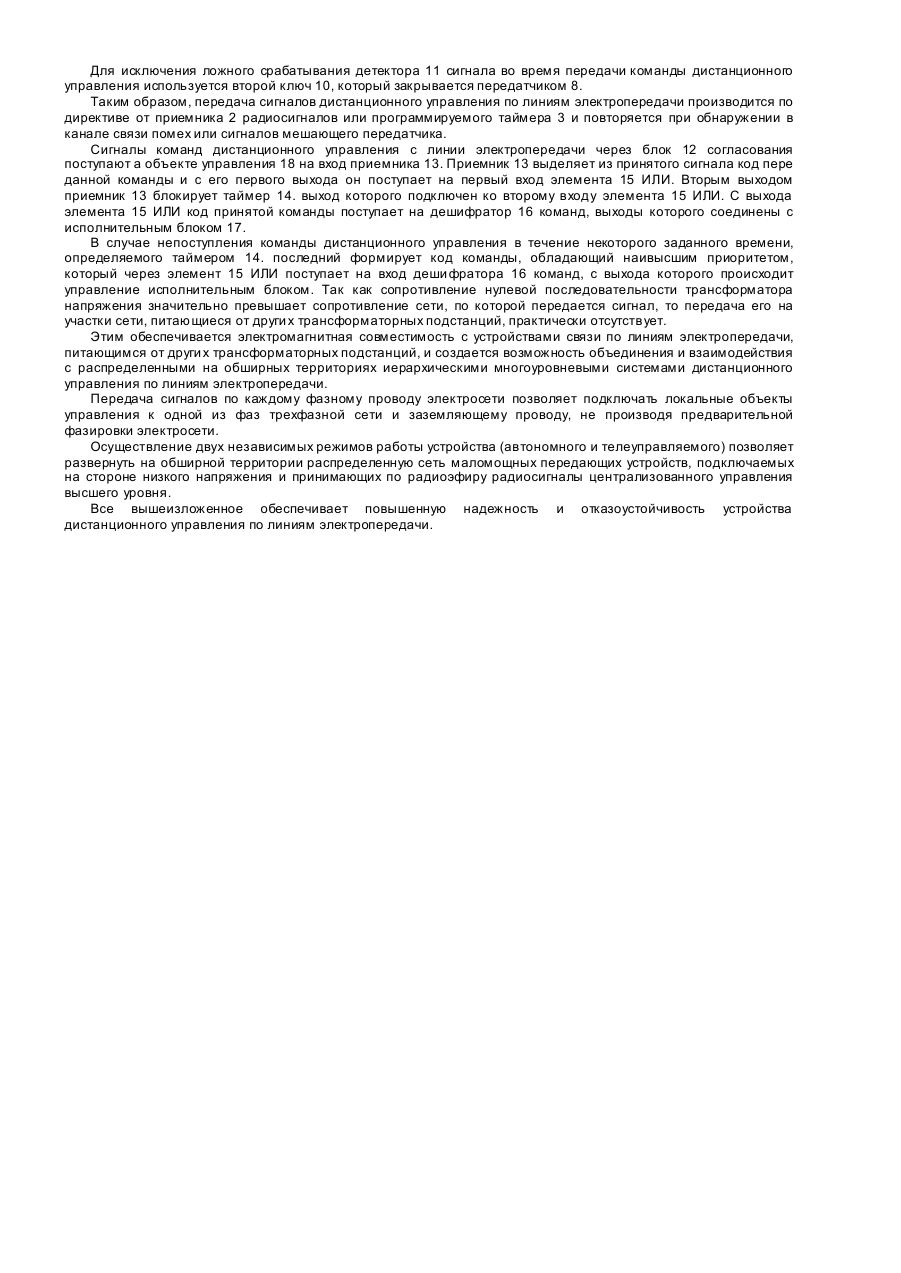

Изобретение относится к устройствам связи по линиям электропередачи и может, в частности, использоваться для дистанционного переключения тарифов счетчиков электрической энергии при применении в качестве линий связи трехфазной распределительной электрической сети. Наиболее близкой по технической сущности к предлагаемому устройству является система связи через трехфазную распределительную электросеть [1]. Эта система содержит логические схемы, пункт управления, включающий передатчик и блок согласования, и группу объектов управления, каждый из которых содержит блок согласования и приемник. В этой системе по исходному сигналу, формируемому центральным компьютером и поступающему на нее извне через телефонный канал, формируется сигнал, несущий информацию о переданной команде. Приемники-ретрансляторы с помощью логических схем формируют комплексный сигнал, представляющий собой результат логического анализа принятых из каждого провода трехфазной сети сигналов по критерию наибольшего отношения сигнал/шум, усиливают е го и возвращают в трехфазную сеть. При необходимости этот сигнал декодируют и используют для управления различными устройствами. Недостатком системы является сложность управления нагрузками при их неравномерном распределении на территории, так как приемники-ретрансляторы для устранения взаимного влияния должны располагаться на определенном фиксированном удалении друг от друга, а также то, что сигналы повышенной частоты распространяются по всем трем фазам данной электросети и проникают через силовой трансформатор не только в данную распределительную сеть, но и в соседние, создавая помехи для устройств, питающихся от други х трансформаторов, что не обеспечивает высокую надежность работы системы. В основу изобретения поставлена задача разработать устройство дистанционного управления, обеспечивающее повышенную достоверность и надежность передачи сигналов по линиям электропередачи и электромагнитную совместимость с устройствами связи, питающимися от других трансформаторных подстанций, путем устранения ложного срабатывания объекта управления и взаимного влияния одного устройства на другое. Поставленная задача решается тем, что в устройство дистанционного управления по линиям электропередачи, содержащее пункт управления, включающий передатчик и блок согласования, выходы которого подключены к соответствующим проводам трехфазной электрической сети, и группу объектов управления, каждый из которых содержит блок согласования и приемник, выходы блока согласования каждого объекта управления подключены к соответствующим проводам трехфазной электрической сети, согласно изобретению, в пункт управления введены приемник радиосигналов, таймер, детектор сигналов, первый и второй элементы ИЛИ, первый и второй ключи, элемент памяти, выходы приемника радиосигналов и таймера соединены с первым и вторым входами первого элемента ИЛИ соответственно, выход первого элемента ИЛИ подключен к первому входу второго элемента ИЛИ и входу элемента памяти, выход которого соединен с первым входом первого ключа, второй вход которого подключен к выходу детектора сигнала, вход которого соединен с выходом второго ключа, первый вход которого подключен к выходу блока согласования, выход второго элемента ИЛИ соединен со входом передатчика, первый выход которого соединен со входом блока согласования, второй выход передатчика соединен со вторым входом второго ключа, выход первого ключа подключен ко второму входу второго элемента ИЛИ, в каждый объект управления введены таймер, элемент ИЛИ, дешифратор команд и исполнительный блок, выход таймера соединен с первым входом элемента ИЛИ, второй вход которого подключен к первому вы ходу приемника, второй выход которого соединен со входом таймера, выход элемента ИЛИ соединен со входом дешифратора команд, выходы которого подключены к соответствующим входам исполнительного блока, вход приемника соединен с выходом блока согласования. Структурная схема устройства приведена на чертеже. Устройство дистанционного управления по линиям электропередачи состоит из пункта управления 1 и множества объектов управления 18. Пункт управления 1 состоит из приемника 2 радиосигналов и таймера 3, выходы которых соединены с первым и вторым входами первого элемента 4 ИЛИ, выход которого соединен со входом элемента 5 памяти и с первым входом второго элемента 7 ИЛИ. Второй вход второго элемента 7 ИЛИ соединен с выходом первого ключа 6. первый и второй входы которого соединены с выходами элемента 5 памяти и детектора 11 сигнала. Выход второго элемента 7 ИЛИ соединен со входом передатчика 8, первый выход которого соединен со входом блока 9 согласования, силовые выходы которого соединены с тремя фазами линии электропередачи и нулевым проводом. Второй выход передатчика 8 соединен со вторым входом второго ключа 10, первый вход которого соединен с выходом блока согласования, а выход - со входом детектора 11 сигнала. Вход приемника 13 объектов управления 18 через блок 12 согласования подключен к одной из фаз сети и к нулевому проводу. Первый выход приемника 13 соединен с первым входом элемента 15 ИЛИ, а второй выход - со входом таймера 14, выход которого соединен со вторым входом элемента 15 ИЛИ. Выход элемента 15 ИЛИ соединен с дешифратором 16 команд, выходы которого соединены с исполнительным блоком 17. Устройство работает следующим образом. Сигнал команды дистанционного управления вырабатывается пунктом 1 управления или приемником 2 радиосигналов, при телеуправляемом режиме, или программируемым таймером 3, если устройство работает в автономном режиме. Пройдя через первый элемент 4 ИЛИ, команда дистанционного управления поступает на элемент 5 памяти, где происходит ее запоминание, и одновременно на первый вход второго элемента 7 ИЛИ. На второй вход 7 второго элемента 7 ИЛИ команда дистанционного управления поступает от элемента 5 памяти через первый ключ 6, который управляется детектором 11 сигнала таким образом, что при наличии в канале связи помех или сигнала мешающего передатчика первый ключ 6 закрыт и открывается на время, достаточное для прохождения команды от элемента 5 памяти только при нормальном состоянии канала связи. С выхода второго элемента 7 ИЛИ команда дистанционного управления поступает в передатчик 8, где преобразуется в сигнал, удобный для передачи по линии электропередачи, и через блок 9 согласования поступает в силовую электрическую сеть и передается по всем трем фазам одновременно, образуя контур нулевой последовательности. Для исключения ложного срабатывания детектора 11 сигнала во время передачи команды дистанционного управления используется второй ключ 10, который закрывается передатчиком 8. Таким образом, передача сигналов дистанционного управления по линиям электропередачи производится по директиве от приемника 2 радиосигналов или программируемого таймера 3 и повторяется при обнаружении в канале связи помех или сигналов мешающего передатчика. Сигналы команд дистанционного управления с линии электропередачи через блок 12 согласования поступают а объекте управления 18 на вход приемника 13. Приемник 13 выделяет из принятого сигнала код пере данной команды и с его первого выхода он поступает на первый вход элемента 15 ИЛИ. Вторым выходом приемник 13 блокирует таймер 14. выход которого подключен ко второму входу элемента 15 ИЛИ. С выхода элемента 15 ИЛИ код принятой команды поступает на дешифратор 16 команд, выходы которого соединены с исполнительным блоком 17. В случае непоступления команды дистанционного управления в течение некоторого заданного времени, определяемого таймером 14. последний формирует код команды, обладающий наивысшим приоритетом, который через элемент 15 ИЛИ поступает на вход деши фратора 16 команд, с выхода которого происходит управление исполнительным блоком. Так как сопротивление нулевой последовательности трансформатора напряжения значительно превышает сопротивление сети, по которой передается сигнал, то передача его на участки сети, питающиеся от други х трансформаторных подстанций, практически отсутствует. Этим обеспечивается электромагнитная совместимость с устройствами связи по линиям электропередачи, питающимся от други х трансформаторных подстанций, и создается возможность объединения и взаимодействия с распределенными на обширных территориях иерархическими многоуровневыми системами дистанционного управления по линиям электропередачи. Передача сигналов по каждому фазному проводу электросети позволяет подключать локальные объекты управления к одной из фаз трехфазной сети и заземляющему проводу, не производя предварительной фазировки электросети. Осуществление двух независимых режимов работы устройства (автономного и телеуправляемого) позволяет развернуть на обширной территории распределенную сеть маломощных передающих устройств, подключаемых на стороне низкого напряжения и принимающих по радиоэфиру радиосигналы централизованного управления высшего уровня. Все вышеизложенное обеспечивает повышенную надежность и отказоустойчивость устройства дистанционного управления по линиям электропередачи.
