Пристрій для контролю стану комутаційного елемента

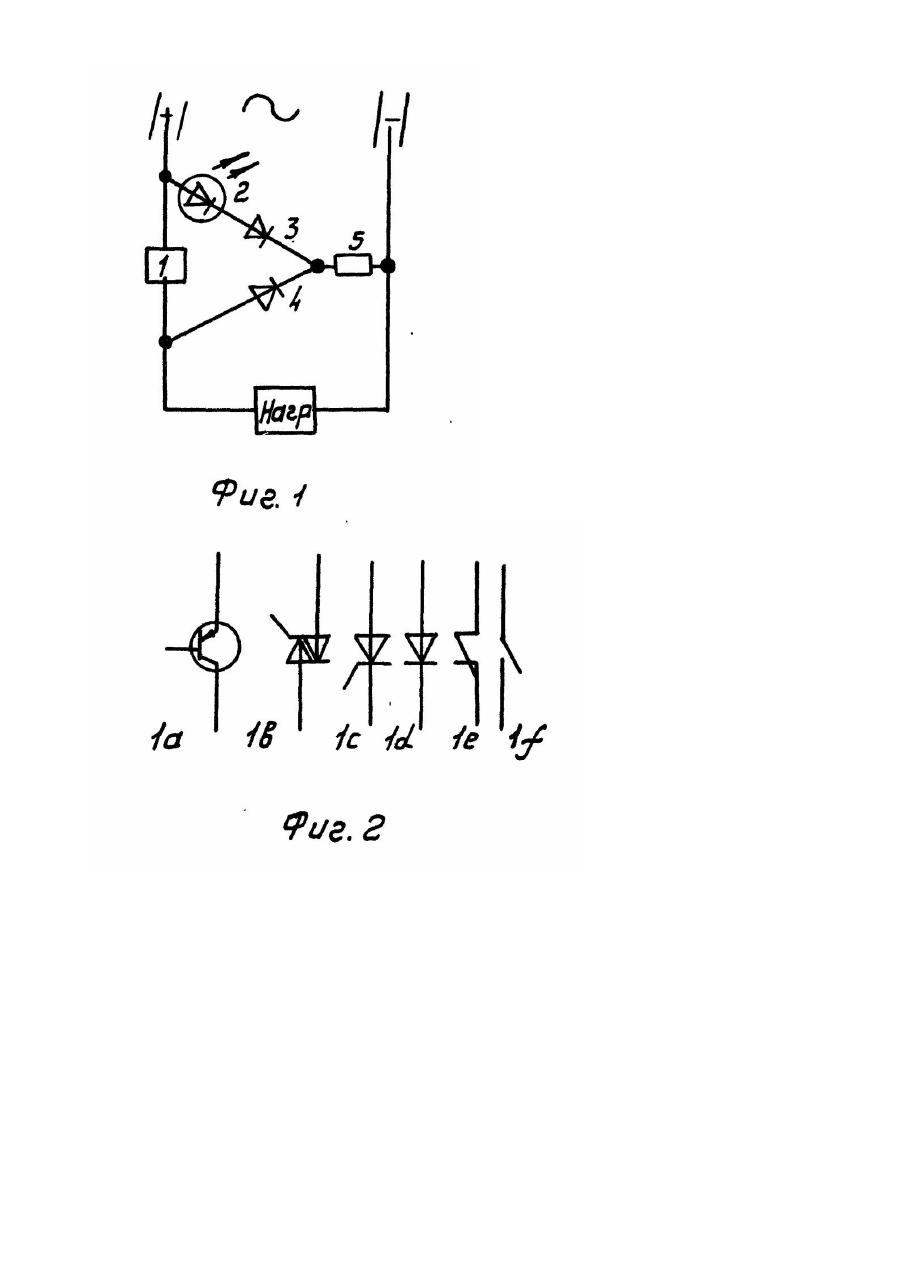

Изобретение относится к электротехнике и предназначено для использования в промышленной автоматике, электронике и в иных электротехнических устройства х, содержащих коммутационные, выпрямительные и усилительные элементы. Известные датчики предельных состояний (температуры, давления, уровня) содержат включенный коммутационный элемент. который отключается при достижении контролируемой средой предельно допустимого состояния. Например, в автомате для приготовления пирожков АЖЗП-М [1] имеется датчик температуры фритюра в жарочной ванне. Датчик срабатывает при достижении предельно допустимой температуры фритюра, выше которой возможно его возгорание при отказе штатной системы регулирования температуры. Чтобы сигнализировать о достижении опасного состояния системы для принятия обслуживающим персоналом срочных мер, в автомате предусмотрено устройство предупредительной сигнализации о состоянии датчика температуры с промежуточным реле. Оно отличается сложностью и недостаточной надежностью. Наиболее близким техническим решением к заявляемому изобретению является устройство для контроля состояния коммутационного элемента [2], включенного последовательно с источником питания и нагрузкой, содержащее индикатор, первый вывод которого предназначен для подключения к первому выводу коммутационного элемента, соединенному с первым выводом источника питания, и резистор, первый вывод которого предназначен для подключения к первому выводу нагрузки, соединенному со вторым выводом, источника питания. Недостатком этого устройства является ограничение области его применения устройствами только постоянного тока. Кроме того оно осуществляет контроль коммутационных элементов лишь одного вида – тиристоров. В основу изобретения поставлена задача усовершенствовать устройство для контроля состояния коммутационного элемента путем изменения его электрической схемы таким образом, чтобы расширить область его применения на устройства как постоянного, так и переменного тока, а также, кроме тиристоров, на коммутационные элементы иного вида, в частности транзисторы, триаки, диоды, контакты и др. Эта задача решена таким образом, что в устройство для контроля состояния коммутационного элемента, включенного последовательно с источником питания и нагрузкой, содержащее индикатор, первый вывод которого предназначен для подключения к первому выводу коммутационного элемента» соединенному с первым выводом источника питания, и резистор, первый вывод которого предназначен для подключения к первому выводу нагрузки, соединенному со вторым, выводом источника питания, согласно изобретению, введены первый и второй диоды, причем один из электродов первого диода предназначен для подключения к объединенным выводам коммутационного элемента и нагрузки, второй электрод соединен со вторым выводом резистора и вторым электродом второго диода. первый электрод которого подключен ко второму выводу индикатора. За счет того, что в устройство введены первый и второй диоды, один из электродов первого диода подключен к объединенным выводам коммутационного элемента и нагрузки, второй электрод соединен со вторым выводом резистора и вторым электродом второго диода, первый электрод которого подключен ко второму выводу индикатора, достигнута возможность работа как на постоянном, так и на переменном токе, а также контроль состояния не только тиристоров, но и транзисторов, триаков, диодов, контактов и др. Сущность изобретения поясняется чертежами, на которых представлен пример выполнения устройства: на фиг. 1 представлена принципиальная схема предлагаемого устройства; на фиг. 2 даны примеры коммутационных элементов, контроль состояния которых может осуществляться устройством. Устройство для контроля состояния коммутационного элемента содержит контролируемый коммутационный элемент 1, включенный последовательно с источником питания и нагрузкой. К первому выводу коммутационного. элемента 1, соединенному с первым выводом источника питания, подключен индикатор 2, второй вывод которого последовательно соединен с анодом выпрямительного диода 3. К объединенным выводам коммутационного элемента 1 и нагрузки подключен анод выпрямительного диода 4, катод которого соединен с катодом диода 3 и вторым выводом резистора 5, первый вывод которого подключен ко второму выводу источника питания. Последний соединен также с нагрузкой. Устройство позволяет подключать для контроля состояния различные коммутационные элементы, например: транзисторы 1а, триаки 1b, тиристоры 1с, диоды 1d, контакты 1е и 1f(см.фиг,2) и другие. Устройство работает следующим образом. В случае, когда коммутационный элемент замкнут (1е и 1f) или находятся в проводящем состоянии (1a...1d), падение напряжения на нем незначительно, и диод 4 шунтирует светодиод 2 и диод 3. Светодиод 2 не светится. В случае разомкнутого состояния коммутационного элемента (1е, 1f) или его непроводящего состояния (1a...1d), а также в случае обрыва любого из перечисленных коммутационных элементов диод 4 оказывается отключенным, шунт со светодиода 2 и диода 3 снят, и светодиод 2 светится, индицируя непроводящее состояние коммутационного элемента. По сравнению с известными устройствами предлагаемого устройства носит универсальный характер - может быть использовано в сети как переменного, так и постоянного тока. При этом оно осуществляет контроль состояния Коммутационных элементов разного вида - диодов, тиристоров. триаков, транзисторов, контактов и други х. Кроме того, применение устройства исключает прохождение тока через нагрузку при непроводящем состоянии коммутационного элемента.
