Вітроколесо

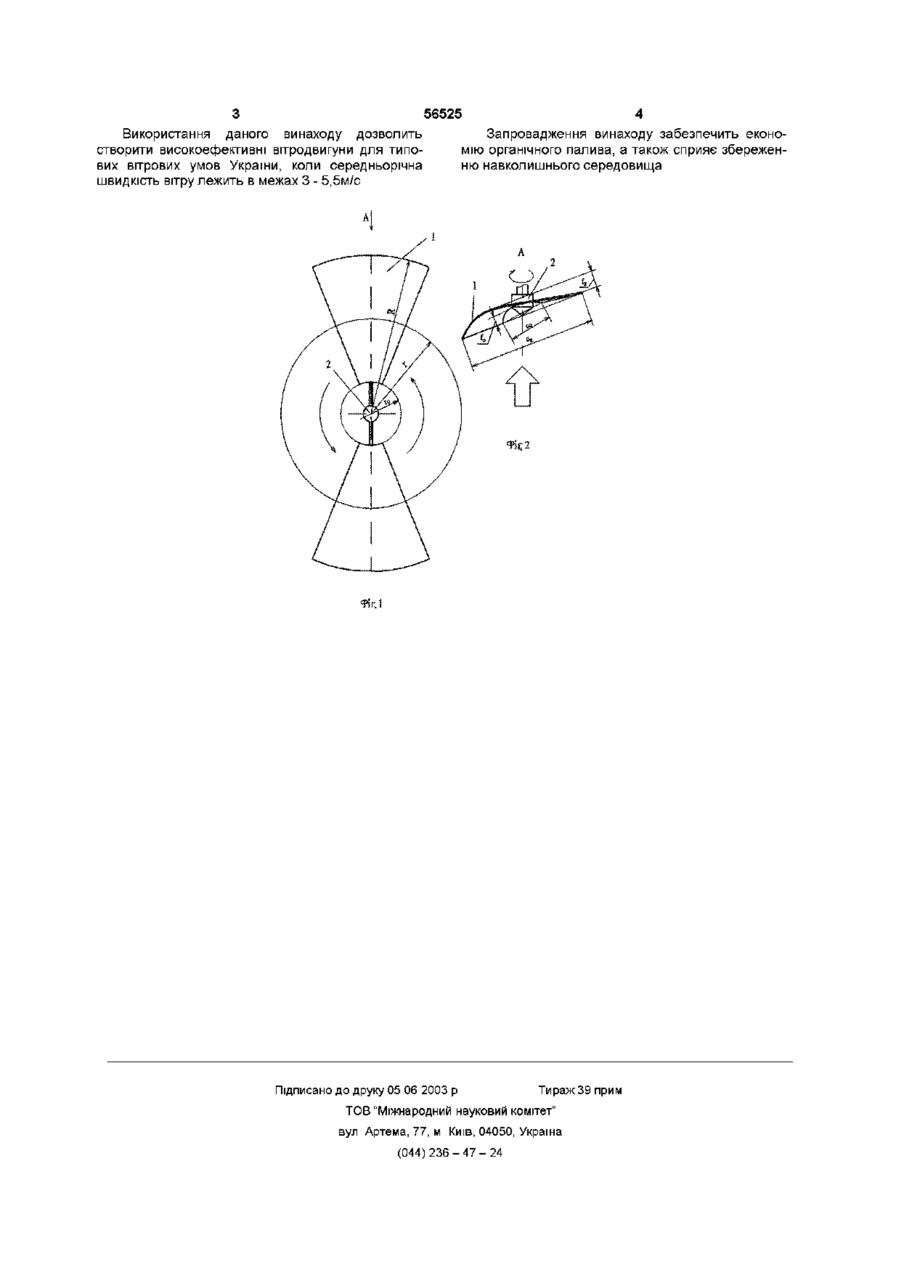

1 Вітроколесо, що містить радіально встахорди яких рівномірно новлені лопаті, збільшуються з поточним радіусом вітроколеса, а кут установки зменшується з поточним радіусом, яке відрізняється тим, що відносна товщина профілю лопаті на поточному радіусі вітроколеса обернено пропорційна величині поточного радіуса вітроколеса 2 Вітроколесо по п 1, яке відрізняється тим, що лопаті виконані з можливістю установки під постійним кутом вздовж поточного радіуса вітроколеса Винахід відноситься до вітряних двигунів, а саме до горизонтальновісевих вітроколес, призначений для застосування у вітродвигунах ВІДОМІ вітроколеса, які містять радіально встановлені лопаті з постійною хордою і профілем постійної товщини (див кн И С Москалюк Применение новых типов ветронасосных установок в сельском хозяйстве Молдавии Кишинев, Изд-во "Картя Молдовеняска", 1972 -с 23, рис 3) Недоліком даного вітроколеса є його недостатня продуктивність з-за невідповідності аеродинамічної якості профілю лопаті на поточних радіусах вітроколеса номінальним величинам модулю ШВИДКОХІДНОСТІ вздовж довжини лопаті Відоме вибране в якості прототипу вітроколесо (див А с СССР №1437561 A, F03D, "Ветроколесо", Шевченко Ю В , Опубл БИ №42 от 15 11 88), яке містить радіально встановлені лопаті, з хордою, яка зменшується з поточним радіусом вітроколеса, з постійною відносною товщиною профілю лопаті Недоліком даного вітроколеса є його недостатня продуктивність в районах з слабкими та помірними середньорічними швидкостями вітру з-за недостатньої величини коефіцієнту заповнення активної поверхні вітроколеса та невідповідності аеродинамічної якості профілю лопаті на поточних радіусах вітроколеса номінальним величинам модулю ШВИДКОХІДНОСТІ вздовж довжини лопаті Задача винаходу полягає у створенні вітроколеса, високопродуктивного в умовах слабких та помірних середньорічних швидкостей вітру з збільшеним відносним моментом Суть винаходу полягає в тому, що в вітроколесі, яке містить радіально-встановлені лопаті, хорда яких збільшується з поточним радіусом, а кут установки зменшується з поточним радіусом, відносна товщина профілю лопаті обернено пропорційна величині поточного радіуса вітроколеса, і лопать може мати постійний кут установки вздовж поточного радіуса Суть винаходу пояснюється кресленнями 1, 2 на яких зображено На Фіг 1 - загальний вигляд вітроколеса, На Фіг 2 - Вид А вітроколеса, зображеного на Фіг 1 Запропонована конструкція вітроколеса (див Фіг 1) містить ступицю 1 з радіально встановленими лопатями 2, які мають хорду с, що рівномірно збільшується з поточним радіусом г від величини со до CR, (ДИВ ФІГ 2) на ВІДПОВІДНИХ радіусах го та R При цьому поточний кут установки лопаті змінюється від 0о до 0R, а відносна товщина профілю лопаті sr дорівнює fr/cr і рівномірно зменшується від fo/co до fR/cR обернено пропорційно величині поточного радіуса г Завдяки цьому досягається відповідне збільшення величини аеродинамічної якості профілю лопаті вздовж її довжини ВІДПОВІДНО зростанню величини модулю ШВИДКОХІДНОСТІ, що призводить до зростання продуктивності лопаті за рахунок збільшення коефіцієнту використання енергії вітру Завдяки збільшенню хорди лопаті с на кінцевому радіусі R, досягається збільшення моменту на вітроколесі, що дозволяє підвищити його продуктивність в умовах слабких та помірних середньорічних швидкостей вітру ю ю (О ю 56525 Використання даного винаходу дозволить створити високоефективні вітродвигуни для типових вітрових умов України, коли середньорічна швидкість вітру лежить в межах 3 - 5,5м/с 4 Запровадження винаходу забезпечить економію органічного палива, а також сприяє збереженню навколишнього середовища Фіг.! Підписано до друку 05 06 2003 р Тираж 39 прим ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)236-47-24
