Система очищення дощових вод

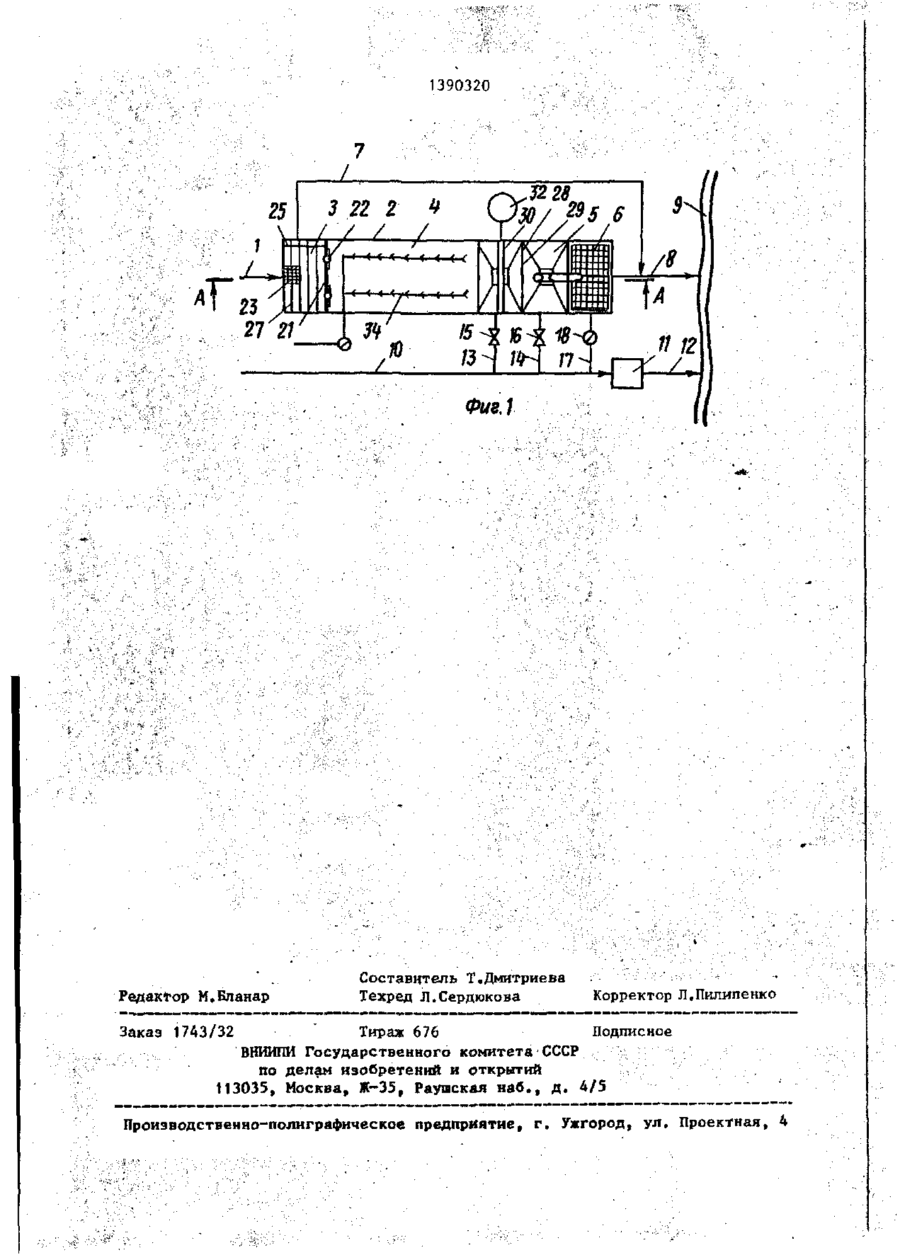

Изобретение относится к охране вод ( в частности к предотвращению загрязнения водных объектов отводимыми с застроенных территорий дождевыми водами» и позволяет повысить эффективность очистки за счет регенерации фильтрующей загрузки при f і І непрерывном режиме очистки. Резервуар 2 для очистки сточных вод снабжен фильтровальной камерой 6 с фильтрующей загрузкой 42, Отстоянная вода через переливное отверстие поступает в переливную камеру 5, а из нее по вертикальному трубопроводу 35 через придонное отверстие 38 поступает в фильтровальную камеру 6, где проходит снизу вверх через фильтрующую загрузку 42, Фильтрат по коллектору 8 отводится в водный объект» По мере загрязнения фильтрующей загрузки 42 уровень воды в переливной камере 5 повышаетсяf поплавковое запорное устройство 36 перекрывает отверстие вертикального трубопровода 35. Отстоянная вода через сифонный трубопровод 39 переливается в пространство над фильтрующей загрузкой 42 фильтровальной камеры 6. Поплавковое запорное устройство 44 перекрывает входное отверстие коллектора 8 9 а запорное устройство 18 на трубопроводе Ї7 открывается, и осуществляется обратная промывка фильтрующей загрузки 42. 2 ил. > "~\ J 1390320 Изобретение относится к охране вод, в частности к предотвращению загрязнения водных объектов отводимыми с застроенных территорий дожде- g выми водами. Цель изобретения - повышение эффективности очистки за счет регенерации фильтрующей загрузки при непрерывном режиме очистки. Ю На фиг.1 изображена принципиальная схема системы очистки дождевых вод; на фиг.2 - разрез А-А на фиг.1. Система содержит водосточный коллектор 1, резервуар 2 для очистки J5 дождевых вод, содержащий приемно-распределительную 3, отстойную 4, переливную 5 и фильтровальную 6 камеры, переливной трубопровод 7, коллектор 8 отвода дождевых вод в водный объект 20 9, коллектор 10 промбытовой канализации, городские очистные сооружения 11, выпуск 12 очищенных промбытовых сточных вод в водный объект 9, трубопроводы 13 и 14 отвода осадка с 25 задвижками 15 и 16, трубопровод 17 отвода промывной воды с запорным устройством 18, связанным с автоматическими датчиками 19 и 20 уровня. ва осадка. Иловый приямок 33 с помощью трубопровода 13 отвода осадка и задвижки 15 соединен с коллектором 10 промбытовой канализации, последний соединен с городскими очистными сооружениями 11, которые выпуском 12 очищенных промбытовых сточных вод соединены с водным объектом 9 о Переливная камера 5 снабжена вертикальным трубопроводом 35 отвода отстоянных дождевых вод, верхний конец которого расположен ниже переливного отверстия 29 в перегородке 28 и оборудован поплавковым запорным устройством 36, вертикальной перегородкой 37, отделяющей переливную камеру 5 от фильтровальной камеры 6, с придонным отверстием 38, соединенным с вертикальным трубопроводом 35 отвода отстоянных вод, сифонным трубопроводом 39 с воздушной трубкой 40, колено сифона которого расположено ниже переливного отверстия 29, иловым приямком 41, соединенным посредством трубопровода 14 отвода осадка и задвижки 16 с коллектором 10 промбытовой канализации. Приемно-распределительная камера 30 3 снабжена вертикальной перегородкой 21 с шиберным затвором 22, решетчатым съемным контейнером 23, переливным отверстием 24, полупогруженной перегородкой 25, Песковым бункером 35 26, перекрытым съемной колосниковой решеткой 27, устройством для выгрузки осадка, например грейфером (не показано) . Приемно-распределительная камера 3 присоединена к водосточному коллектору 1 и в месте присоединения 40 в приемно-распределительной камере 3 установлен решетчатый съемный контейнер 23, к размещенному в верхней части приемно-распределительной камеры 3 переливному отверстию 24 присое- 45 динен переливной трубопровод 7, второй конец которого присоединен к коллектору 8 отвода дождевых вод. Отстойная камера 4 отделена от переливной камеры 5 перегородкой 28 50 с переливным отверстием 29, расположенным в верхней части перегородки. Перед переливным отверстием размещена полупогруженная перегородка 30 со щелевой поворотной трубой 31, соеди- 55 ненной нефтесборным резервуаром 32. Отстойная камера 4 снабжена иловым приямком 33 и системой 34 гидросмы Фильтровальная камера 6 содержит фильтрующую загрузку 42, размещенную между горизонтальными перфорированными перегородками 43 о Ко дну фильтровальной камеры 6 присоединен трубопровод 17 отвода промывной воды, . снабженный запорным устройством 18, в качестве которого может быть использован затвор с электроприводом. Второй конец трубопровода 17 присоединен к коллектору 10 промбытовой канализации. В средней части фильтровальной камеры 6 над фильтрующей загрузкой 42 присоединен коллектор 8 отвода осветленных дождевых вод, оборудованный поплавковым запорным устройством 44. Переливная камера 5 снабжена автоматическим датчиком 19 уровня, который размещен над верхним ~ концом вертикального трубопровода 35 отвода отстоянных вод. Фильтровальная камера 6 снабжена автоматическим датчиком 20 уровня, который ' размещен под фильтрующей загрузкой 42, состоящей из пористых плавающих или взвешенных в воде гранул, например, пенополистирола и пенополиуретана. Система работает следующим образом. 1390320 Дождевые воды, стекающие с поверхности покрытий, по водосточному коллектору 1 поступают в приемно-распределительную камеру 3 резервуара 2 для очистки дождевых вод, проходят решетчатый съемный контейнер 23, где задерживаются плавающие примеси, при открытом шиберном затворе 22 перетекают через водосливы вертикальной 10 перегородки 21 и далее поступают в отстойную камеру 4, В приемно-распределительной камере 3 за счет падения скорости течения дождевых вод в песковой бункер 26 выпадает песок и дру15 гие крупные осадимые частицыо При увеличении притока дождевых вод свыше расчетного, например при выпадении интенсивных ливней, уровень воды в приемно-распределительной камере 20 3 повышается, и избыток воды, пройдя под полупогруженную перегородку 25, поступает в переливное отверстие 24 и далее по соединенному с ним переливному трубопроводу 7 и коллектору 25 8 отвода дождевых вод поступает в водный объект 9. Из приемно-распределительной камеры 3 дождевая вода поступает в отстойную камеру 4, где освобождается 30 от взвешенных веществ, выпадающих в осадок, и нефтепродуктов, всплывающих в верхний слой и задерживаемых полупогруженкой -перегородкой 30. Отстоянная вода через переливное отвер35 стие 29 в вертикальной перегородке 28 поступает в переливную камеру 5, а из нее по вертикальному трубопроводу 35 через придонное отверстие 38 в вертикальной перегородке 37 в фильтровальную камеру 6, где проходит сни- 40 зу вверх через фильтрующую загрузку 42, расположенную между горизонтальными перфорированными перегородками 43о Фильтрат по коллектору 8 отводит45 ся в водный объект 9. При прохождении через фильтрующую загрузку 42 из гранул пенополистирола или пенополиуретана вода освобождается от тонкодиспергированных взвешенных веществ и дополнительно от нефте- 50 продуктов. По мере загрязнения фильтрующей загрузки 42 увеличивается ее гидравлическое сопротивление и, как следствие, повышается уровень воды в пере- 55 ливной камере 5. При достижении установленного предела повышения уровня срабатывает поплавковое запорное уст ройство 36, входное отверстие вертикального трубопровода 35 перекрывается, подача воды на фильтр прекращается. После перекрытия трубопровода 35 начинается быстрый подъем уровня воды в переливной камере 5 за счет притока отстоянной воды из отстойной камеры 4 через переливное отверстие 29. При повышении уровня наполнения до колена сифонного трубопровода 39 • отстоянная вода из переливной камеры 5 начинает переливаться в пространство над фильтрующей загрузкой 42 фильтровальной камеры 6» За счет повышения уровня в этой камере срабатывает поплавковое запорное устройство 44 и перекрывается входное отверстие трубопровода для отвода осветленных вод в коллектор 8. При дальнейшем повышении уровня воды в переливной камере 5 сифонный трубопровод 39 при затопленных входном и выходном отверстиях заряжается, и отстоянная вода из переливной камеры 5 в фильтровальную камеру 6 перепускается с большим расходомо Уровень воды в переливной камере 5 падаетр Когда уровень достигает установленного в переливной камере 5 автоматического датчика 19 уровня, по его сигналу открывается 18 на трубопро(запорное устройство воде 17 и осуществляется обратная промывка фильтрующей загрузки 42. Промывная вода по трубопроводу 17 отводится в коллектор 10 промбытовой канализации и далее на городские очистные сооружения 11. Подача отстоянной воды на промывку фильтрующей загрузки автоматически прекращается„ как только откроется воздушная трубка 40 на сифоне при снижении уровня воды в переливной камере 5 и сифон разрядитсяа Остатки промывной воды из фильтровальной камеры 6 сливаются по трубопроводу 17 а Когда падающий уровень воды в этой камере достигает установленного в донной части автоматического датчика 20 уровня s запорное устройство 18 на трубопроводе 17 закрывается. Регенерация фильтрующей загрузки завершена, фильтр подготовлен к работе. После разрядки сифона уровень воды в переливной камере 5 повышается и при достижении верхнего конца вертикального трубопровода 35, когда поплавкое sanopnoe устройство находится в открытом положении, начинается перелив отстоянной воды в 1390320 * фильтровальную камеру 6 под слой ненный с коллектором промбытовой кафильтрующей загрузки 42. При открынализации, резервуар для очистки дожтом поплавковом запорном устройстве девых вод, содержащий вертикальные 44 (открыто при снижении уровня в ка- г перегородки, делящие его на приемкомере в процессе промывки) фильтр вклюраспределительную камеру с перепускчается в работу, осветленная вода ным и переливным отверстиями и водоотводится в коллектор 8. приемной решеткой, отстойную камеру с трубопроводом для отвода нефтепроЗадержанные в приемно-распределительной камере 3 мусор и песок пери- 1Q дуктов с поверхности и переливную камеру, соединенную с отстойной камерой одически удаляются в сухую погоду посредством переливного отверстия, соответственно из решетчатого контейколлектор отвода дождевых вод в воднера 23 и пескового бункера 26. ный объект, о т л и ч а ю щ а я с я Выгрузка песка производится, натем, что, с целью повышения эффективпример» с помощью грейфера, при этом ]$ ности очистки за счет регенерации предварительно снимается колосникофильтрующей загрузки при непрерывном вая решетка 27, режиме очистки, резервуар очистки В сухую погоду периодически удалясточных вод снабжен фильтровальной ются накапливающиеся нефтепродукты и камерой и фильтрующей загрузкой, дниосадок из отстойной 4 и переливной 20 ще которой соединено с коллектором 5 камер. Нефтепродукты собираются промбытовой канализации посредством поворотной щелевой трубой 31 и отвотрубопровода, оборудованного запорным дятся в нефтесборный резервуар 32, устройством, взаимодействующим с разгде отстаиваются от воды, после чего вывозятся на утилизацию. Задержанный 25 мещенными в переливной и фильтровальной камерах датчиками уровня, а пев отстойной камере 4 осадок после реливная камера снабжена вертикальопорожнения камеры транспортируется ным и сифонным с воздушной трубкой с помощью системы 34 гидросмыва в трубопроводами, верхний конец вертииловый приямок 33 и при открытой задкального трубопровода расположен нивижке 15 по трубопроводу 13 отводитже переливного отверстия й оборудован ся в коллектор 10 промбытовой каналипоплавковым запорным устройством, а зации и далее на очистные сооружения нижний конец сообщен с фильтроваль11, где он обрабатывается совместно ной камерой через придонное отверс осадком хозбытовых и производственных сточных вод. Из переливной каместие, образованное в вертикальной перы 5 накапливающийся в иловом приям- 35 регородке, отделяющей фильтровальную ке 41 осадок периодически выпускаеткамеру от переливной, причем входное ся через трубопровод 14 при открытой отверстие сифонного трубопровода расзадвижке 16 под гидростатическим наположено ниже верхнего конца вертипором. кального трубопровода, колено сифоПредлагаемая система обеспечивает 40 на выполнено ниже переливного отверкачество дождевых вод, соответствуюстия в перегородке, разделяющей отщее требованиям, предъявляемым при стойную и переливную камеры, а высбросе этих вод в водный объект. Ее ходное отверстие расположено в фильтприменение особенно эффективно для ровальной камере над фильтрующей за45 грузкой, при этом коллектор отвода очистки дождевых вод,- отводимых с промплощадок крупных предприятий. дождевых вод в водный объект присоФ о р м у л а и з о б р е т е н и я единен к фильтровальной камере над фильтрующей загрузкой и оборудован Система очистки дождевых вод, вклюпоплавковым запорным устройством. чающая водосточный коллектор, соеди 1390320 Редактор М.Бланар Составитель Т.Дмитриева Техред Л.Сердюкова Корректор Л.Пштипенко Заказ 1743/32 Тираж 676 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж-35, Раушская н а б . , д . 4/5 „•._—_в——в—._«___——^————_——.——————————————————————• Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная,
