Комутатор сигналу повороту

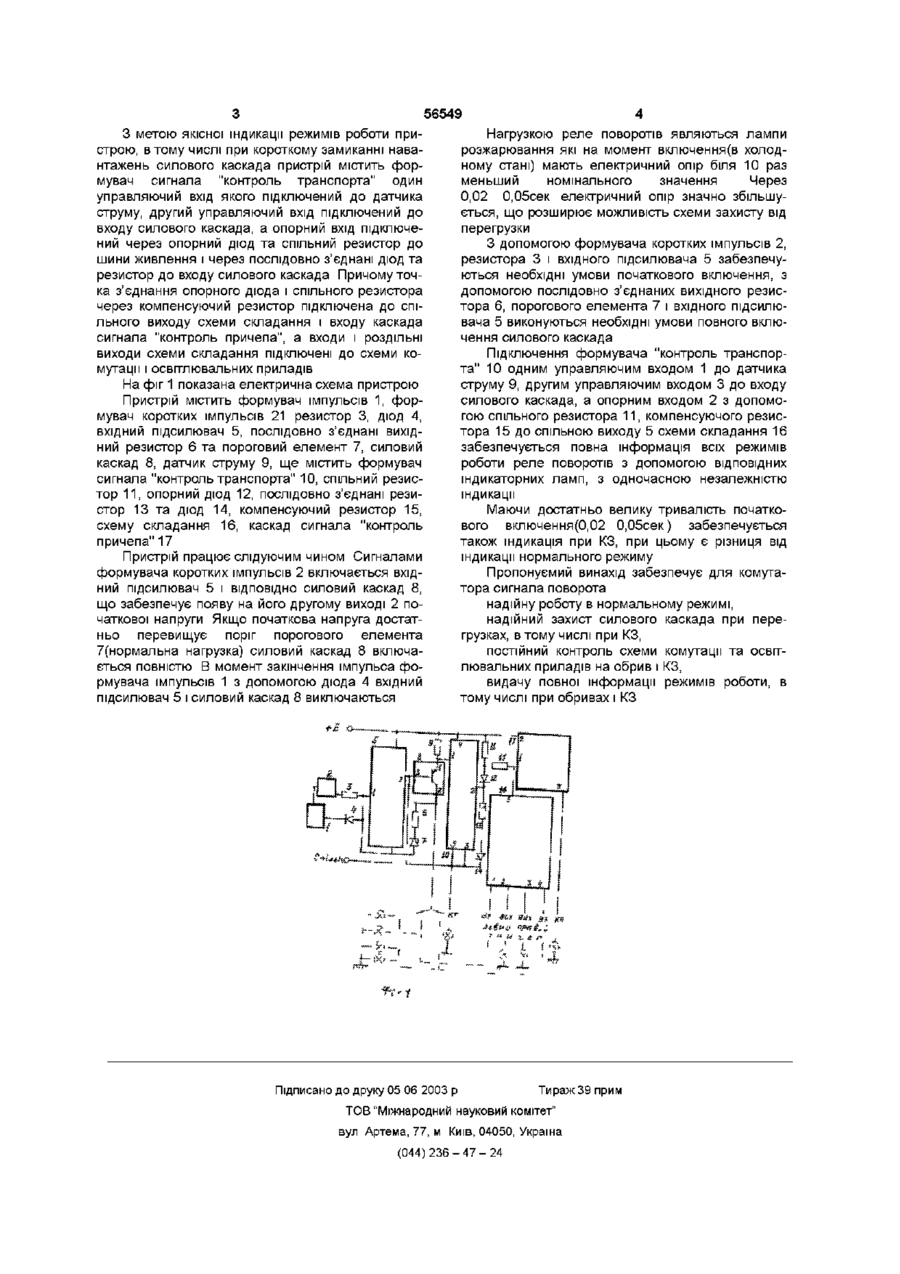

1 Комутатор сигналу повороту, що містить формувач імпульсів, вхідний підсилювач, вихід якого з'єднаний з входом силового каскаду, перший вихід якого підключений безпосередньо або через датчик струму до шини живлення, другий вихід з'єднаний з входом схеми комутації, який відрізняється тим, що містить формувач коротких імпульсів, вхід якого підключений до формувача імпульсів, а вихід через резистор підключений до входу вхідного підсилювача, який ще через послідовно з'єднані вихідний резистор та пороговий елемент підключений до другого виходу силового каскаду та через діод до виходу формувача імпульсів, причому діод підключений зворотною полярністю для імпульсів з виходу формувача імпульсів 2 Комутатор сигналу повороту по п 1, який відрізняється тим, що містить формувач сигналу "контроль транспорту", один управляючий вхід якого підключений до датчика струму, другий управляючий вхід підключений до входу силового каскаду, а опорний вхід підключений через опорний діод та спільний резистор до шини живлення і через послідовно з'єднані діод та резистор до входу силового каскаду 3 Комутатор сигналу повороту по п п 1 , 2, який відрізняється тим, що точка з'єднання опорного діода і спільного резистора через компенсуючий резистор підключена до спільного виходу схеми складання і входу каскаду сигналу "контроль причепа", причому входи і роздільні виходи схеми складання підключені до схеми комутації і освітлювальних приладів Винахід відноситься до радіоелектроніки і призначений для захисту силового каскада при аварійних змінах нагрузки, наприклад в автомобільних комутаторах сигнала поворота Відомий пристрій для захисту силового регулюючого каскада, що містить датчик струму, двохтранзисторний перший каскад і однотранзисторний другий каскад захисту, стабілітрон, діоди, конденсатор каскадів захисту, регулюючий каскад [ас СРСР №752602 Н03Н7/10] Недоліком відомого пристрою є мала довгота контрольного включення і ВІДПОВІДНО низька надійність захисту для нагрузки з лампами розжарювання Найбільш близьким по технічній суті та досягаючому результату до запропонованого є пристрій для захисту вихідного транзистора, що містить датчик струму, перемикаючий транзистор, навантаження, RC-ланцюг, допоміжний і додатковий транзистори, перший, другий і третій резистори, перший, другий та допоміжний діоди, допоміжний резистор [а с СРСР №1723622 Н02 Н7/10] Недоліком даного пристрою є те, що для збі льшення надійності захисту необхідне значне збільшення величини конденсатора, що для не полярних конденсаторів проблематично Крім цього не забезпечується потрібна надійність захисту для випадків часткової перегрузки Задача винаходу - підвищення надійності роботи та розширення функціональних можливостей пристроїв з силовими вихідними каскадами Задача досягається тим, що пристрій комутатора, що містить формувач імпульсів, вхідний підсилювач вихід якого з'єднаний з входом силового каскада один вихід якого підключений безпосередньо, або через датчик струму, до шини живлення, другий вихід з'єднаний з входом схеми комутації, містить формувач коротких імпульсів вхід якого підключений до формувача імпульсів, а вихід через резистор підключений до входу вхідного підсилювача який ще через послідовно з'єднані вихідний резистор та пороговий елемент підключений до другого виходу силового каскада та через діод до виходу формувача імпульсів, причому діод підключений зворотньою полярністю для імпульсів з виходу формувача імпульсів ю (О ю 56549 З метою якісної індикації режимів роботи приНагрузкою реле поворотів являються лампи строю, в тому числі при короткому замиканні наварозжарювання які на момент включення(в холоднтажень силового каскада пристрій містить форному стані) мають електричний опір біля 10 раз мувач сигнала "контроль транспорта" один меньший номінального значення Через управляючий вхід якого підключений до датчика 0,02 0,05сек електричний опір значно збільшуструму, другий управляючий вхід підключений до ється, що розширює можливість схеми захисту від входу силового каскада, а опорний вхід підключеперегрузки ний через опорний діод та спільний резистор до З допомогою формувача коротких імпульсів 2, шини живлення і через послідовно з'єднані діод та резистора 3 і вхідного підсилювача 5 забезпечурезистор до входу силового каскада Причому точються необхідні умови початкового включення, з ка з'єднання опорного діода і спільного резистора допомогою послідовно з'єднаних вихідного резисчерез компенсуючий резистор підключена до спітора 6, порогового елемента 7 і вхідного підсилюльного виходу схеми складання і входу каскада вача 5 виконуються необхідні умови повного вклюсигнала "контроль причепа", а входи і роздільні чення силового каскада виходи схеми складання підключені до схеми коПідключення формувача "контроль транспормутації і освітлювальних приладів та" 10 одним управляючим входом 1 до датчика струму 9, другим управляючим входом 3 до входу На фіг 1 показана електрична схема пристрою силового каскада, а опорним входом 2 з допомоПристрій містить формувач імпульсів 1, форгою спільного резистора 11, компенсуючого резисмувач коротких імпульсів 21 резистор 3, діод 4, тора 15 до спільною виходу 5 схеми складання 16 вхідний підсилювач 5, послідовно з'єднані вихідзабезпечується повна інформація всіх режимів ний резистор 6 та пороговий елемент 7, силовий роботи реле поворотів з допомогою ВІДПОВІДНИХ каскад 8, датчик струму 9, ще містить формувач індикаторних ламп, з одночасною незалежністю сигнала "контроль транспорта" 10, спільний резисіндикації тор 11, опорний діод 12, послідовно з'єднані резистор 13 та діод 14, компенсуючий резистор 15, Маючи достатньо велику тривалість початкосхему складання 16, каскад сигнала "контроль вого включення(0,02 0,05сек) забезпечується причепа"17 також індикація при КЗ, при цьому є різниця від індикації нормального режиму Пристрій працює слідуючим чином Сигналами формувача коротких імпульсів 2 включається вхідПропонуємий винахід забезпечує для комутаний підсилювач 5 і ВІДПОВІДНО СИЛОВИЙ каскад 8, тора сигнала поворота що забезпечує появу на його другому виході 2 понадійну роботу в нормальному режимі, чаткової напруги Якщо початкова напруга достатнадійний захист силового каскада при переньо перевищує поріг порогового елемента грузках, в тому числі при КЗ, 7(нормальна нагрузка) силовий каскад 8 включапостійний контроль схеми комутації та освітється повністю В момент закінчення імпульса фолювальних приладів на обрив і КЗ, рмувача імпульсів 1 з допомогою діода 4 вхідний видачу повної інформації режимів роботи, в підсилювач 5 і силовий каскад 8 виключаються тому числі при обривах і КЗ Підписано до друку 05 06 2003 р Тираж 39 прим ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)236-47-24
