Помножувач фази сигналу
Номер патенту: 43208
Опубліковано: 15.11.2001
Автори: Парфенюк Олександр Васильович, Курков Станіслав Олександрович
Формула / Реферат
Помножувач фази сигналу, який містить формувач та послідовно з'єднані резонансний контур ударного збудження i підсилювач, який відрізняється тим, що в нього введені суматор, таймер та послідовно з'єднаний інвертор i комутатор, причому перший вхід суматора та вхід таймера приєднані до виходу формувача, вхід інвертора з'єднаний з виходом підсилювача, вихід комутатора з'єднаний з другим входом суматора, вихід суматора з'єднаний з входом резонансного контуру ударного збудження, вихід таймера з'єднаний з керуючим входом комутатора.
Текст

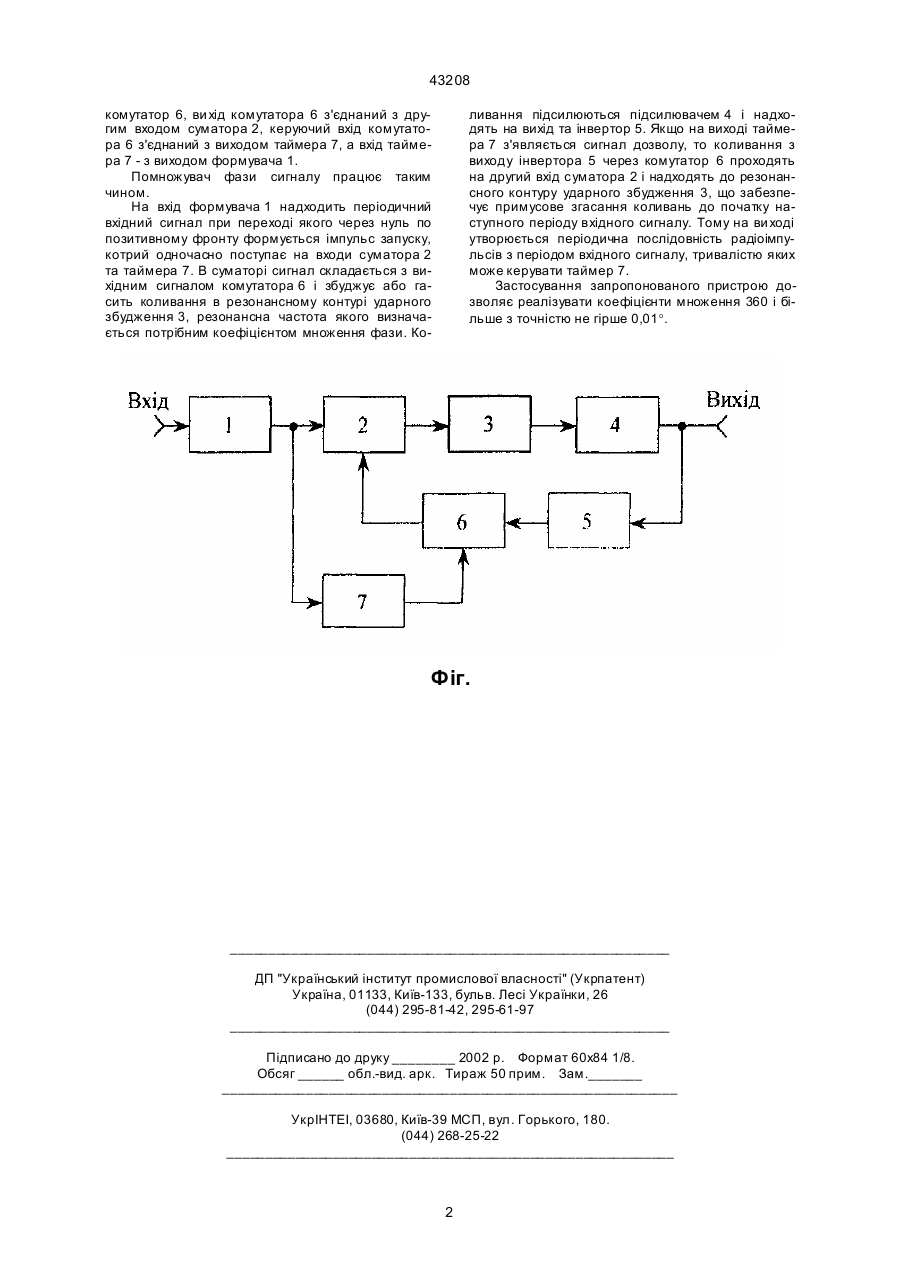

Помножувач фази сигналу, який містить формувач та послідовно з'єднані резонансний контур 43208 комутатор 6, ви хід комутатора 6 з'єднаний з другим входом суматора 2, керуючий вхід комутатора 6 з'єднаний з виходом таймера 7, а вхід таймера 7 - з виходом формувача 1. Помножувач фази сигналу працює таким чином. На вхід формувача 1 надходить періодичний вхідний сигнал при переході якого через нуль по позитивному фронту формується імпульс запуску, котрий одночасно поступає на входи суматора 2 та таймера 7. В суматорі сигнал складається з вихідним сигналом комутатора 6 і збуджує або гасить коливання в резонансному контурі ударного збудження 3, резонансна частота якого визначається потрібним коефіцієнтом множення фази. Ко ливання підсилюються підсилювачем 4 і надходять на вихід та інвертор 5. Якщо на виході таймера 7 з'являється сигнал дозволу, то коливання з виходу інвертора 5 через комутатор 6 проходять на другий вхід суматора 2 і надходять до резонансного контуру ударного збудження 3, що забезпечує примусове згасання коливань до початку наступного періоду вхідного сигналу. Тому на ви ході утворюється періодична послідовність радіоімпульсів з періодом вхідного сигналу, тривалістю яких може керувати таймер 7. Застосування запропонованого пристрою дозволяє реалізувати коефіцієнти множення 360 і більше з точністю не гірше 0,01°. Фіг. __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2002 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 2
ДивитисяДодаткова інформація
Назва патенту англійськоюMultiplier of signal phase
Автори англійськоюKurkov Stanislav Oleksandrovych, Parfeniuk Oleksandr Vasyliovych
Назва патенту російськоюУмножитель фазы сигнала
Автори російськоюКурков Станислав Александрович, Парфенюк Александр Васильевич
МПК / Мітки
МПК: G01R 27/28
Мітки: помножувач, сигналу, фазі
