Пристрій електронної біонічної системи людського слуху

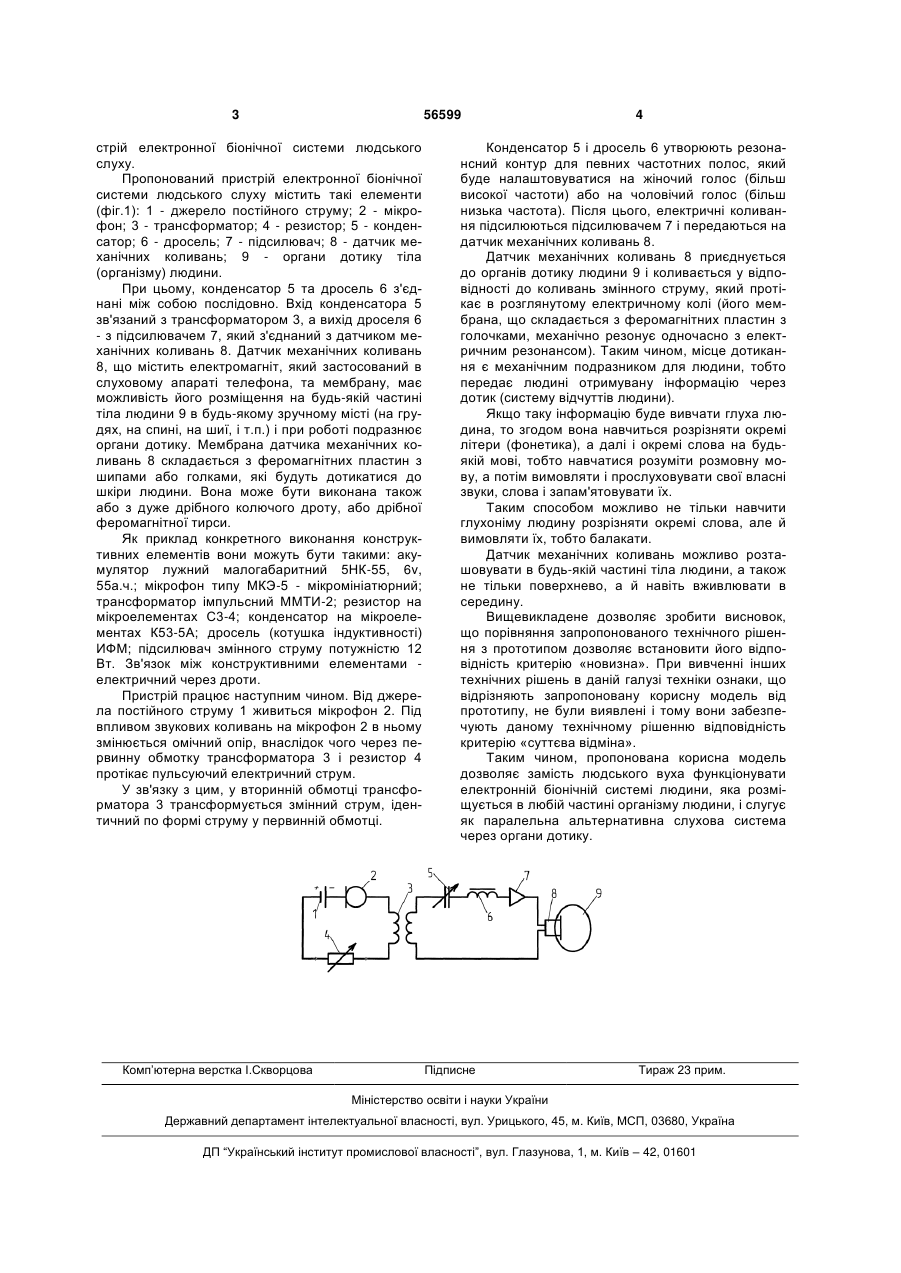

1. Пристрій електронної біонічної системи людського слуху, що містить джерело струму, мік 3 56599 стрій електронної біонічної системи людського слуху. Пропонований пристрій електронної біонічної системи людського слуху містить такі елементи (фіг.1): 1 - джерело постійного струму; 2 - мікрофон; 3 - трансформатор; 4 - резистор; 5 - конденсатор; 6 - дросель; 7 - підсилювач; 8 - датчик механічних коливань; 9 - органи дотику тіла (організму) людини. При цьому, конденсатор 5 та дросель 6 з'єднані між собою послідовно. Вхід конденсатора 5 зв'язаний з трансформатором 3, а вихід дроселя 6 - з підсилювачем 7, який з'єднаний з датчиком механічних коливань 8. Датчик механічних коливань 8, що містить електромагніт, який застосований в слуховому апараті телефона, та мембрану, має можливість його розміщення на будь-якій частині тіла людини 9 в будь-якому зручному місті (на грудях, на спині, на шиї, і т.п.) і при роботі подразнює органи дотику. Мембрана датчика механічних коливань 8 складається з феромагнітних пластин з шипами або голками, які будуть дотикатися до шкіри людини. Вона може бути виконана також або з дуже дрібного колючого дроту, або дрібної феромагнітної тирси. Як приклад конкретного виконання конструктивних елементів вони можуть бути такими: акумулятор лужний малогабаритний 5НК-55, 6v, 55а.ч.; мікрофон типу МКЭ-5 - мікромініатюрний; трансформатор імпульсний ММТИ-2; резистор на мікроелементах С3-4; конденсатор на мікроелементах К53-5А; дросель (котушка індуктивності) ИФМ; підсилювач змінного струму потужністю 12 Вт. Зв'язок між конструктивними елементами електричний через дроти. Пристрій працює наступним чином. Від джерела постійного струму 1 живиться мікрофон 2. Під впливом звукових коливань на мікрофон 2 в ньому змінюється омічний опір, внаслідок чого через первинну обмотку трансформатора 3 і резистор 4 протікає пульсуючий електричний струм. У зв'язку з цим, у вторинній обмотці трансформатора 3 трансформується змінний струм, ідентичний по формі струму у первинній обмотці. Комп’ютерна верстка І.Скворцова 4 Конденсатор 5 і дросель 6 утворюють резонансний контур для певних частотних полос, який буде налаштовуватися на жіночий голос (більш високої частоти) або на чоловічий голос (більш низька частота). Після цього, електричні коливання підсилюються підсилювачем 7 і передаються на датчик механічних коливань 8. Датчик механічних коливань 8 приєднується до органів дотику людини 9 і коливається у відповідності до коливань змінного струму, який протікає в розглянутому електричному колі (його мембрана, що складається з феромагнітних пластин з голочками, механічно резонує одночасно з електричним резонансом). Таким чином, місце дотикання є механічним подразником для людини, тобто передає людині отримувану інформацію через дотик (систему відчуттів людини). Якщо таку інформацію буде вивчати глуха людина, то згодом вона навчиться розрізняти окремі літери (фонетика), а далі і окремі слова на будьякій мові, тобто навчатися розуміти розмовну мову, а потім вимовляти і прослуховувати свої власні звуки, слова і запам'ятовувати їх. Таким способом можливо не тільки навчити глухоніму людину розрізняти окремі слова, але й вимовляти їх, тобто балакати. Датчик механічних коливань можливо розташовувати в будь-якій частині тіла людини, а також не тільки поверхнево, а й навіть вживлювати в середину. Вищевикладене дозволяє зробити висновок, що порівняння запропонованого технічного рішення з прототипом дозволяє встановити його відповідність критерію «новизна». При вивченні інших технічних рішень в даній галузі техніки ознаки, що відрізняють запропоновану корисну модель від прототипу, не були виявлені і тому вони забезпечують даному технічному рішенню відповідність критерію «суттєва відміна». Таким чином, пропонована корисна модель дозволяє замість людського вуха функціонувати електронній біонічній системі людини, яка розміщується в любій частині організму людини, і слугує як паралельна альтернативна слухова система через органи дотику. Підписне Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
