Просочувальна полімерна композиція

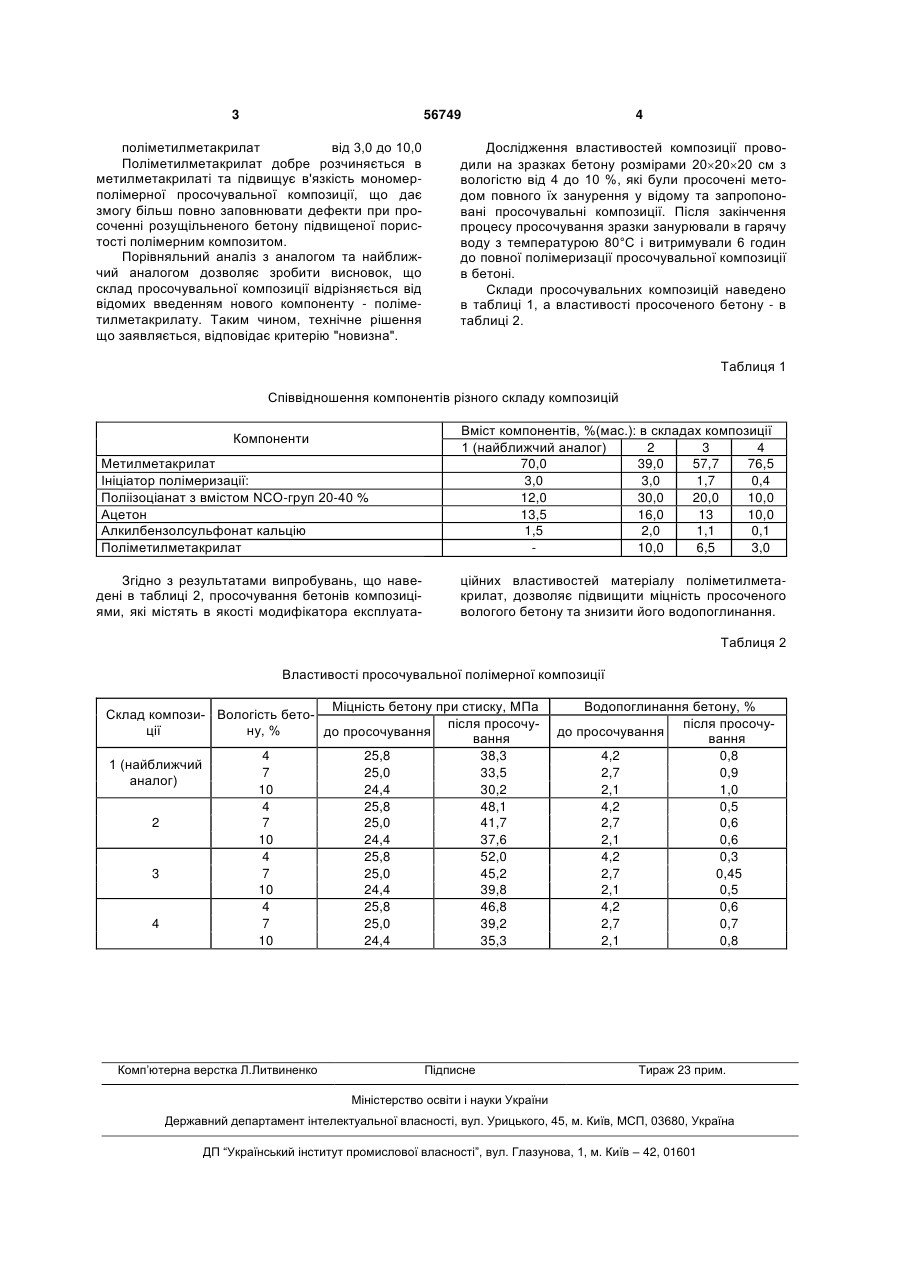

Просочувальна полімерна композиція для ремонту залізобетонних конструкцій, яка містить метилметакрилат, ініціатор полімеризації, поліізоціанат з вмістом 20-40 % груп NCO, ацетон, алкілбензолсульфонат кальцію, яка відрізняється тим, 3 56749 поліметилметакрилат від 3,0 до 10,0 Поліметилметакрилат добре розчиняється в метилметакрилаті та підвищує в'язкість мономерполімерної просочувальної композиції, що дає змогу більш повно заповнювати дефекти при просоченні розущільненого бетону підвищеної пористості полімерним композитом. Порівняльний аналіз з аналогом та найближчий аналогом дозволяє зробити висновок, що склад просочувальної композиції відрізняється від відомих введенням нового компоненту - поліметилметакрилату. Таким чином, технічне рішення що заявляється, відповідає критерію "новизна". 4 Дослідження властивостей композиції проводили на зразках бетону розмірами 202020 см з вологістю від 4 до 10 %, які були просочені методом повного їх занурення у відому та запропоновані просочувальні композиції. Після закінчення процесу просочування зразки занурювали в гарячу воду з температурою 80°С і витримували 6 годин до повної полімеризації просочувальної композиції в бетоні. Склади просочувальних композицій наведено в таблиці 1, а властивості просоченого бетону - в таблиці 2. Таблиця 1 Співвідношення компонентів різного складу композицій Компоненти Метилметакрилат Ініціатор полімеризації: Поліізоціанат з вмістом NCO-груп 20-40 % Ацетон Алкилбензолсульфонат кальцію Поліметилметакрилат Згідно з результатами випробувань, що наведені в таблиці 2, просочування бетонів композиціями, які містять в якості модифікатора експлуата Вміст компонентів, %(мас.): в складах композиції 1 (найближчий аналог) 2 3 4 70,0 39,0 57,7 76,5 3,0 3,0 1,7 0,4 12,0 30,0 20,0 10,0 13,5 16,0 13 10,0 1,5 2,0 1,1 0,1 10,0 6,5 3,0 ційних властивостей матеріалу поліметилметакрилат, дозволяє підвищити міцність просоченого вологого бетону та знизити його водопоглинання. Таблиця 2 Властивості просочувальної полімерної композиції Міцність бетону при стиску, МПа Склад компози- Вологість бетопісля просочуції ну, % до просочування вання 4 25,8 38,3 1 (найближчий 7 25,0 33,5 аналог) 10 24,4 30,2 4 25,8 48,1 2 7 25,0 41,7 10 24,4 37,6 4 25,8 52,0 3 7 25,0 45,2 10 24,4 39,8 4 25,8 46,8 4 7 25,0 39,2 10 24,4 35,3 Комп’ютерна верстка Л.Литвиненко Підписне Водопоглинання бетону, % після просочудо просочування вання 4,2 0,8 2,7 0,9 2,1 1,0 4,2 0,5 2,7 0,6 2,1 0,6 4,2 0,3 2,7 0,45 2,1 0,5 4,2 0,6 2,7 0,7 2,1 0,8 Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
