Теплообмінний апарат

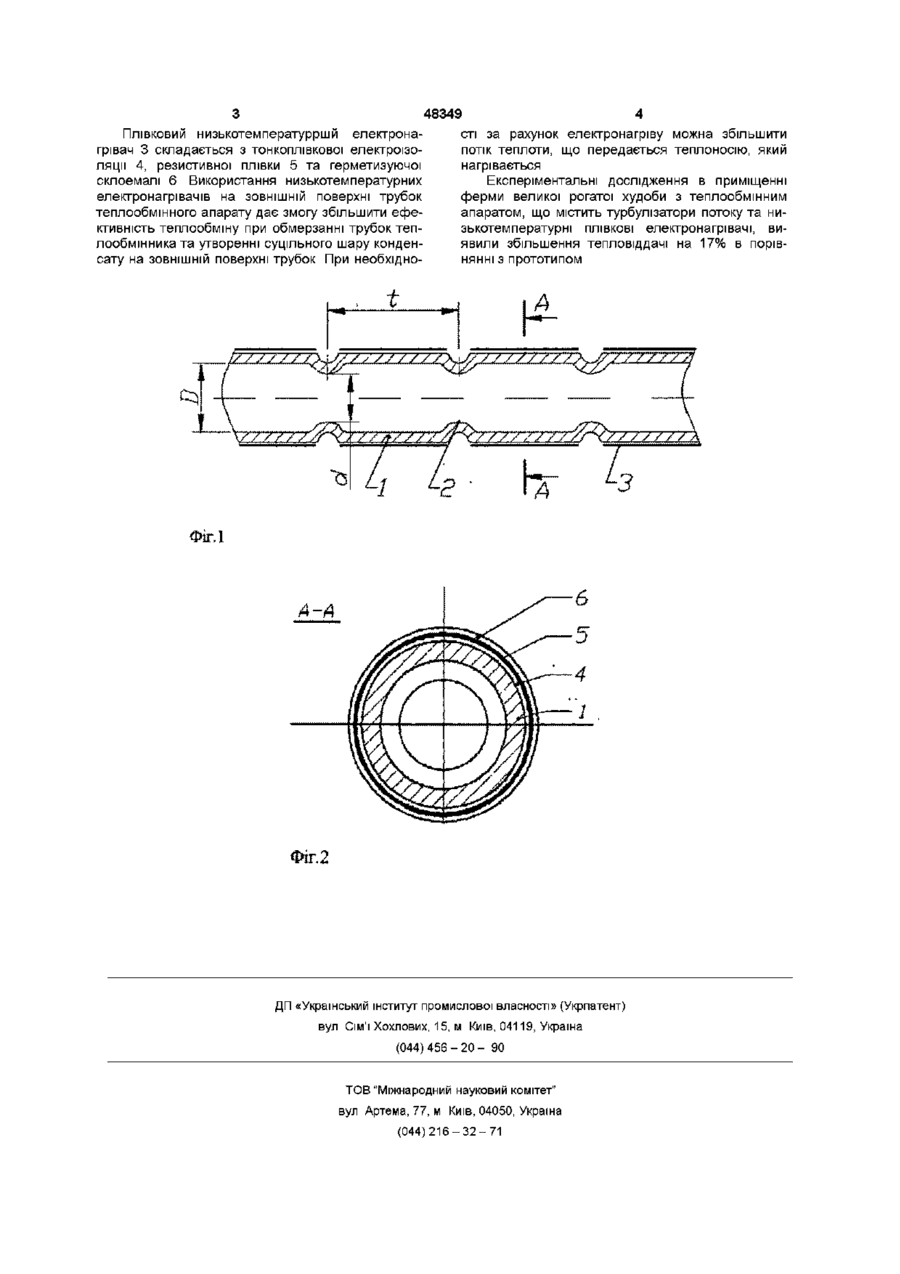

Теплообмінний апарат, що включає трубки з турбулізаторами у вигляді періодично розміщених поперечних плавно округлених виступів на їх внутрішній поверхні, який відрізняється тим, що він додатково містить ПЛІВКОВІ низькотемпературні електронагрівачі на ЗОВНІШНІЙ поверхні трубок теплообмінного апарата дачі теплообмінних апаратів, особливо в умовах зимової експлуатації Задача вирішується тим, що теплообмінний апарат, який включає турбулізатори у вигляді плавно округлених виступів на внутрішній поверхні трубок, лмістить низькотемпературні ПЛІВКОВІ електронагрівачі на ЗОВНІШНІЙ поверхні трубок теплообмінного апарату Теплообмінник являє собою пучок труб з шаховим розміщенням, які вмонтовано у кожусі та з'єднано з обвідним каналом Всередині трубок рухається сухе припливне повітря, а в міжгрубному просторі за перехресною системою - вологе, що видаляється На фіг 1 приведена схема трубки апарату з турбулізаторами і плівковим низькотемпературним електронагрівачем, На фіг 2 показано розріз трубки у МІСЦІ установки плівкового електронарівача Металева трубка 1 теплообмінного апарату містить турбулізатори потоку 2 на внутрішній поверхні трубки та низькотемпературний плівковий електронагрівач 3 на ЗОВНІШНІЙ поверхні Турбулізатори потоку 2 викопані у вигляді періодично розміщених поперечних плавно округлених виступів всередині трубок, завдяки яким відбувається закручення пристінних шарів потоку робочого середовища та збільшення тепловіддачі теплообмінного апарату Робоче середовище тече всередині труби і вихрові зони, що створюються за періодично розміщеними поперечними виступами турболізаторами, с джерелом додаткової турбулізації Турбулентність, що з'являється на межі цих зон, переноситься осередненою течією вздовж стінки збільшуючи коефіцієнт турбулентної температуропроводності головним чином у тонкому пристінному шарі на значній довжині затурболізатором ^ со 00 48349 Плівковий низькотемпературршй електронагрівач 3 складається з тонкоплівкової електроізоляції 4, резистивної плівки 5 та герметизуючої склоемалі 6 Використання низькотемпературних електронагрівачів на ЗОВНІШНІЙ поверхні трубок теплообмінного апарату дає змогу збільшити ефективність теплообміну при обмерзанні трубок теплообмінника та утворенні суцільного шару конденсату на ЗОВНІШНІЙ поверхні трубок При необхідно -/ сті за рахунок електронагріву можна збільшити потік теплоти, що передається теплоносію, який нагрівається Експеріментальні дослідження в приміщенні ферми великої рогатої худоби з теплообмінним апаратом, що містить турбулізатори потоку та низькотемпературні ПЛІВКОВІ електронагрівачі, ви явили збільшення тепловіддачі на 17% в порівнянні з прототипом L 2 • ФігЛ A-A Фіг.2 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
