Вітросилова установка з вертикальним ротором

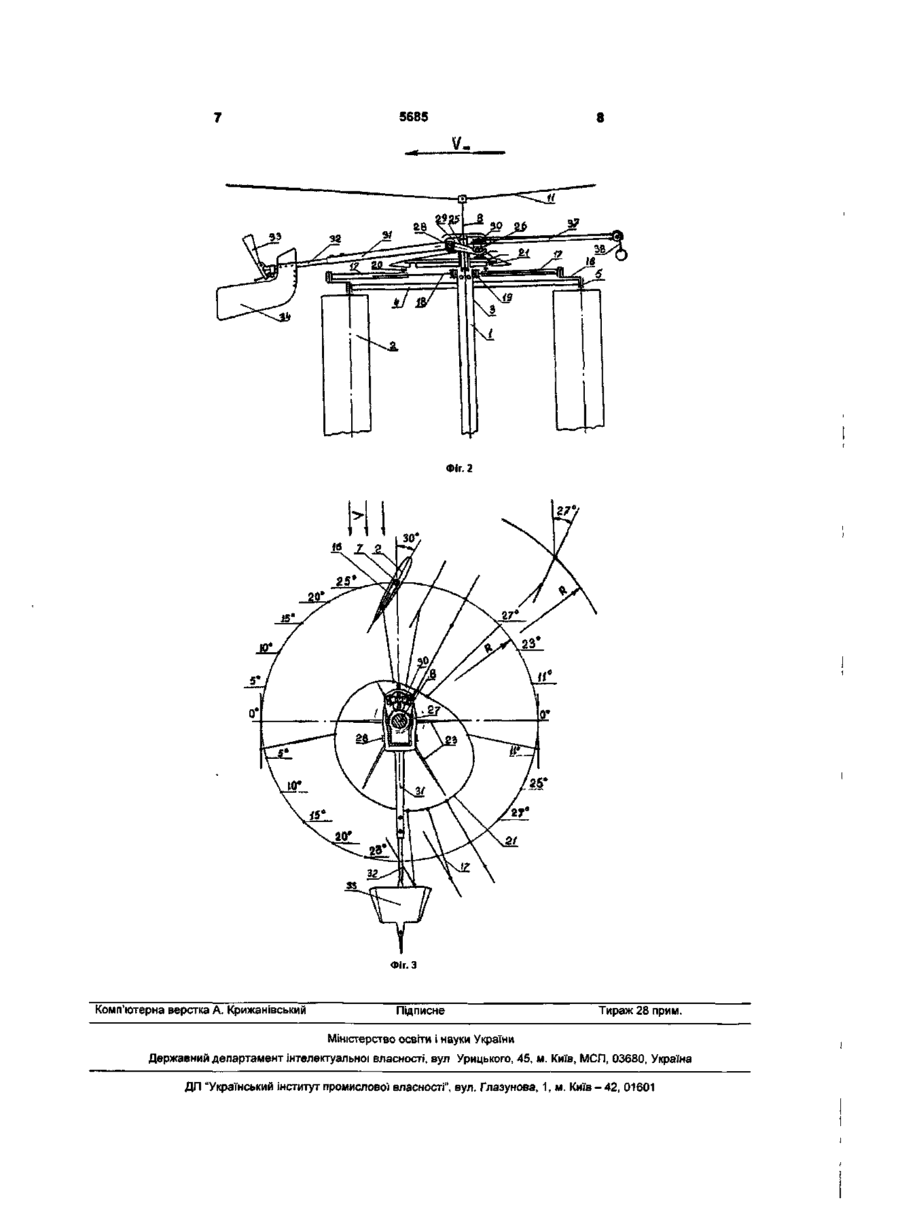

1. Вітросилова установка з вертикальним ротором, що містить вертикально розташовані лопаті, кожна з яких зв'язана за допомогою траверс і з'єднана з вертикальною втулкою, яка шарнірно закріплена на нерухомому валу, один кінець якого розміщений на платформі, а другий за допомогою розтяжок через А-подібні стійки зв'язаний з нерухомою основою, при цьому лопаті споряджені шарнірними кільцями, за допомогою яких вони закріплені на траверсах з можливістю повороту навколо вертикальної осі, та шатунами, жорстко з'єднаними з цапфами, до яких шарнірно закріплені тяги з напрямними штоками і закріпленими роликами, а також флюгер з приєднаною до нього кільцеподібною напрямною, яка відрізняється тим, що кільцеподібна напрямна має П-подібну форму, можливість з'єднання і роз'єднання з роликами та встановлена з можливістю переміщення по замкненому контуру так, що кожна з лопатей своєю передньою кромкою постійно спрямована до потоку, при цьому нижній та верхній кінці вертикального вала жорстко закріплені відповідно на платформі та на нерухомій основі. 2. Установка за п. 1, яка відрізняється тим, що флюгер додатково споряджений приймачем швидкісного напору. Корисна модель відноситься до вітроенергетики і стосується вітродвигунів у вигляді ротора з вертикальною віссю обертання, та поворотними лопатями. Відома вітроенергетична установка [1] містить опору, на якій розташований вертикальний вал з приєднаними траверсами, на кінці яких шарнірно закріплені поворотні лопаті, що взаємодіють з пристроєм управління флюгером, а також генератор, який послідовно з'єднаний з вертикальним валом через мультиплікатор, закріплений до основи. Недоліками описаної вітроенергетичної установки [1] є те, що при застосуванні двох лопатей така конструкція не працездатна, так як виникають протилежні кути на лопатях і зникає аеродинамічний момент. Найбільш близькою до пропонованої корисної моделі є вітросилова установка [2], що містить вертикально розташовані лопаті, кожна з яких зв'язана за допомогою траверс і цапф з вертикальним валом, один кінець якого розміщений всередині опорної стійки з опорним вузлом, а другий (верхній) кінець валу шарнірно через кронштейн і розтяжки зв'язаний з нерухомою основою, при цьому лопаті споряджені шарнірними кільцями, за допомогою яких вони закріплені на траверсах з можливістю повороту навколо вертикальної осі, і встановленими на нижніх кінцях лопатей вилками з роликами, а також флюгер з приєднаною до нього кільцеподібною направляючою, що має ребристу форму, з'єднання якої з флюгером виконане пружним з можливістю зміни кутового зсуву їх відносно один одного. Направляюча додатково споряджена приймачем швидкісного напору зонтикоподібної форми. Недоліком описаної вище вітросилової установки [2] є неможливість постійного спрямування лопатей на потік передньою кромкою, а тільки частково, що створює під час руху нерівномірне навантаження на лопаті. При збільшені швидкості вітру до буремного з метою уповільнення обертання ротора, або його зупинки, необхідно застосувати негативні кути, які здійснюються шляхом кутового зсуву кільцеподібної замкнутої направляючої щодо напрямку вітру на деякий регульований кут, що створюють протилежні кути атаки на лопатях, які уповільнюють, або зупиняють ротор, що створює додатково негативний опір на конструкцію, а також * ю 00 ю О) 5685 Фіг. 2 Фіг. З Комп'ютерна верстка А. Крижанівський Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул Урицького, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул. Глазунова, 1, м. Київ - 4 2 , 01601
