Ультрафіолетова лампа бар’єрного розряду

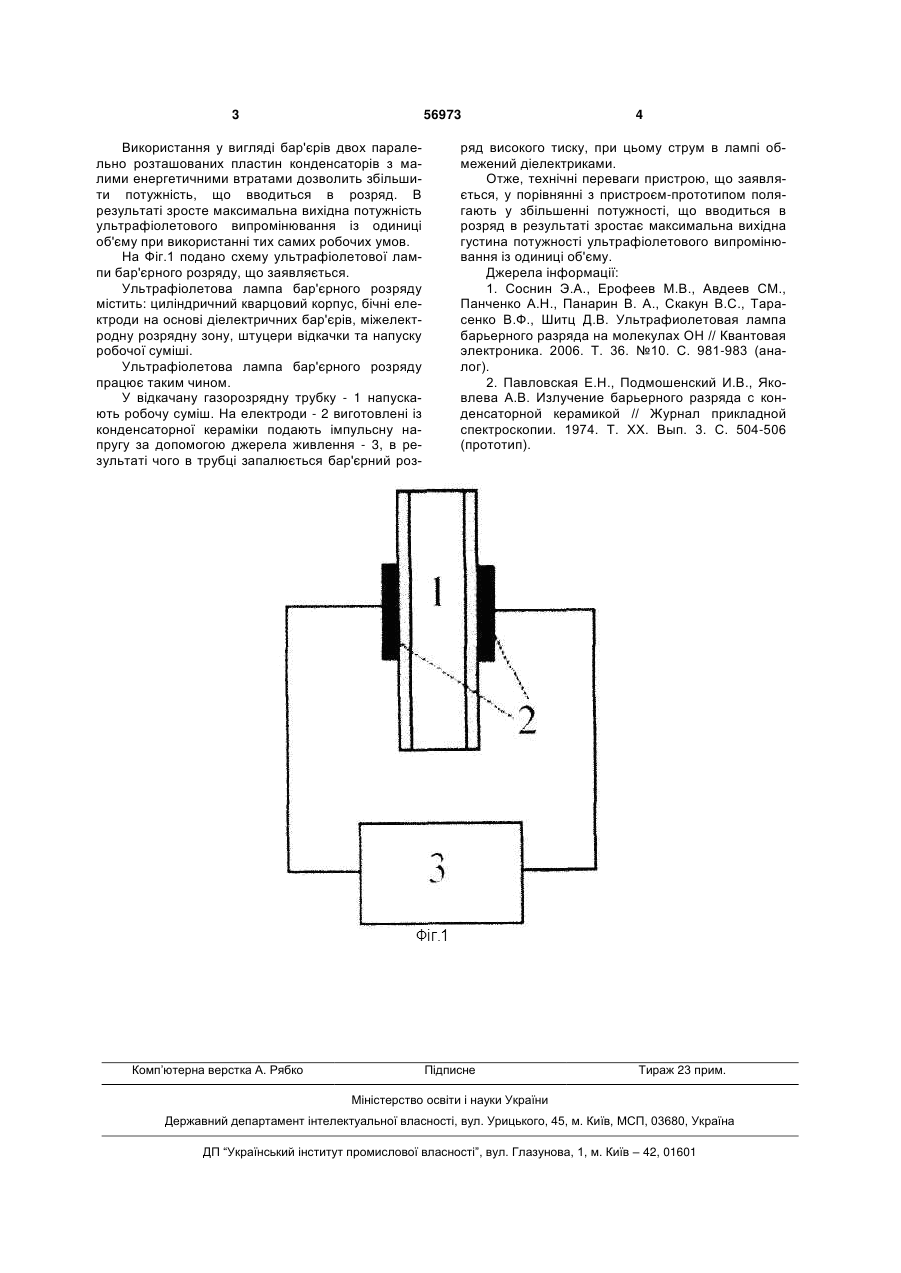

Ультрафіолетова лампа бар'єрного розряду, яка має циліндричний кварцовий корпус, бічні електроди на основі діелектричних бар'єрів (  ~ 1000), міжелектродну розрядну зону, штуцери відкачки та напуску робочої суміші, яка відрізняється тим, що з метою збільшення потужності, що вводиться в розряд, бічні електроди виготовлені на основі конденсаторів з діелектриків із малими енергетичними втратами ( tg ~ 0,002). (19) (21) u201002568 (22) 09.03.2010 (24) 10.02.2011 (46) 10.02.2011, Бюл.№ 3, 2011 р. (72) ГЕНЕРАЛ АНДРІЙ АНДРІЙОВИЧ, КЕЛЬМАН ВОЛОДИМИР АНДРІЙОВИЧ, ЖМЕНЯК ЮРІЙ ВІКЕНТІЙОВИЧ, ШПЕНИК ЮРІЙ ОТТОВИЧ (73) ІНСТИТУТ ЕЛЕКТРОННОЇ ФІЗИКИ НАЦІОНАЛЬНОЇ АКАДЕМІЇ НАУК УКРАЇНИ 3 56973 Використання у вигляді бар'єрів двох паралельно розташованих пластин конденсаторів з малими енергетичними втратами дозволить збільшити потужність, що вводиться в розряд. В результаті зросте максимальна вихідна потужність ультрафіолетового випромінювання із одиниці об'єму при використанні тих самих робочих умов. На Фіг.1 подано схему ультрафіолетової лампи бар'єрного розряду, що заявляється. Ультрафіолетова лампа бар'єрного розряду містить: циліндричний кварцовий корпус, бічні електроди на основі діелектричних бар'єрів, міжелектродну розрядну зону, штуцери відкачки та напуску робочої суміші. Ультрафіолетова лампа бар'єрного розряду працює таким чином. У відкачану газорозрядну трубку - 1 напускають робочу суміш. На електроди - 2 виготовлені із конденсаторної кераміки подають імпульсну напругу за допомогою джерела живлення - 3, в результаті чого в трубці запалюється бар'єрний роз Комп’ютерна верстка А. Рябко 4 ряд високого тиску, при цьому струм в лампі обмежений діелектриками. Отже, технічні переваги пристрою, що заявляється, у порівнянні з пристроєм-прототипом полягають у збільшенні потужності, що вводиться в розряд в результаті зростає максимальна вихідна густина потужності ультрафіолетового випромінювання із одиниці об'єму. Джерела інформації: 1. Соснин Э.А., Ерофеев М.В., Авдеев СМ., Панченко А.Н., Панарин В. А., Скакун B.C., Тарасенко В.Ф., Шитц Д.В. Ультрафиолетовая лампа барьерного разряда на молекулах ОН // Квантовая электроника. 2006. Т. 36. №10. С. 981-983 (аналог). 2. Павловская Е.Н., Подмошенский И.В., Яковлева А.В. Излучение барьерного разряда с конденсаторной керамикой // Журнал прикладной спектроскопии. 1974. Т. XX. Вып. 3. С. 504-506 (прототип). Підписне Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
