Протяжний трубчастий виріб, що має однаковий поперечний переріз уздовж усієї своєї довжини

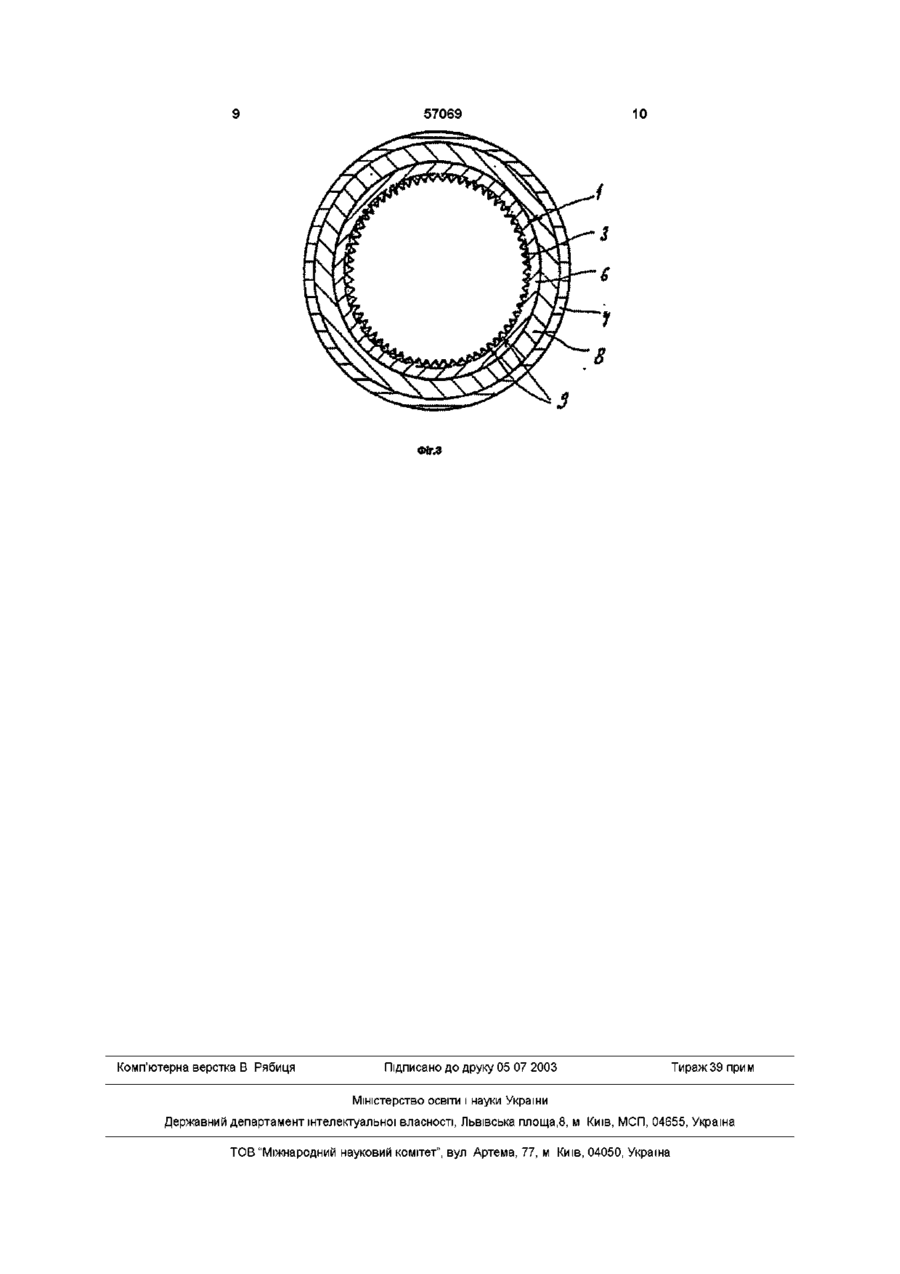

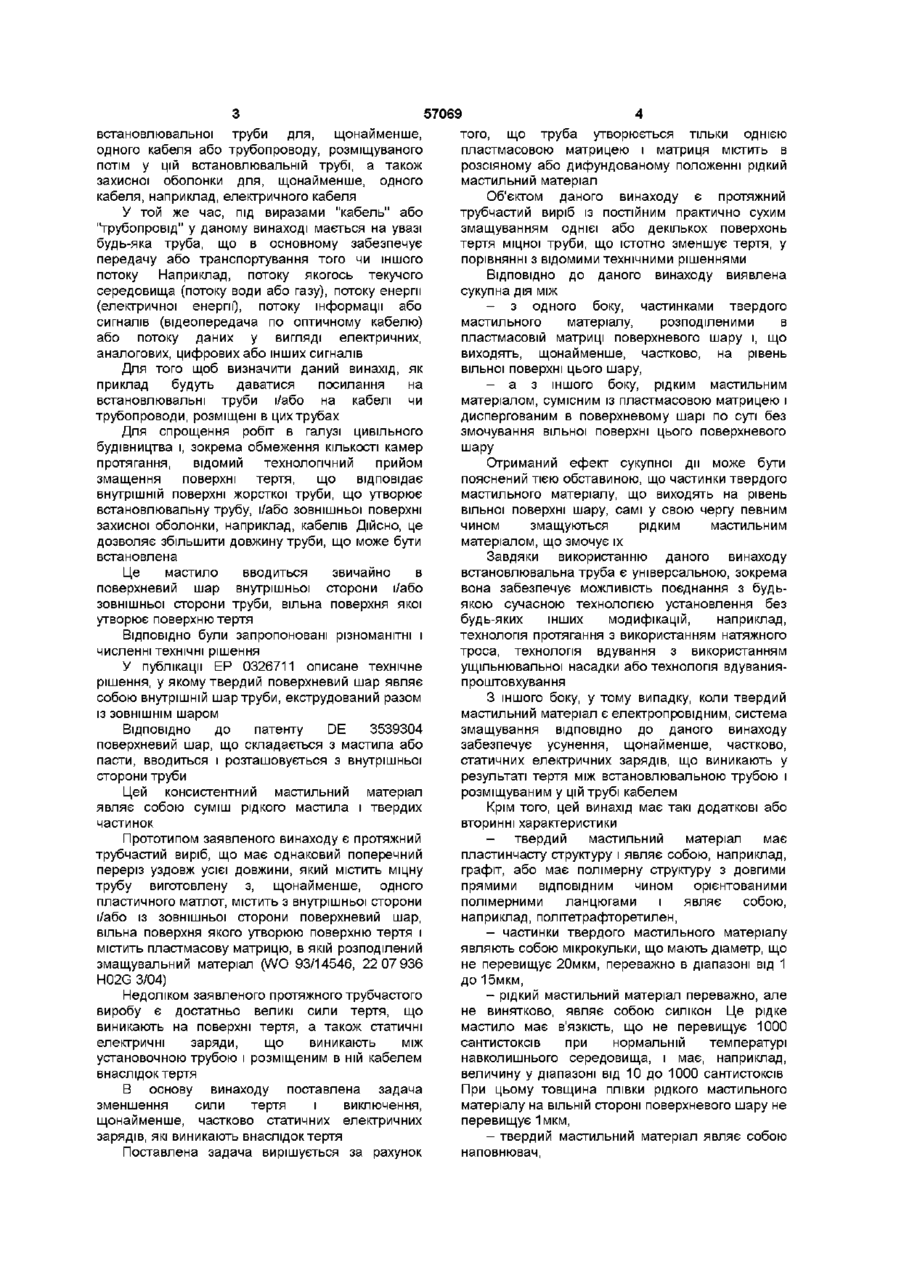

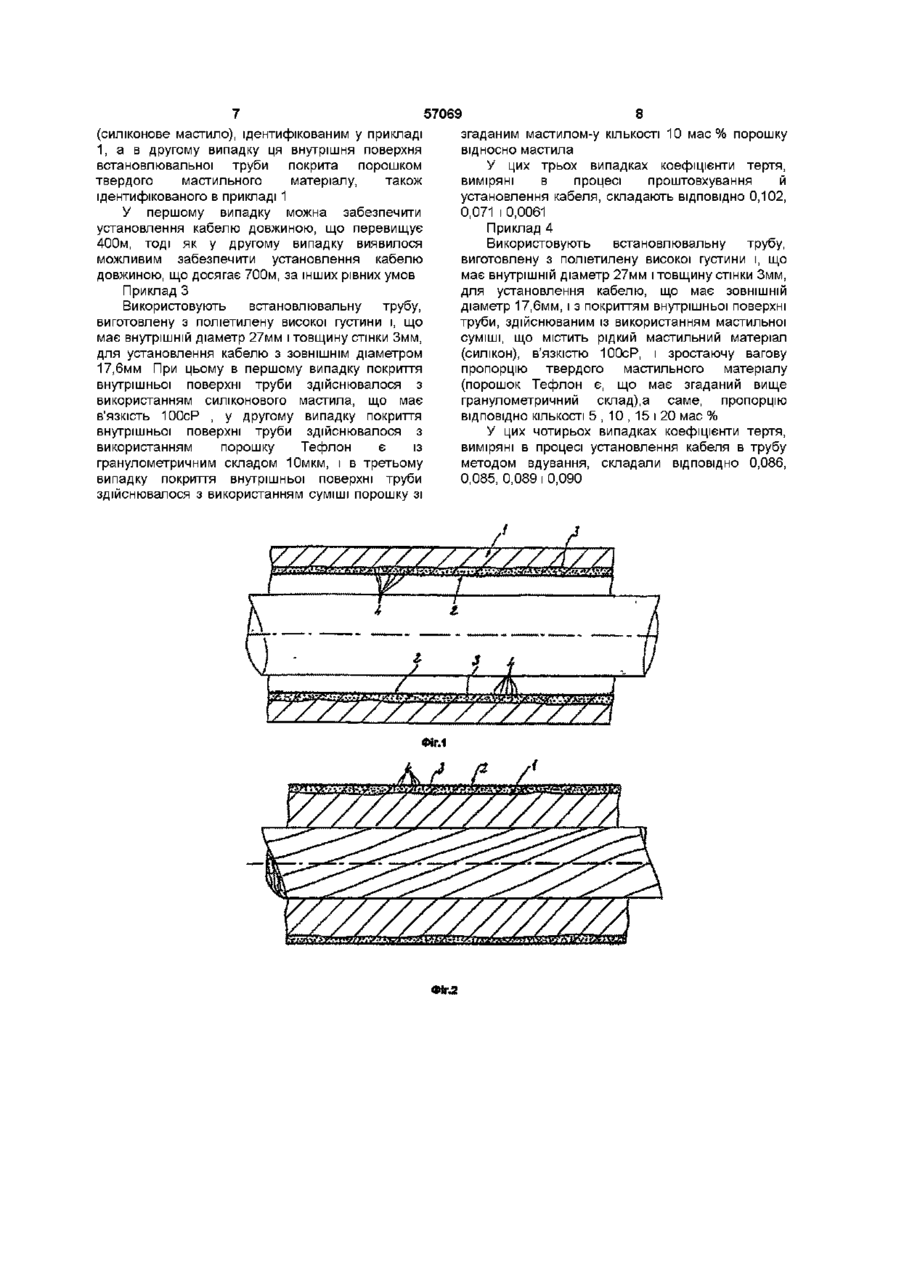

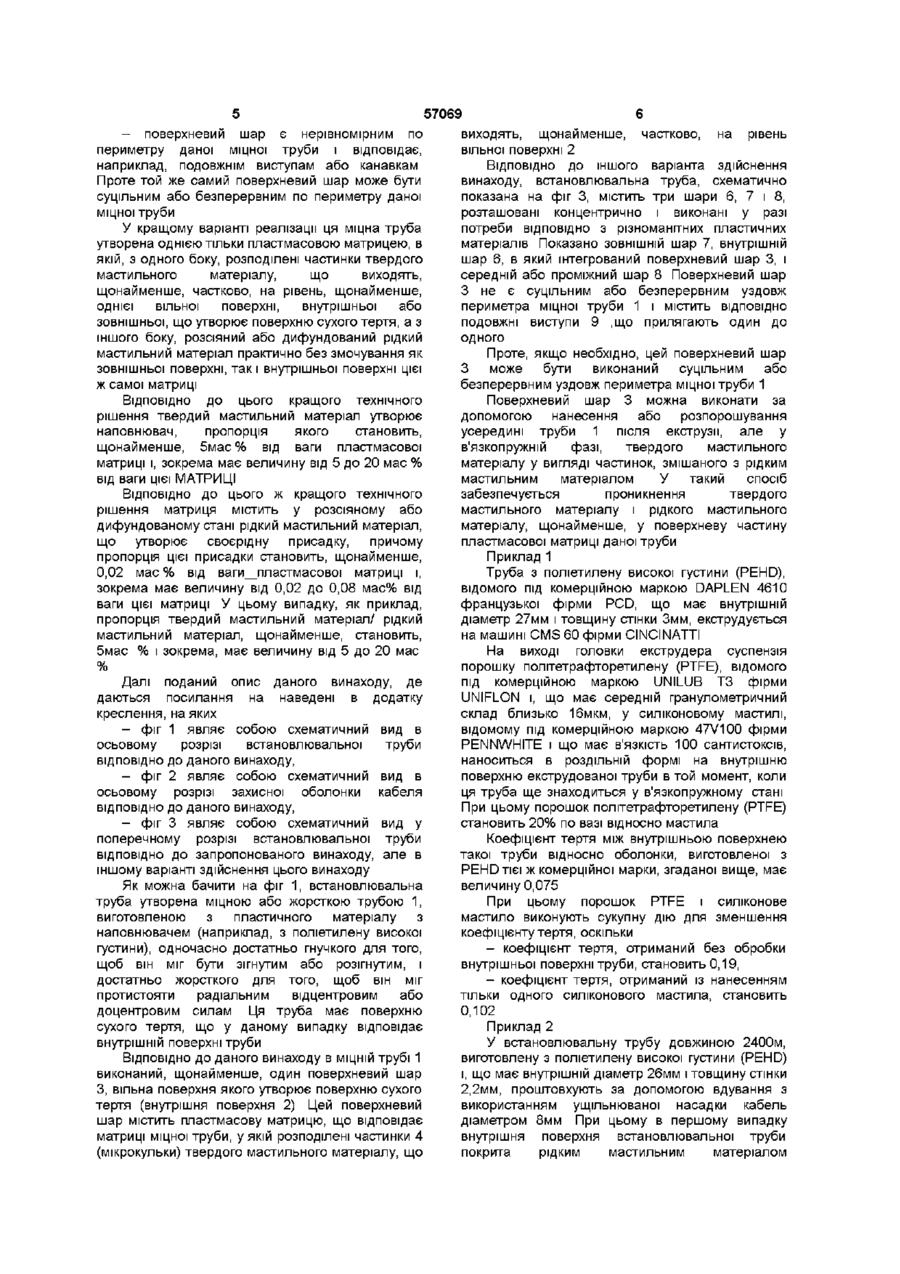

1 Протяжний трубчастий виріб, що має однаковий поперечний переріз уздовж усієї своєї довжини і, що містить міцну трубу (1), виготовлену з, щонайменше, одного пластичного матеріалу й достатньо гнучку для того, щоб зігнути або розігнути її, і достатньо жорстку для того, щоб протистояти відцентровим або доцентровим радіальним силам, причому міцна труба містить із внутрішньої сторони і/або з зовнішньої сторони поверхневий шар (3), вільна поверхня якого утворює поверхню тертя і містить пластмасову матрицю, у якій розподілений мастильний матеріал, який відрізняється тим, що частинки (4) твердого мастильного матеріалу, що виходять, щонайменше, частково на рівень вільної поверхні поверхневого шару, розподілені в пластмасовій матриці, а рідкий мастильний матеріал, сумісний із пластмасовою матрицею, диспергований у поверхневому шарі по суті без змочування вільної поверхні цього поверхневого шару Даний винахід стосується протяжного трубчастого виробу, що має по суті однаковий поперечний переріз уздовж усієї своєї довжини, і що містить міцну трубу, виготовлену з, щонайменше, одного пластичного матеріалу й достатньо гнучку для того, щоб зігнути або 2 Трубчастий виріб за п 1 , який відрізняється тим, що рідким мастильним матеріалом є силікон 3 Трубчастий виріб за п 1 , який відрізняється тим, що рідкий мастильний матеріал має в'язкість, що не перевищує 1000 сантистоксів при нормальній температурі навколишнього середовища і має величину, наприклад, у діапазоні від 10 до 1000 сантистоксів 4 Трубчастий виріб за п 1 , який відрізняється тим, що частинки (4) твердого мастильного матеріалу є мікрокульками, що мають діаметр, що не перевищує 20 мкм і переважно в діапазоні від 1 до 15 мкм 5 Трубчастий виріб за п 4, який відрізняється тим, що міцна труба (1) утворена тільки одним пластичним матеріалом, який має, щонайменше, один поверхневий шар (3) з пластмасовою матрицею, у якій розподілені частинки (4) твердого мастильного матеріалу 6 Трубчастий виріб за п 1 , який відрізняється тим, що рідкий мастильний матеріал по суті знаходиться в рідкому стані і дифундований у пластичному матеріалі без змочування як зовнішньої поверхні, так і внутрішньої поверхні матриці 7 Трубчастий виріб за п 1 , який відрізняється тим, що рідкий мастильний матеріал є присадкою, пропорція якої становить, щонайменше, 0,02 мас % від ваги пластмасової матриці і, зокрема, має величину від 0,02 до 0,08 мас % від ваги матриці 8 Трубчастий виріб за п 7, який відрізняється тим, що пропорція твердий мастильний матеріал/ рідкий мастильний матеріал становить, щонайменше, 5 мас % і, зокрема, має величину в діапазоні від 5 до 20 мас %, наприклад, 10 мас % розігнути її, і достатньо жорстку для того, щоб протистояти відцентровим або доцентровим силам у радіальному напрямку ВІДПОВІДНО ДО наведеного вище принципового визначення, даний винахід об'єднує в рамках однієї і тієї ж концепції, наприклад, О (О о ю 57069 того, що труба утворюється тільки однією пластмасовою матрицею і матриця містить в розсіяному або дифундованому положенні рідкий мастильний матеріал Об'єктом даного винаходу є протяжний трубчастий виріб із постійним практично сухим змащуванням однієї або декількох поверхонь тертя міцної труби, що істотно зменшує тертя, у порівнянні з відомими технічними рішеннями ВІДПОВІДНО ДО даного винаходу виявлена сукупна дія між - з одного боку, частинками твердого мастильного матеріалу, розподіленими в пластмасовій матриці поверхневого шару і, що виходять, щонайменше, частково, на рівень вільної поверхні цього шару, - а з іншого боку, рідким мастильним матеріалом, сумісним із пластмасовою матрицею і диспергованим в поверхневому шарі по суті без змочування вільної поверхні цього поверхневого шару Отриманий ефект сукупної дії може бути пояснений тією обставиною, що частинки твердого мастильного матеріалу, що виходять на рівень вільної поверхні шару, самі у свою чергу певним чином змащуються рідким мастильним матеріалом, що змочує їх Завдяки використанню даного винаходу встановлювальна труба є універсальною, зокрема вона забезпечує можливість поєднання з будьякою сучасною технологією установлення без будь-яких інших модифікацій, наприклад, технологія протягання з використанням натяжного троса, технологія вдування з використанням ущільнювальної насадки або технологія вдуванияпроштовхування З іншого боку, у тому випадку, коли твердий із ЗОВНІШНІМ шаром мастильний матеріал є електропровідним, система змащування ВІДПОВІДНО ДО даного винаходу ВІДПОВІДНО ДО патенту DE 3539304 забезпечує усунення, щонайменше, частково, поверхневий шар, що складається з мастила або статичних електричних зарядів, що виникають у пасти, вводиться і розташовується з внутрішньої результаті тертя між встановлювальною трубою і сторони труби розміщуваним у цій трубі кабелем Цей консистентний мастильний матеріал являє собою суміш рідкого мастила і твердих Крім того, цей винахід має такі додаткові або частинок вторинні характеристики Прототипом заявленого винаходу є протяжний твердий мастильний матеріал має трубчастий виріб, що має однаковий поперечний пластинчасту структуру і являє собою, наприклад, переріз уздовж усієї довжини, який містить міцну графіт, або має полімерну структуру з довгими трубу виготовлену з, щонайменше, одного прямими ВІДПОВІДНИМ чином орієнтованими пластичного матлот, містить з внутрішньої сторони полімерними ланцюгами і являє собою, і/або із зовнішньої сторони поверхневий шар, наприклад, політетрафторетилен, вільна поверхня якого утворюю поверхню тертя і - частинки твердого мастильного матеріалу містить пластмасову матрицю, в якій розподілений являють собою мікрокульки, що мають діаметр, що змащувальний матеріал (WO 93/14546, 22 07 936 не перевищує 20мкм, переважно в діапазоні від 1 H02G 3/04) до 15мкм, Недоліком заявленого протяжного трубчастого - рідкий мастильний матеріал переважно, але виробу є достатньо великі сили тертя, що не винятково, являє собою силікон Це рідке виникають на поверхні тертя, а також статичні мастило має в'язкість, що не перевищує 1000 електричні заряди, що виникають між сантистоксів при нормальній температурі установочною трубою і розміщеним в ній кабелем навколишнього середовища, і має, наприклад, внаслідок тертя величину у діапазоні від 10 до 1000 сантистоксів При цьому товщина плівки рідкого мастильного В основу винаходу поставлена задача матеріалу на ВІЛЬНІЙ стороні поверхневого шару не зменшення сили тертя і виключення, перевищує 1мкм, щонайменше, частково статичних електричних зарядів, які виникають внаслідок тертя - твердий мастильний матеріал являє собою наповнювач, Поставлена задача вирішується за рахунок встановлювальної труби для, щонайменше, одного кабеля або трубопроводу, розміщуваного потім у цій встановлювальній трубі, а також захисної оболонки для, щонайменше, одного кабеля, наприклад, електричного кабеля У той же час, під виразами "кабель" або "трубопровід" у даному винаході мається на увазі будь-яка труба, що в основному забезпечує передачу або транспортування того чи іншого потоку Наприклад, потоку якогось текучого середовища (потоку води або газу), потоку енергії (електричної енергії), потоку інформації або сигналів (відеопередача по оптичному кабелю) або потоку даних у вигляді електричних, аналогових, цифрових або інших сигналів Для того щоб визначити даний винахід, як приклад будуть даватися посилання на встановлювальні труби і/або на кабелі чи трубопроводи, розміщені в цих трубах Для спрощення робіт в галузі цивільного будівництва і, зокрема обмеження КІЛЬКОСТІ камер протягання, відомий технологічний прийом змащення поверхні тертя, що відповідає внутрішній поверхні жорсткої труби, що утворює встановлювальну трубу, і/або зовнішньої поверхні захисної оболонки, наприклад, кабелів Дійсно, це дозволяє збільшити довжину труби, що може бути встановлена Це мастило вводиться звичайно в поверхневий шар внутрішньої сторони і/або зовнішньої сторони труби, вільна поверхня якої утворює поверхню тертя ВІДПОВІДНО були запропоновані різноманітні і численні технічні рішення У публікації ЕР 0326711 описане технічне рішення, у якому твердий поверхневий шар являє собою внутрішній шар труби, екструдований разом 57069 - поверхневий шар є нерівномірним по виходять, щонайменше, частково, на рівень периметру даної міцної труби і відповідає, вільної поверхні 2 наприклад, подовжнім виступам або канавкам ВІДПОВІДНО ДО ІНШОГО варіанта здійснення Проте той же самий поверхневий шар може бути винаходу, встановлювальна труба, схематично суцільним або безперервним по периметру даної показана на фіг 3, містить три шари 6, 7 і 8, міцної труби розташовані концентрично і виконані у разі потреби ВІДПОВІДНО з різноманітних пластичних У кращому варіанті реалізації ця міцна труба матеріалів Показано ЗОВНІШНІЙ шар 7, внутрішній утворена однією тільки пластмасовою матрицею, в шар 6, в який інтегрований поверхневий шар 3, і якій, з одного боку, розподілені частинки твердого середній або проміжний шар 8 Поверхневий шар мастильного матеріалу, що виходять, З не є суцільним або безперервним уздовж щонайменше, частково, на рівень, щонайменше, периметра міцної труби 1 і містить ВІДПОВІДНО однієї вільної поверхні, внутрішньої або ПОДОВЖНІ виступи 9 ,що прилягають один до зовнішньої, що утворює поверхню сухого тертя, а з одного іншого боку, розсіяний або дифундований рідкий мастильний матеріал практично без змочування як Проте, якщо необхідно, цей поверхневий шар зовнішньої поверхні, так і внутрішньої поверхні цієї З може бути виконаний суцільним або ж самої матриці безперервним уздовж периметра міцної труби 1 ВІДПОВІДНО ДО ЦЬОГО кращого технічного Поверхневий шар 3 можна виконати за рішення твердий мастильний матеріал утворює допомогою нанесення або розпорошування наповнювач, пропорція якого становить, усередині труби 1 після екструзії, але у щонайменше, 5мас % від ваги пластмасової в'язкопружній фазі, твердого мастильного матриці і, зокрема має величину від 5 до 20 мас % матеріалу у вигляді частинок, змішаного з рідким від ваги цієї МАТРИЦІ мастильним матеріалом У такий спосіб забезпечується проникнення твердого ВІДПОВІДНО ДО ЦЬОГО Ж кращого технічного мастильного матеріалу і рідкого мастильного рішення матриця містить у розсіяному або матеріалу, щонайменше, у поверхневу частину дифундованому стані рідкий мастильний матеріал, пластмасової матриці даної труби що утворює своєрідну присадку, причому пропорція цієї присадки становить, щонайменше, Приклад 1 0,02 мас % від ваги_пластмасовоі матриці і, Труба з поліетилену високої густини (PEHD), зокрема має величину від 0,02 до 0,08 мас% від відомого під комерційною маркою DAPLEN 4610 ваги цієї матриці У цьому випадку, як приклад, французької фірми PCD, що має внутрішній пропорція твердий мастильний матеріал/ рідкий діаметр 27мм і товщину стінки Змм, екструдується мастильний матеріал, щонайменше, становить, на машині CMS 60 фірми CINCINATTI 5мас % і зокрема, має величину від 5 до 20 мас На виході головки екструдера суспензія % порошку політетрафторетилену (PTFE), відомого під комерційною маркою UNILUB ТЗ фірми Далі поданий опис даного винаходу, де UNIFLON і, що має середній гранулометричний даються посилання на наведені в додатку склад близько 16мкм, у силіконовому мастилі, креслення, на яких відомому під комерційною маркою 47V100 фірми - фіг 1 являє собою схематичний вид в PENNWHITE і що має в'язкість 100 сантистоксів, осьовому розрізі встановлювальної труби наноситься в роздільній формі на внутрішню ВІДПОВІДНО до даного винаходу, поверхню екструдованої труби в той момент, коли - фіг 2 являє собою схематичний вид в ця труба ще знаходиться у в'язкопружному стані осьовому розрізі захисної оболонки кабеля При цьому порошок політетрафторетилену (PTFE) ВІДПОВІДНО до даного винаходу, становить 20% по вазі відносно мастила - фіг 3 являє собою схематичний вид у поперечному розрізі встановлювальної труби Коефіцієнт тертя між внутрішньою поверхнею ВІДПОВІДНО до запропонованого винаходу, але в такої труби відносно оболонки, виготовленої з іншому варіанті здійснення цього винаходу PEHD тієї ж комерційної марки, згаданої вище, має величину 0,075 Як можна бачити на фіг 1, встановлювальна труба утворена міцною або жорсткою трубою 1, При цьому порошок PTFE і силіконове виготовленою з пластичного матеріалу з мастило виконують сукупну дію для зменшення наповнювачем (наприклад, з поліетилену високої коефіцієнту тертя, оскільки густини), одночасно достатньо гнучкого для того, - коефіцієнт тертя, отриманий без обробки щоб він міг бути зігнутим або розігнутим, і внутрішньої поверхні труби, становить 0,19, достатньо жорсткого для того, щоб він міг - коефіцієнт тертя, отриманий із нанесенням протистояти радіальним відцентровим або тільки одного силіконового мастила, становить доцентровим силам Ця труба має поверхню 0,102 сухого тертя, що у даному випадку відповідає Приклад 2 внутрішній поверхні труби У встановлювальну трубу довжиною 2400м, ВІДПОВІДНО ДО даного винаходу в МІЦНІЙ трубі 1 виготовлену з поліетилену високої густини (PEHD) виконаний, щонайменше, один поверхневий шар і, що має внутрішній діаметр 26мм і товщину стінки З, вільна поверхня якого утворює поверхню сухого 2,2мм, проштовхують за допомогою вдування з тертя (внутрішня поверхня 2) Цей поверхневий використанням ущільнюваної насадки кабель шар містить пластмасову матрицю, що відповідає діаметром 8мм При цьому в першому випадку матриці міцної труби, у якій розподілені частинки 4 внутрішня поверхня встановлювальної труби (мікрокульки) твердого мастильного матеріалу, що покрита рідким мастильним матеріалом 57069 8 (силіконове мастило), ідентифікованим у прикладі згаданим мастилом-у КІЛЬКОСТІ 10 мас % порошку 1, а в другому випадку ця внутрішня поверхня відносно мастила встановлювальної труби покрита порошком У цих трьох випадках коефіцієнти тертя, твердого мастильного матеріалу, також виміряні в процесі проштовхування й ідентифікованого в прикладі 1 установлення кабеля, складають ВІДПОВІДНО 0,102, 0,071 і 0,0061 У першому випадку можна забезпечити установлення кабелю довжиною, що перевищує Приклад 4 400м, тоді як у другому випадку виявилося Використовують встановлювальну трубу, можливим забезпечити установлення кабелю виготовлену з поліетилену високої густини і, що довжиною, що досягає 700м, за інших рівних умов має внутрішній діаметр 27мм і товщину стінки Змм, для установлення кабелю, що має ЗОВНІШНІЙ Приклад З діаметр 17,6мм, і з покриттям внутрішньої поверхні Використовують встановлювальну трубу, труби, здійснюваним із використанням мастильної виготовлену з поліетилену високої густини і, що суміші, що містить рідкий мастильний матеріал має внутрішній діаметр 27мм і товщину стінки Змм, (силікон), В'ЯЗКІСТЮ ЮОСР, І зростаючу вагову для установлення кабелю з ЗОВНІШНІМ діаметром пропорцію твердого мастильного матеріалу 17,6мм При цьому в першому випадку покриття (порошок Тефлон є, що має згаданий вище внутрішньої поверхні труби здійснювалося з гранулометричний склад),а саме, пропорцію використанням силіконового мастила, що має ВІДПОВІДНО КІЛЬКОСТІ 5 , 10 , 15 і 20 мас % в'язкість ЮОСР , у другому випадку покриття внутрішньої поверхні труби здійснювалося з У цих чотирьох випадках коефіцієнти тертя, використанням порошку Тефлон є із виміряні в процесі установлення кабеля в трубу гранулометричним складом Юмкм, і в третьому методом вдування, складали ВІДПОВІДНО 0,086, випадку покриття внутрішньої поверхні труби 0,085, 0,089 і 0,090 здійснювалося з використанням суміші порошку зі Q^&^i&^^tiALMtVJfbi'Mi &Л-Ш«.Ш 7У777Т?///лТ/Тл ФІМ '/////////////Л W/////////777/ Фіґ.2 57069 10 8 ФІГ.З Комп'ютерна верстка В Рябиця Підписано до друку 05 07 2003 Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа,8, м Київ, МСП, 04655, Україна ТОВ "Міжнародний науковий комітет", вул Артема, 77, м Київ, 04050, Україна
