Спосіб виготовлення виробу для формування об’ємних тіл

Номер патенту: 57137

Опубліковано: 10.02.2011

Автор: Цапюк Василь Віталійович

Завантажити PDF файл.

Формула / Реферат

1. Спосіб виготовлення виробу для формування об'ємних тіл, що включає формування елементів геометричної форми, з'єднання їх між собою, який відрізняється тим, що як елементи геометричної форми використовують куби або паралелепіпеди з прорізами у взаємно перпендикулярних площинах, причому прорізи виконують на глибину з утворенням каналу їх перетину, а після чого в утвореному каналі розміщують з натягом заздалегідь заготовлену еластичну нитку з кріпильними бусинами на її вільних кінцях, або у прорізи кубів встановлюють з'єднувальні пластини за довжиною, що дорівнює щонайменш довжині двох кубів.

2. Спосіб виготовлення виробу для формування об'ємних тіл за п. 1, який відрізняється тим, що елементи геометричної форми формують з екологічного матеріалу.

Текст

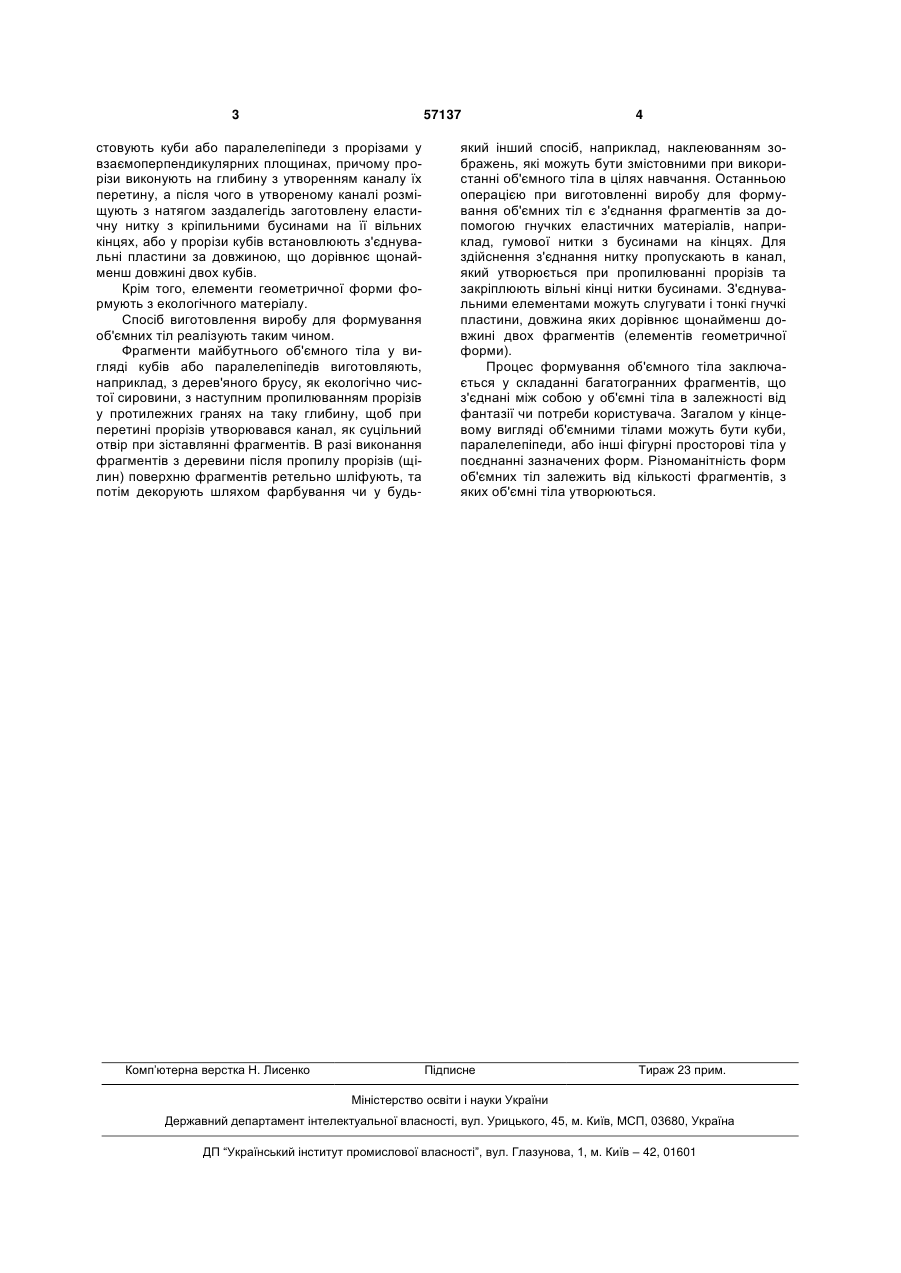

1. Спосіб виготовлення виробу для формування об'ємних тіл, що включає формування елементів геометричної форми, з'єднання їх між собою, який відрізняється тим, що як елементи геометричної форми використовують куби або паралелепіпеди з прорізами у взаємно перпенди 3 57137 стовують куби або паралелепіпеди з прорізами у взаємоперпендикулярних площинах, причому прорізи виконують на глибину з утворенням каналу їх перетину, а після чого в утвореному каналі розміщують з натягом заздалегідь заготовлену еластичну нитку з кріпильними бусинами на її вільних кінцях, або у прорізи кубів встановлюють з'єднувальні пластини за довжиною, що дорівнює щонайменш довжині двох кубів. Крім того, елементи геометричної форми формують з екологічного матеріалу. Спосіб виготовлення виробу для формування об'ємних тіл реалізують таким чином. Фрагменти майбутнього об'ємного тіла у вигляді кубів або паралелепіпедів виготовляють, наприклад, з дерев'яного брусу, як екологічно чистої сировини, з наступним пропилюванням прорізів у протилежних гранях на таку глибину, щоб при перетині прорізів утворювався канал, як суцільний отвір при зіставлянні фрагментів. В разі виконання фрагментів з деревини після пропилу прорізів (щілин) поверхню фрагментів ретельно шліфують, та потім декорують шляхом фарбування чи у будь Комп’ютерна верстка Н. Лиcенко 4 який інший спосіб, наприклад, наклеюванням зображень, які можуть бути змістовними при використанні об'ємного тіла в цілях навчання. Останньою операцією при виготовленні виробу для формування об'ємних тіл є з'єднання фрагментів за допомогою гнучких еластичних матеріалів, наприклад, гумової нитки з бусинами на кінцях. Для здійснення з'єднання нитку пропускають в канал, який утворюється при пропилюванні прорізів та закріплюють вільні кінці нитки бусинами. З'єднувальними елементами можуть слугувати і тонкі гнучкі пластини, довжина яких дорівнює щонайменш довжині двох фрагментів (елементів геометричної форми). Процес формування об'ємного тіла заключається у складанні багатогранних фрагментів, що з'єднані між собою у об'ємні тіла в залежності від фантазії чи потреби користувача. Загалом у кінцевому вигляді об'ємними тілами можуть бути куби, паралелепіпеди, або інші фігурні просторові тіла у поєднанні зазначених форм. Різноманітність форм об'ємних тіл залежить від кількості фрагментів, з яких об'ємні тіла утворюються. Підписне Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601

Дивитися

Додаткова інформація

Назва патенту англійською

Method for manufacturing appliance for generation of three-dimensional objects

Автори англійською

Tsapiuk Vasyl Vitaliiovych

Назва патенту російською

Способ изготовления изделия для формирования объемных тел

Автори російською

Цапюк Василий Витальевич

МПК / Мітки

МПК: A63H 33/00

Мітки: виготовлення, тіл, спосіб, формування, об'ємних, виробу
