Спосіб двопрохідного зубофрезерування
Номер патенту: 57138
Опубліковано: 10.02.2011
Автори: Охріменко Олександр Анатолійович, Равська Наталія Сергіївна, Родін Родіон Петрович, Дубик Ярослав Романович
Формула / Реферат
Спосіб двопрохідного зубофрезерування, що включає нарізання зубців колеса в умовах обкочування черв'ячною фрезою за два проходи, перший прохід здійснюють черв'ячною фрезою із зменшеною висотою зубів фрези та збільшеною їх кількістю, другий прохід здійснюють черв'ячною фрезою, у якій висота зуба відповідає висоті контуру зуборізної рейки, який відрізняється тим, що черв'ячні фрези виготовлені з різними кутами профілю, причому для першого проходу фреза виконана із збільшеним до 25-30° кутом профілю зуборізної рейки, а фреза для другого проходу виконана із зменшеним до 10-15° кутом профілю зуборізної рейки.
Текст

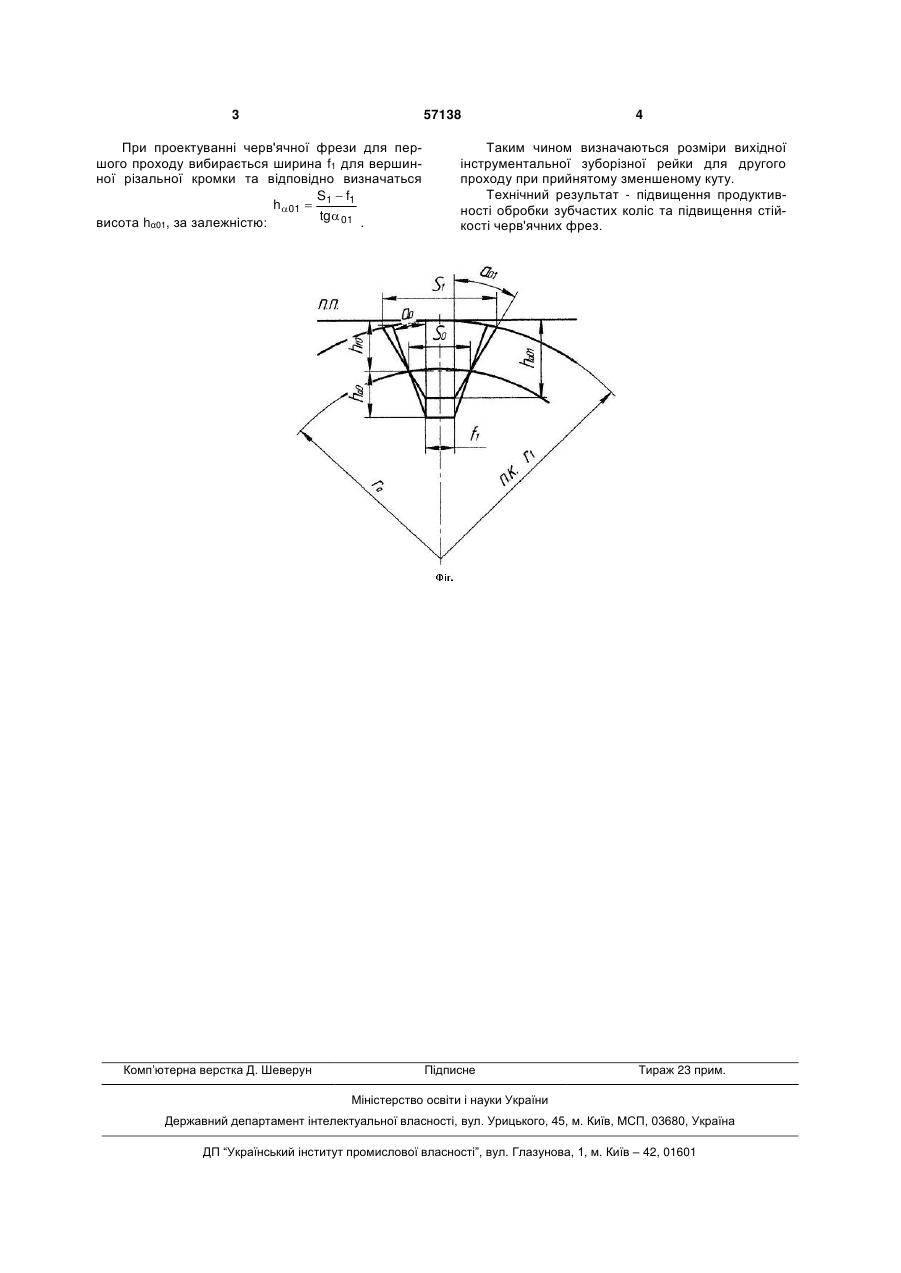

Спосіб двопрохідного зубофрезерування, що включає нарізання зубців колеса в умовах обкочу 3 57138 При проектуванні черв'ячної фрези для першого проходу вибирається ширина f1 для вершинної різальної кромки та відповідно визначаться S f h 01 1 1 tg 01 висота hα01, за залежністю: . Комп’ютерна верстка Д. Шеверун 4 Таким чином визначаються розміри вихідної інструментальної зуборізної рейки для другого проходу при прийнятому зменшеному куту. Технічний результат - підвищення продуктивності обробки зубчастих коліс та підвищення стійкості черв'ячних фрез. Підписне Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюMethod of two-pass gear milling
Автори англійськоюRavska Natalia Serhiivna, Okhrimenko Oleksandr Anatoliiovych, Rodin Rodion Petrovych, Dubyk Yaroslav Romanovych
Назва патенту російськоюСпособ двухпроходного зубофрезерования
Автори російськоюРавская Наталья Сергеевна, Охрименко Александр Анатольевич, Родин Родион Петрович, Дубик Ярослав Романович
МПК / Мітки
МПК: B23F 21/16
Мітки: спосіб, двопрохідного, зубофрезерування
