Ланцюгова передача
Номер патенту: 57141
Опубліковано: 10.02.2011
Автори: Піпа Борис Федорович, Коньков Георгій Ігорович, Марченко Анатолій Іванович
Формула / Реферат
Ланцюгова передача, що містить ведучу зірочку, встановлену на ведучому валу, ведену зірочку, встановлену на веденому валу, та ланцюг роликовий з роликами, що їх охоплює, яка відрізняється тим, що кожен ролик виконаний у вигляді трьох розташованих концентрично та з'єднаних між собою втулок, причому внутрішня та зовнішня втулки виконані стальними, а середня - із пружного матеріалу, переважно маслостійкої гуми.
Текст

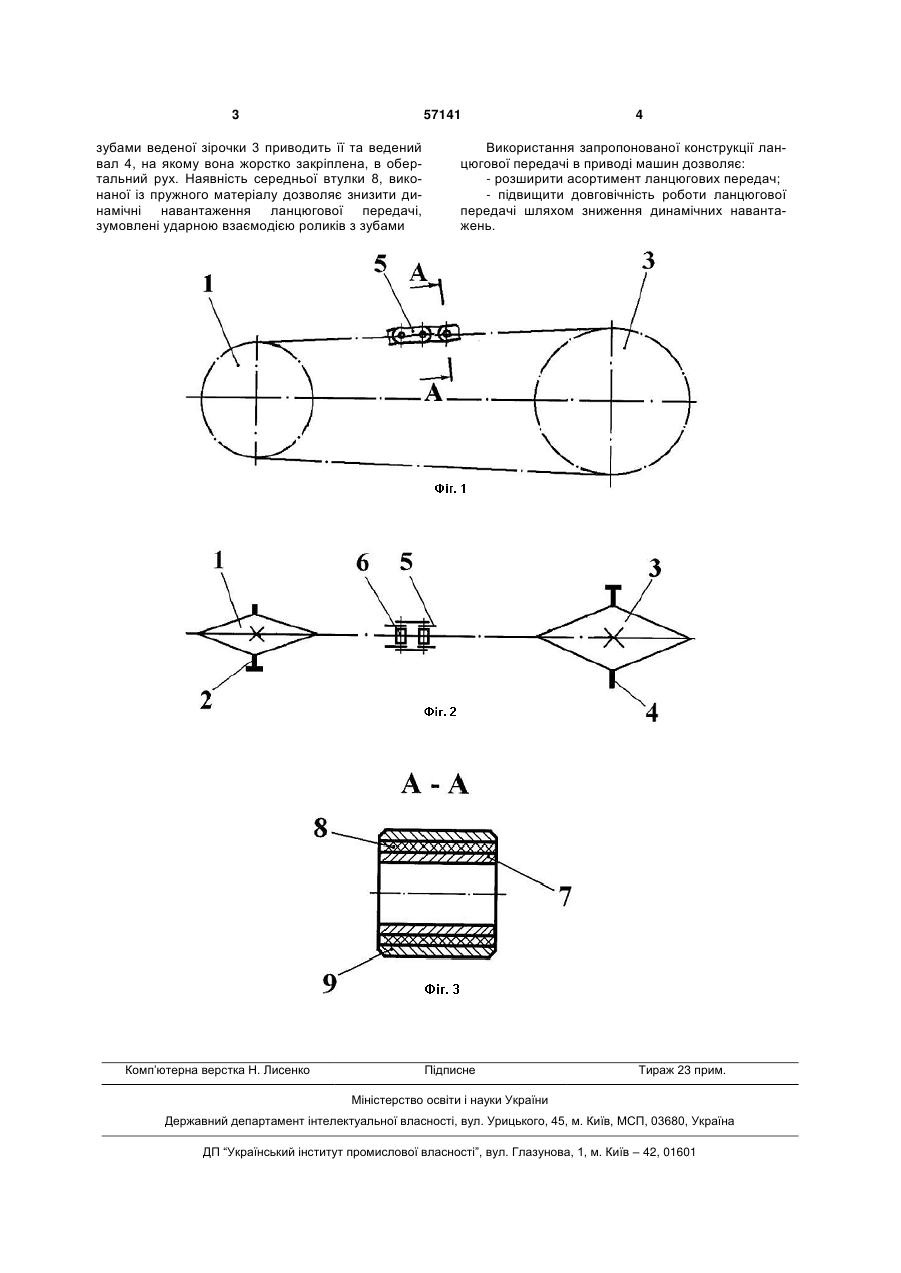

Ланцюгова передача, що містить ведучу зірочку, встановлену на ведучому валу, ведену зірочку, встановлену на веденому валу, та ланцюг роликовий з роликами, що їх охоплює, яка відрізняється тим, що кожен ролик виконаний у вигляді трьох розташованих концентрично та з'єднаних між собою втулок, причому внутрішня та зовнішня втулки виконані стальними, а середня - із пружного матеріалу, переважно маслостійкої гуми. (19) (21) u201009475 (22) 29.07.2010 (24) 10.02.2011 (46) 10.02.2011, Бюл.№ 3, 2011 р. (72) ПІПА БОРИС ФЕДОРОВИЧ, КОНЬКОВ ГЕОРГІЙ ІГОРОВИЧ, МАРЧЕНКО АНАТОЛІЙ ІВАНОВИЧ (73) КИЇВСЬКИЙ НАЦІОНАЛЬНИЙ УНІВЕРСИТЕТ ТЕХНОЛОГІЙ ТА ДИЗАЙНУ 3 57141 зубами веденої зірочки 3 приводить її та ведений вал 4, на якому вона жорстко закріплена, в обертальний рух. Наявність середньої втулки 8, виконаної із пружного матеріалу дозволяє знизити динамічні навантаження ланцюгової передачі, зумовлені ударною взаємодією роликів з зубами Комп’ютерна верстка Н. Лиcенко 4 Використання запропонованої конструкції ланцюгової передачі в приводі машин дозволяє: - розширити асортимент ланцюгових передач; - підвищити довговічність роботи ланцюгової передачі шляхом зниження динамічних навантажень. Підписне Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюChain gear
Автори англійськоюPipa Borys Fedorovych, Konkov Heorhii Ihorovych, Marchenko Anatolii Ivanovych
Назва патенту російськоюЦепная передача
Автори російськоюПипа Борис Федорович, Коньков Георгий Игоревич, Марченко Анатолий Иванович
МПК / Мітки
МПК: F16H 7/02
Код посилання
<a href="https://ua.patents.su/2-57141-lancyugova-peredacha.html" target="_blank" rel="follow" title="База патентів України">Ланцюгова передача</a>
Ланцюгова передача
Номер патенту: 52460
Опубліковано: 25.08.2010
Автори: Козіянчук Віктор Іванович, Піпа Борис Федорович
МПК: F16H 7/02
Формула / Реферат:
Ланцюгова передача, що містить ведучу зірочку, встановлену на ведучому валу, ведену зірочку, встановлену на веденому валу, та ланцюг, що їх охоплює, яка відрізняється тим, що одна із зірочок, переважно ведуча, встановлена на відповідному валу з можливістю осьового переміщення відносно останнього.
Ланцюгова передача
Номер патенту: 54928
Опубліковано: 25.11.2010
Автори: Піпа Борис Федорович, Хомяк Олег Миколайович, Марченко Анатолій Іванович
МПК: F16H 7/02
Формула / Реферат:
Ланцюгова передача, що містить ведучу зірочку, встановлену на ведучому валу, ведену зірочку, встановлену на веденому валу, та ланцюг, що їх охоплює, яка відрізняється тим, що зуби зірочок розміщені рівномірно по колу з кроком, більшим кроку ланцюга та кратним йому.
Ланцюгова передача
Номер патенту: 52862
Опубліковано: 10.09.2010
Автори: Коньков Георгій Ігорович, Піпа Борис Федорович, Марченко Анатолій Іванович
МПК: F16H 7/02
Формула / Реферат:
Ланцюгова передача, що містить ведучу зірочку, встановлену на ведучому валу, ведену зірочку, встановлену на веденому валу, та ланцюг, що їх охоплює, яка відрізняється тим, що кожен із зубів зірочок додатково обладнаний пазом, розташованим вздовж осі зуба, причому паз має розміри, які вибираються із умови:;
Ланцюгова передача
Номер патенту: 53142
Опубліковано: 27.09.2010
Автори: Піпа Борис Федорович, Коньков Георгій Ігорович, Марченко Анатолій Іванович
МПК: F16H 7/00
Формула / Реферат:
Ланцюгова передача, що містить ведучу і ведену зірочки, ланцюг, що їх охоплює, та направляюча для обмеження коливань ланцюга, яка відрізняється тим, що направляюча для обмеження коливань ланцюга виконана плоскою щілиноподібною.
Ланцюгова передача
Номер патенту: 37361
Опубліковано: 25.11.2008
Автори: Хабрат Микола Іванович, Абібуллаєв Едем Абібуллайович
МПК: F16G 13/00
Формула / Реферат:
Ланцюгова передача, що містить встановлені на паралельних валах ведучу і ведену зірочки, які охоплює нескінченний ланцюг, яка відрізняється тим, що ведена зірочка виконана щонайменше із двома зубами, розташованими по дузі окружності з кроком, кратним кроку ланцюга, принаймні один із яких постійно перебуває в зачепленні з ланцюгом, розміщеним між обмежувальними шайбами, закріпленими на веденій зірочці, при цьому по зовнішньому діаметру...
