Ланцюгова передача

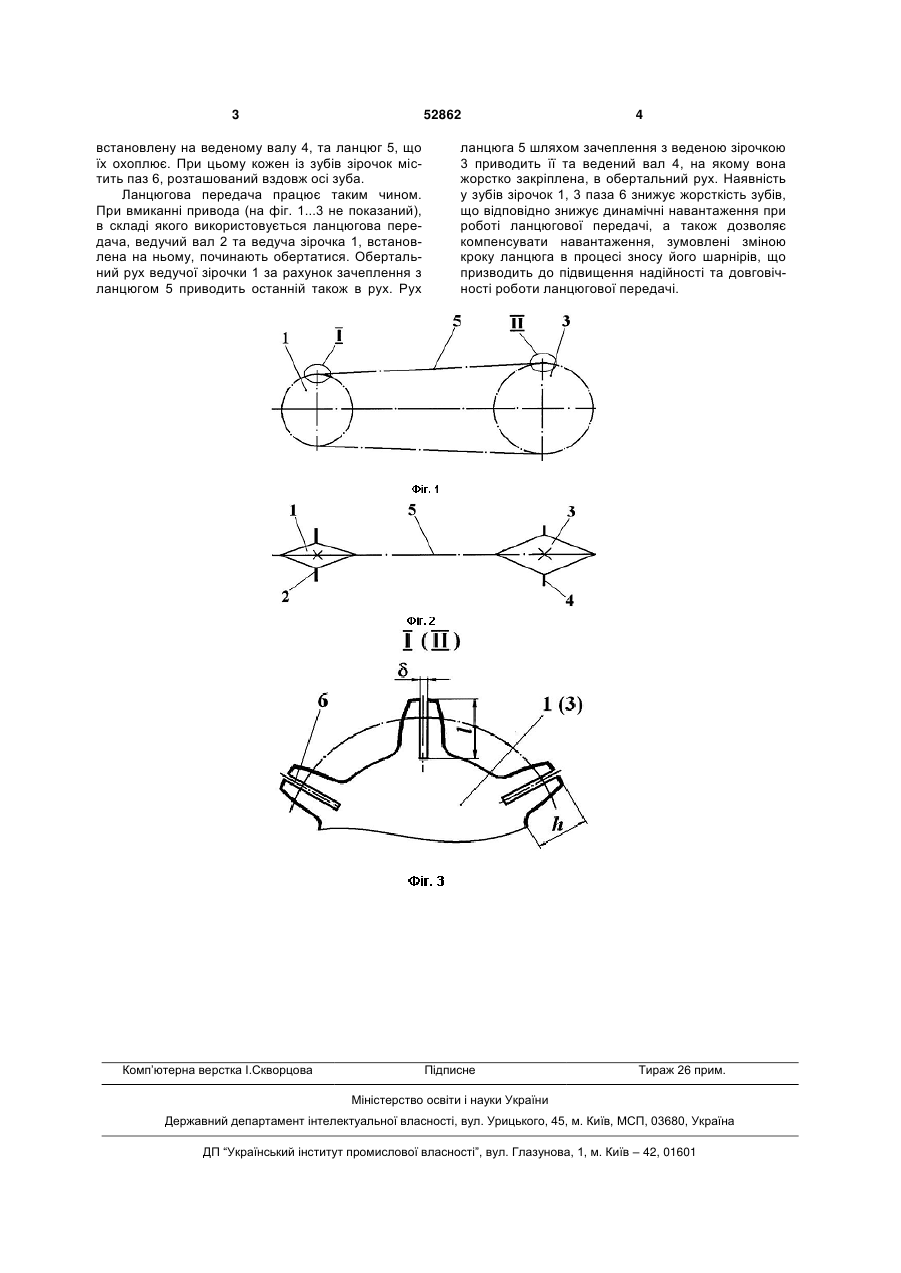

Ланцюгова передача, що містить ведучу зірочку, встановлену на ведучому валу, ведену зірочку, встановлену на веденому валу, та ланцюг, що їх охоплює, яка відрізняється тим, що кожен із зубів зірочок додатково обладнаний пазом, розташованим вздовж осі зуба, причому паз має розміри, які вибираються із умови: l 10 12 h ; , , Корисна модель відноситься до загального машинобудування, а саме до ланцюгової передачі. Відома ланцюгова передача, що містить ведучу зірочку, встановлену на ведучому валу, ведену зірочку, встановлену на веденому валу, та ланцюг, що їх охоплює (Піпа Б. Ф., Козіянчук В. І. Передачі з гнучкою в'яззю. - К.: КНУТД, 2008, с. 42, рис. 15). Кожен зуб зірочки являє собою суцільний елемент. Таке виконання зубів зумовлює їх значну жорсткість, що призводить до збільшення динамічних навантажень при роботі ланцюгової передачі, особливо в період перехідних режимів роботи (пуск, гальмування та інше - Кожевников С. Н. Динамика машин с упругими звеньями. - К.: Изд-во АН УССР, 1961, 190 с). Крім того виконання зубів у вигляді суцільних елементів не дозволяє компенсувати навантаження ланцюгової передачі, зумовлені зміною кроку ланцюга в процесі зносу його шарнірів (Воробьев Н. В. Цепные передачи. - М.: Машиностроение, 1968, 252 с). Все це призводить до зниження надійності та довговічності роботи ланцюгової передачі. Таким чином в основу корисної моделі покладена задача створити таку ланцюгову передачу, в якій новим конструктивним виконанням її елементів забезпечилось би підвищення довговічності роботи ланцюгової передачі. Поставлена задача вирішена тим, що в ланцюговій передачі, що містить ведучу зірочку, встановлену на ведучому валу, ведену зірочку, встановлену на веденому валу, та ланцюг, що їх охоплює, згідно з корисною моделлю, кожен із зубів зірочок додатково обладнаний пазом, розташованим вздовж осі зуба, причому паз має розміри, які вибираються із умови: l 10 12 h ; , , 0,01 0,03 р . На фіг. 1 представлено схему ланцюгової передачі. На фіг. 2 представлено вид ланцюгової передачі зверху. На фіг. 3 представлено фрагменти І, II зірочок. Ланцюгова передача містить ведучу зірочку 1, встановлену на ведучому валу 2, ведену зірочку 3, (13) 52862 (11) - ширина паза; p - крок зубів. Наявність у зубів паза, розташованого вздовж осі зуба, знижує жорсткість зуба, що відповідно знижує динамічні навантаження при роботі ланцюгової передачі, а також дозволяє компенсувати навантаження, зумовлені зміною кроку ланцюга в процесі зносу його шарнірів, що призводить до підвищення надійності та довговічності роботи ланцюгової передачі. Підвищенню довговічності роботи ланцюгової передачі сприяє також те, що розміри паза зуба , , вибираються переважно із умови: l 10 12 h ; UA де l - довжина паза; h - висота зуба; (19) 0,01 0,03 р , U 0,01 0,03 р , де l - довжина паза; h - висота зуба; - ширина паза; p - крок зубів. 3 52862 встановлену на веденому валу 4, та ланцюг 5, що їх охоплює. При цьому кожен із зубів зірочок містить паз 6, розташований вздовж осі зуба. Ланцюгова передача працює таким чином. При вмиканні привода (на фіг. 1...3 не показаний), в складі якого використовується ланцюгова передача, ведучий вал 2 та ведуча зірочка 1, встановлена на ньому, починають обертатися. Обертальний рух ведучої зірочки 1 за рахунок зачеплення з ланцюгом 5 приводить останній також в рух. Рух Комп’ютерна верстка І.Скворцова 4 ланцюга 5 шляхом зачеплення з веденою зірочкою 3 приводить її та ведений вал 4, на якому вона жорстко закріплена, в обертальний рух. Наявність у зубів зірочок 1, 3 паза 6 знижує жорсткість зубів, що відповідно знижує динамічні навантаження при роботі ланцюгової передачі, а також дозволяє компенсувати навантаження, зумовлені зміною кроку ланцюга в процесі зносу його шарнірів, що призводить до підвищення надійності та довговічності роботи ланцюгової передачі. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
