Ланцюгова передача
Номер патенту: 37361
Опубліковано: 25.11.2008
Автори: Хабрат Микола Іванович, Абібуллаєв Едем Абібуллайович
Формула / Реферат
Ланцюгова передача, що містить встановлені на паралельних валах ведучу і ведену зірочки, які охоплює нескінченний ланцюг, яка відрізняється тим, що ведена зірочка виконана щонайменше із двома зубами, розташованими по дузі окружності з кроком, кратним кроку ланцюга, принаймні один із яких постійно перебуває в зачепленні з ланцюгом, розміщеним між обмежувальними шайбами, закріпленими на веденій зірочці, при цьому по зовнішньому діаметру обмежувальних шайб виконані відгини на їх зовнішні сторони.
Текст

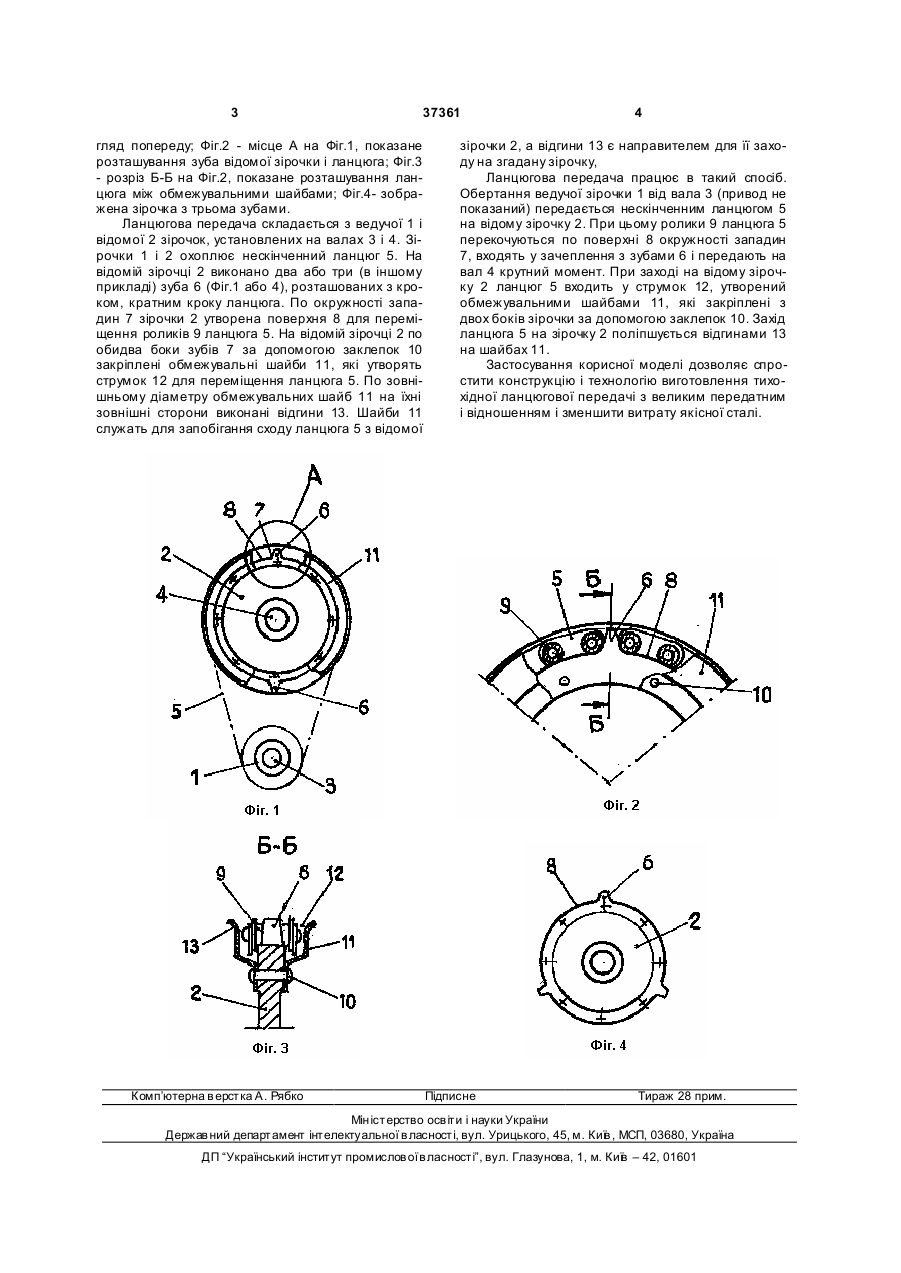

Ланцюгова передача, що містить встановлені на паралельних вала х ведучу і ведену зірочки, які 3 37361 гляд попереду; Фіг.2 - місце А на Фіг.1, показане розташування зуба відомої зірочки і ланцюга; Фіг.3 - розріз Б-Б на Фіг.2, показане розташування ланцюга між обмежувальними шайбами; Фіг.4- зображена зірочка з трьома зубами. Ланцюгова передача складається з ведучої 1 і відомої 2 зірочок, установлених на валах 3 і 4. Зірочки 1 і 2 охоплює нескінченний ланцюг 5. На відомій зірочці 2 виконано два або три (в іншому прикладі) зуба 6 (Фіг.1 або 4), розташованих з кроком, кратним кроку ланцюга. По окружності западин 7 зірочки 2 утворена поверхня 8 для переміщення роликів 9 ланцюга 5. На відомій зірочці 2 по обидва боки зубів 7 за допомогою заклепок 10 закріплені обмежувальні шайби 11, які утворять струмок 12 для переміщення ланцюга 5. По зовнішньому діаметру обмежувальних шайб 11 на їхні зовнішні сторони виконані відгини 13. Шайби 11 служать для запобігання сходу ланцюга 5 з відомої Комп’ютерна в ерстка А. Рябко 4 зірочки 2, а відгини 13 є направителем для її заходу на згадану зірочку, Ланцюгова передача працює в такий спосіб. Обертання ведучої зірочки 1 від вала 3 (привод не показаний) передається нескінченним ланцюгом 5 на відому зірочку 2. При цьому ролики 9 ланцюга 5 перекочуються по поверхні 8 окружності западин 7, входять у зачеплення з зубами 6 і передають на вал 4 крутний момент. При заході на відому зірочку 2 ланцюг 5 входить у струмок 12, утворений обмежувальними шайбами 11, які закріплені з двох боків зірочки за допомогою заклепок 10. Захід ланцюга 5 на зірочку 2 поліпшується відгинами 13 на шайбах 11. Застосування корисної моделі дозволяє спростити конструкцію і технологію виготовлення тихохідної ланцюгової передачі з великим передатним і відношенням і зменшити витрату якісної сталі. Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюChain gear
Автори англійськоюKhabrat Mykola Ivanovych, Abibullaiev Edem Abibullaiovych
Назва патенту російськоюЦепная передача
Автори російськоюХабрат Николай Иванович, Абибуллаев Эдем Абибуллаевич
МПК / Мітки
МПК: F16G 13/00
